Снимка в цветен релеф: STL и списък кога да смениш филамента

Качваш снимка, избираш филаменти с различен цвят и прозрачност и получаваш STL за 3D принтиране на цветна картина с един екструдер. Приложението дава и списък на кой слой кой филамент да сложиш.

Направи цветна картина Вземи Pro

Част от Pro за 15 EUR на месец.

STL и списък със сменитеслой, височина в mm и разход
12 филамента в базатаи твои цветове с твоя TD
Симулация преди принтиранеснимката и цветният ѝ вариант един до друг
Размер и слой по твой изборпо подразбиране 100 × 100 mm и 0,08 mm

3D принтиране на цветна картина с един екструдер: какво е това

3D принтиране на цветна картина с един екструдер значи да наслагваш филаменти с различен цвят и прозрачност така, че отгоре те да се смесят в цветовете на снимката. Layerblend 3D, част от Pro, смята това по твоята снимка и дава релеф като STL.

Всеки филамент има TD, пропускливост: дебелината, при която слоят почти скрива цвета под себе си. При дебелина, равна на TD, горният слой закрива долния на 95%. Съветът в приложението: тъмните цветове с ниско TD (1,0 до 2,0), светлите, като жълто и бяло, с високо (3,0 и нагоре).

Принтерът, слайсерът и смяната на филамента остават при теб: приложението не прави G-код.

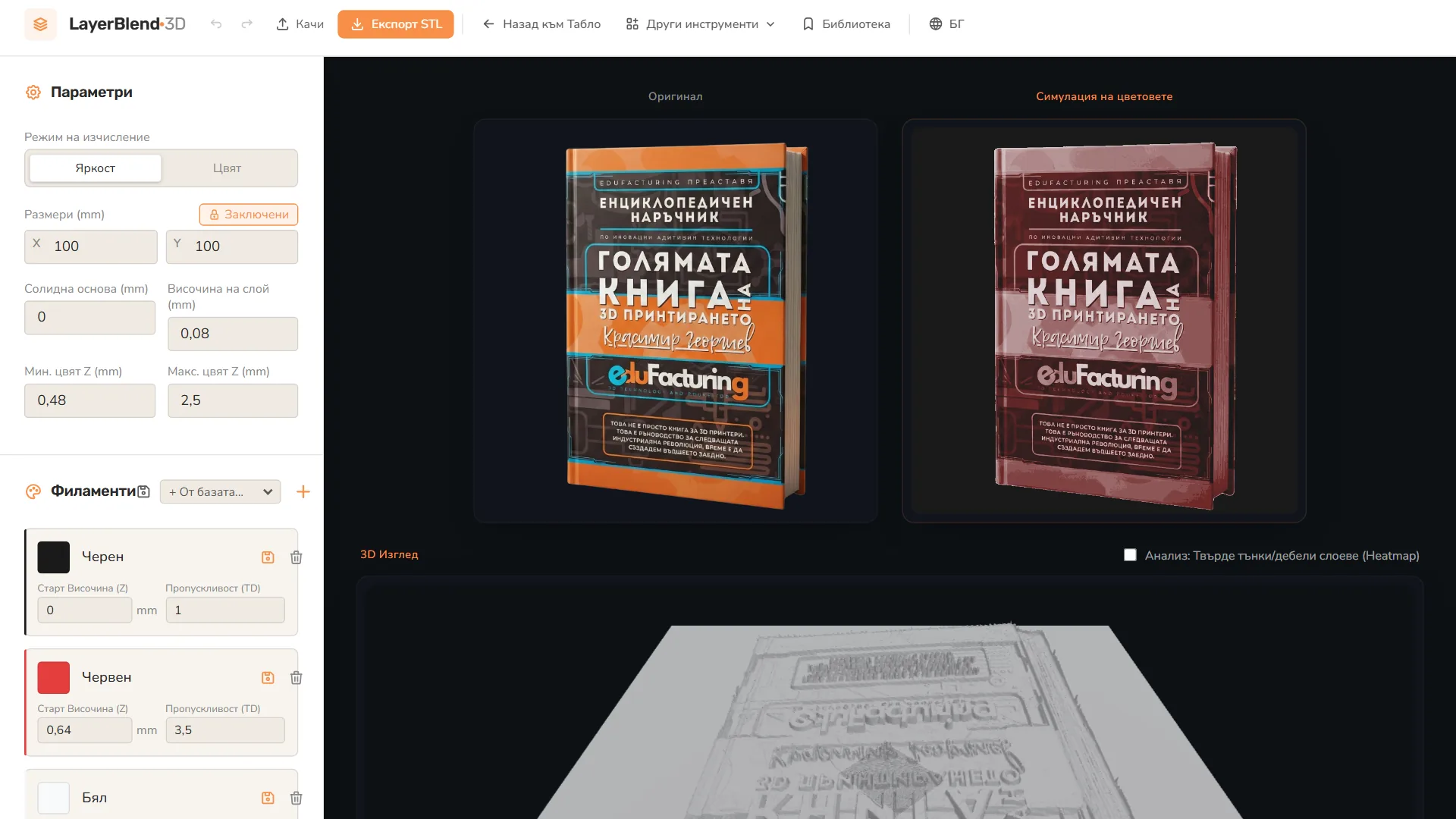

Снимка на книга вляво и нейната цветна симулация вдясно, под тях 3D релеф; вляво размери, височина на слоя и три филамента с TD

Принтиране на снимка с филаменти: какво прави приложението

Прави релеф от снимката

Всеки пиксел става височина. Режимът „Яркост“ слага по-светлото по-високо, режимът „Цвят“ търси височината с най-близък смесен цвят.

Подрежда филаментите по височина

За всеки филамент задаваш цвят, начална височина и TD. По подразбиране: черен от 0, червен от 0,64 mm, бял от 1,28 mm.

Показва резултата преди принтиране

До снимката е симулацията в цветовете на филаментите, под тях 3D релефът. Отметката за тънки и дебели слоеве оцветява червено под 0,5 mm над основата и синьо над 2,4 mm.

Дава STL и списък със смените

Бутонът „Експорт STL“ сваля STL и текстов файл: на кой слой и височина да смениш филамента, плюс приблизителен разход за PLA.

Кога ти трябва многоцветно принтиране с един екструдер

Подходящ е, когато искаш цветна картина от принтер с една дюза.

Портрет за подарък
Снимка на човек, дете или домашен любимец като цветен релеф.
Корица или лого
Плоска картина с няколко цвята, като корицата на книгата на снимката по-горе.
Принтер без AMS или втори екструдер
Един екструдер, а филаментът се сменя на слоевете от списъка.
Проба с твоите филаменти
Слагаш свои цветове и TD и гледаш симулацията, преди да изразходиш филамент.

Как се смята цветът и кога да смениш филамента

Приложението смята в браузъра ти и не мери филамента: цветът е сметка по твоите цветове и TD, затова симулацията е приближение.

Качваш снимка и задаваш размер
Снимката се смалява до 800 px по по-дългата страна. Размерът по подразбиране е 100 × 100 mm, слоят 0,08 mm.
Задаваш границите на релефа
По подразбиране основата е 0 mm, най-ниският цвят е на 0,48 mm, най-високият на 2,5 mm. В режим „Яркост“ най-тъмните пиксели отиват долу, най-светлите горе.
Смесва се цветът на всяка височина
Филаментите се смесват отдолу нагоре: първият е плътен, всеки следващ закрива долния по формулата. STL е затворено тяло с основа и четири стени.

Сметките в приложението
За	Формула	Какво значи
Височина от яркост	`h = закръгли(мин. + (L / 255) · (макс. − мин.)) + основа; L = 0,2126·R + 0,7152·G + 0,0722·B`	L е яркостта на пиксела от 0 до 255; закръглява се до слоя
Смесване на два слоя	`α = 1 − e^(−3 · t / TD); C = C_слой · α + C_отдолу · (1 − α)`	t е дебелината в mm; при t = TD горният цвят закрива 95% от долния
Слой на смяната	`слой = закръгли(начална височина / височина на слоя)`	по подразбиране червеният е на слой 8, белият на слой 16

Какво получаваш освен STL: списък със смените

Симулация още преди принтиране
До снимката виждаш как ще се смесят твоите филаменти, а не получаваш само файл.
Списък със смените и разход
Текстов файл със слой и височина на всяка смяна и приблизителни грамове и метри за всеки филамент.
Твои филаменти и шаблони
12 филамента в базата, свои цветове с твоя TD и шаблони, които се пазят в профила ти.

Какво не прави Layerblend при принтиране на картина

Layerblend прави релеф от снимка, не обемен модел. Не прави G-код и 3MF, само STL: смяната на филамента (в G-код командата е M600) задаваш в слайсера на слоевете от списъка. Не принтира и не нарязва.

TD не се мери от приложението: въвеждаш го сам, а филаментите от базата носят свои стойности. Цветът на принтирания детайл зависи от филамента и принтера. Снимката се смалява до 800 px, затова фините детайли се губят.

Текстовият списък със смените е винаги на български, а филаментите по подразбиране са Черен, Червен и Бял и на английския екран.

Въпроси за принтиране на картина с 3D принтер

Как да направя картина с 3D принтер?

Качваш снимка в Layerblend, избираш филаменти и сваляш STL и списъка със смените. Принтираш STL с един екструдер и сменяш филамента на слоевете от списъка.

Как да сменя филамента по време на принтиране?

Слайсерът ти трябва да умее смяна на цвят или пауза на слой. Задаваш я на слоевете от списъка. Принтерът спира, сменяш филамента и принтирането продължава.

Какво е TD на филамент?

Пропускливостта му: дебелината на слоя, при която той почти скрива цвета отдолу. По-голямо TD значи по-прозрачен филамент. При дебелина, равна на TD, горният слой закрива долния на 95%.

Трябва ли ми принтер с няколко екструдера?

Не. Файлът е един STL, който се принтира с една дюза. Цветовете идват от смените на филамента на различни височини.

Колко струва Layerblend 3D?

Част е от Pro за 15 EUR на месец. Pro отваря и останалите Pro инструменти.
