Литофан от снимка: 8 форми, от плосък панел до лампа, готов STL
Избираш снимка, форма и дебелина и получаваш STL файл на литофан: тънък релеф, който срещу светлина показва снимката. Формите са осем: плосък панел, извит панел, цилиндър, сфера, луна, сърце, конус и куб.
Част от Pro за 15 EUR на месец.
- 8 формипанел, извит, цилиндър, сфера, луна, сърце, конус, куб
- 0,6 до 3,0 mmдебелина по подразбиране
- Преглед на светлинавиждаш картината преди принтиране
- STLза всеки слайсър
Какво е литофан и как снимката става релеф
Литофан е тънък релеф, в който дебелината носи яркостта на снимката: тънките места пропускат светлина и изглеждат светли, дебелите я спират и изглеждат тъмни. Срещу лампа или прозорец релефът става картина. Този инструмент на EduFacturing, част от Pro, прави литофан от снимка онлайн и го дава като STL за 3D принтиране.
Не ти трябва програма за 3D моделиране: яркостта на всеки пиксел се превръща в дебелина, а ти избираш формата, размера и двете граници на дебелината.
Релефът се смята в браузъра ти. На сървъра отива само готовият STL, и то ако го запазиш в библиотеката на профила си.
Какво прави генераторът на литофан
Прави литофан от снимка
Пускаш JPEG или PNG до 20 MB с плъзгане или с избор на файл. Нагласяш яркост и контраст от −100 до 100 и гама от 0,1 до 5, за да извадиш детайлите преди релефа.
Дава 8 форми, включително лампа
Плосък панел, извит панел с ъгъл от 30° до 360°, цилиндър, сфера, луна, сърце, конус и куб. Сферата, луната и цилиндърът имат отвор отдолу за LED светлина.
Задава размер, дебелина и рамка
Ширина от 30 до 300 mm, най-тънко място от 0,2 до 2,0 mm и най-дебело от 1,0 до 8,0 mm. Плоският и извитият панел получават рамка с ширина до 20 mm и дълбочина от 2 до 30 mm.
Показва литофана на светлина и сваля STL
Прегледът има три режима: твърд, осветен и мрежа, плюс карта на дебелината. Когато картината ти харесва, сваляш STL или го пазиш в библиотеката на профила си.
Кога ти трябва литофан от снимка
Литофан се прави, когато снимката трябва да стане предмет: подарък, лампа или панел на прозореца.
Литофан лампа от снимка
Цилиндър или сфера с отвор отдолу за LED светлина: снимката обикаля около лампата.
Подарък с портрет
Плосък панел с рамка за портрет, сватбена снимка или детска рисунка, който се слага пред прозорец или светеща кутия.
Луна или сърце със снимка
Формите луна и сърце носят снимката върху извита повърхност, за нощна лампа или украса.
Как снимката става литофан за 3D принтиране
От снимка до STL минават четири стъпки, всички в браузъра ти.
Снимката става сива
След корекциите за яркост и контраст яркостта на всеки пиксел се смята от трите му цвята, с различна тежест за червено, зелено и синьо.
Яркостта става дебелина
При включено „Негативно изображение“ (по подразбиране) тъмното става дебело, а светлото тънко. Гамата огъва прехода: над 1 средните тонове стават по-дебели.
Мрежата следва формата
Резолюцията от 50 до 1024 точки по ширина задава колко гъста е мрежата. Релефът се полага върху избраната форма и по желание се заглажда с 1 до 10 минавания.
Износ
Моделът се записва като STL с формата в името на файла.
| За | Формула | Какво значи |
|---|---|---|
| Яркост на пиксел | L = 0,299·R + 0,587·G + 0,114·B | R, G и B са трите цвята на пиксела, от 0 до 255 |
| Дебелина | t = t_мин + h^γ · (t_макс − t_мин) | h е яркостта от 0 до 1, обърната при негатив; γ е гамата |
Справка
Вход и изход: размер и дебелина
| Параметър | Стойност | Единица |
|---|---|---|
| Ширина на модела | 30 до 300, по подразбиране 100 | mm |
| Минимална дебелина | 0.2 до 2.0, по подразбиране 0.6 | mm |
| Максимална дебелина | 1.0 до 8.0, по подразбиране 3.0 | mm |
| Резолюция на мрежата | 50 до 1024, по подразбиране 200 | |
| Отвор за окачване | 0 до 0.9 от ширината | mm |
Диапазони и стойности по подразбиране на контролите на инструмента
Форма и качество
| Параметър | Стойност | Единица |
|---|---|---|
| Форма на литофана | Плосък, Извит, Цилиндър, Сфера, Луна, Сърце, Конус, Куб | |
| Ъгъл на извивка | 30 до 360, по подразбиране 120 | ° |
| Ширина на рамка | 0 до 20, по подразбиране 2.0 | mm |
| Дълбочина на рамка | 2 до 30, по подразбиране 4.0 | mm |
Контроли за формата и рамката; стойности по подразбиране
Преглед на светлина и осем форми
Виждаш картината, преди да принтираш часове
Режимът „Осветен“ и картата на дебелината показват как ще изглежда литофанът на светлина, преди да пуснеш принтера.
Осем форми от една снимка
Панел, лампа, луна и сърце се правят в един инструмент, без втора програма.
Снимката остава при теб
Релефът се смята в браузъра ти и снимката не се качва на сървър.
Инструментът прави модела, не настройките на принтера: височина на слоя, запълване и ориентация задаваш в слайсъра. Обиколката в приложението съветва принтиране в изправено положение и със 100% запълване.
Цветен литофан няма: моделът е за един материал. По екрана се приемат JPEG и PNG до 20 MB, а изходът е само STL. По-висока резолюция дава повече детайл, но иска повече памет на браузъра.
Въпроси за литофан от снимка
Какво е литофания?
Литофания (литофан) е тънък полупрозрачен релеф, който на светлина показва картина: тънките места светят, дебелите остават тъмни. На обикновена светлина изглежда като неравна плочка.
Как се прави литофания от снимка?
Избираш снимката и формата, задаваш ширина и дебелина и сваляш STL. После го отваряш в слайсъра и го принтираш; приложението съветва изправено положение и 100% запълване.
Какви снимки стават за литофан?
Снимки с висок контраст: яркостта се превръща направо в дебелина. Яркост, контраст и гама се нагласят в инструмента, преди да свалиш модела.
Каква дебелина да задам на литофана?
По подразбиране най-тънкото място е 0,6 mm, а най-дебелото 3,0 mm. Минимумът се мести от 0,2 до 2,0 mm, а максимумът от 1,0 до 8,0 mm; резултатът се вижда веднага в осветения преглед.
Може ли да направя литофан лампа?
Да. Избери цилиндър, сфера или луна и задай отвор отдолу за LED светлина. Извитият панел стига до 360°.
Качва ли се снимката ми на сървър?
Не. Релефът се смята в браузъра ти. На сървъра отива само STL файлът, ако го запазиш в библиотеката на профила си.
Колко струва генераторът на литофан?
Част е от Pro за 15 EUR на месец. Pro отваря и останалите Pro инструменти.
Литофан генераторът е част от Pro
Pro струва 15 EUR на месец и отваря всичките 45 Pro инструмента.
От групата „Проектиране“:
Свързани инструменти
3D релеф от снимка или лого3D релеф от снимка или лого, литофан и цилиндрична лампа: яркостта става височина. Безплатно, без профил; сваляш STL и 3MF за слайсера.
Махни фона от снимкаПремахване на фон от снимка онлайн: автоматично с AI, по цвят или за много снимки наведнъж. Прозрачен PNG, PDF или SVG. Част от Pro за 15 EUR на месец.

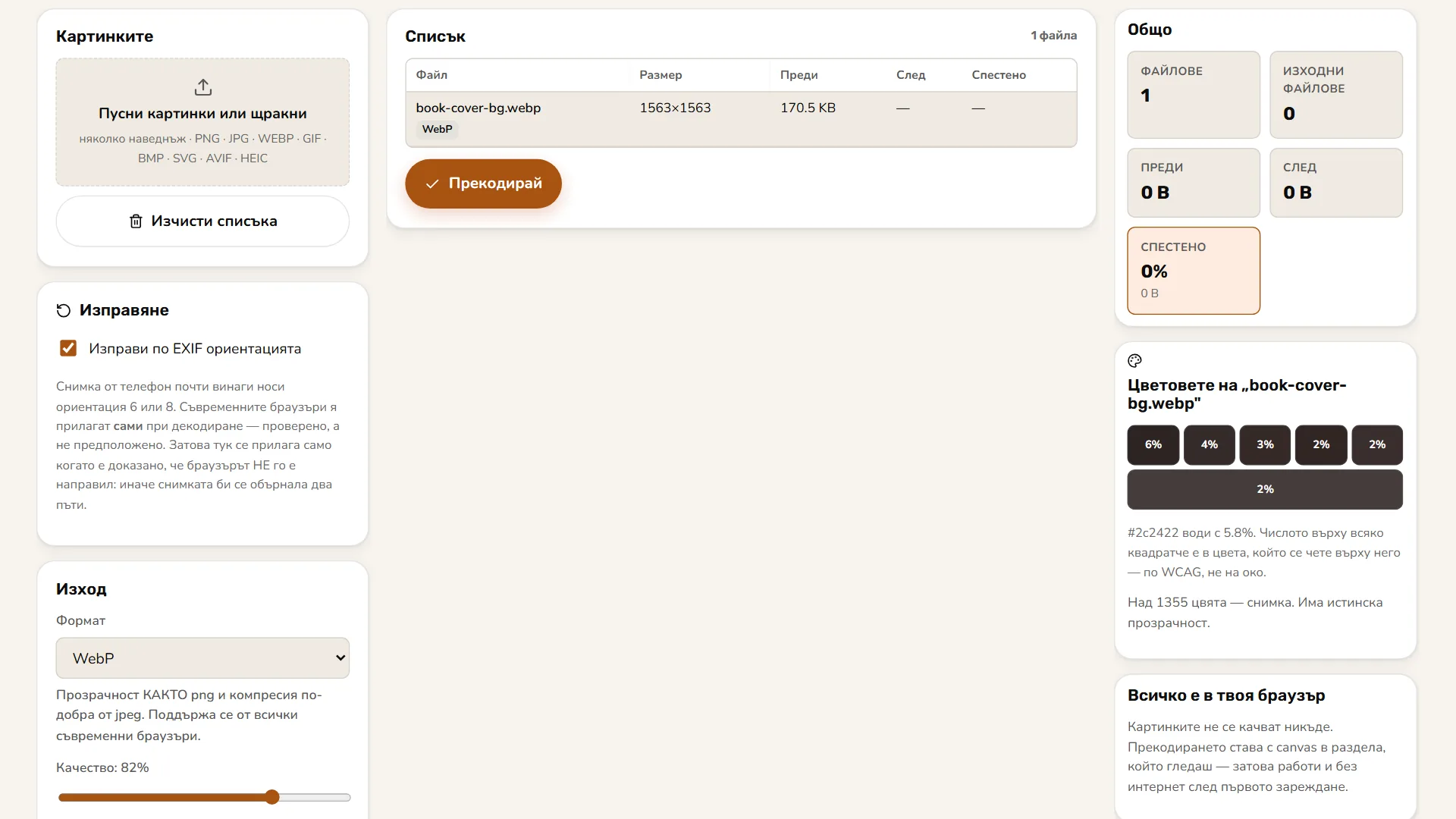

Конвертиране и смаляване на снимкиКонвертиране на снимки онлайн и безплатно: JPG в PNG, WebP в JPG, HEIC в JPG. Смалява до зададени KB, кадрира, маха GPS. Снимките не се качват.

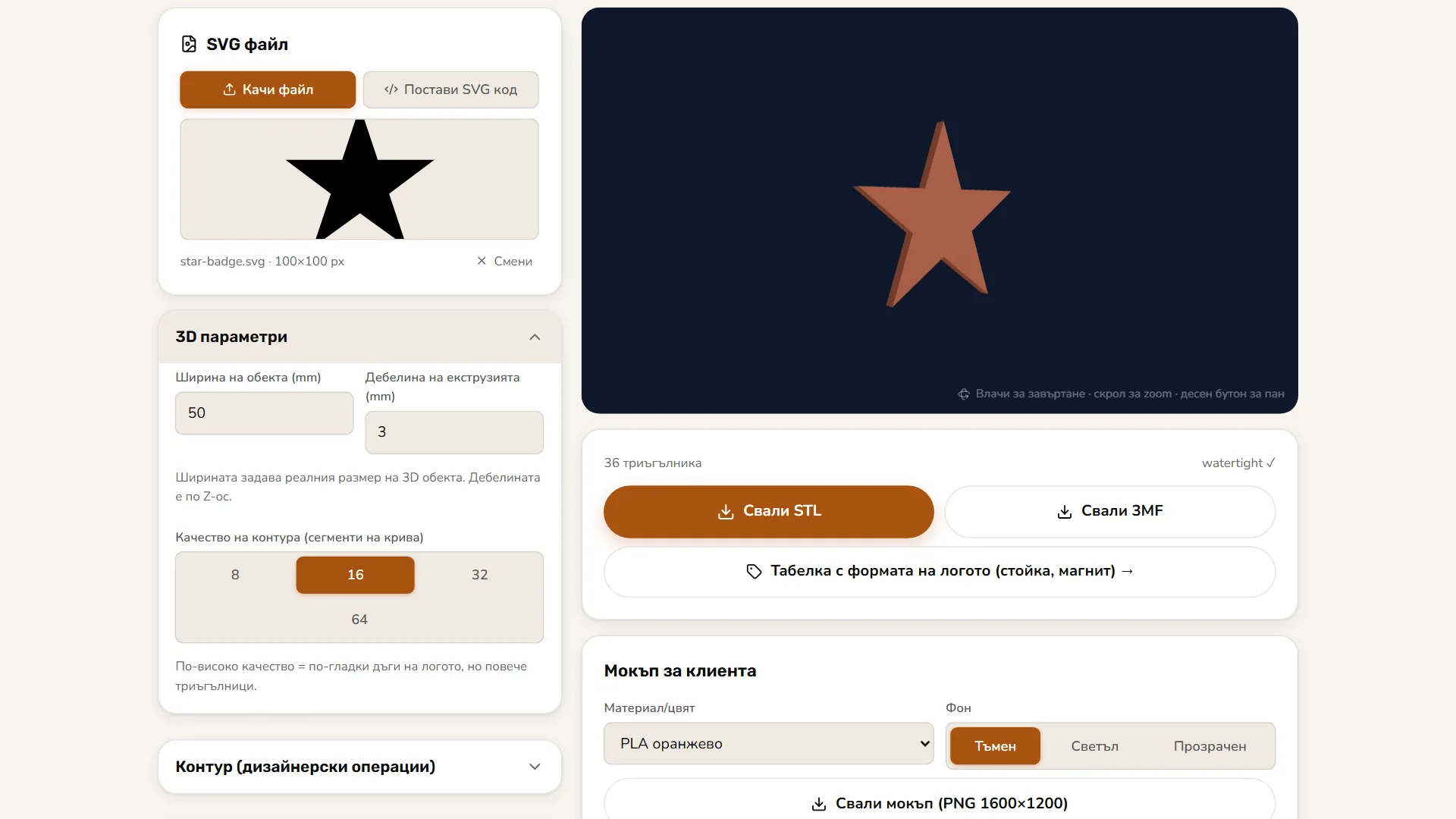

SVG към STL (лого в 3D модел)SVG към STL и 3MF онлайн: векторно лого или рисунка става 3D модел за принтиране. Ширина, дебелина, подложка, ухо за халка, цветове. Сваляне с безплатен профил.
