Решетъчен пълнеж за STL: гироид или оптимизация на топологията
Качваш STL, OBJ или STEP и получаваш решетъчен пълнеж: целият модел става гироид или друга решетка с плътност от 5 до 60%. Режимът за оптимизация пък премества материала по силовите пътища до зададен обем.
Част от Pro за 15 EUR на месец.
- 6 вида решеткаГироид, Schwarz-P, Schwarz-D, Neovius, IWP и греди
- 5 материалаза якостната сметка: PLA, ABS, алуминий, стомана и титан
- STL, 3MF и сечение3MF носи цветовете на напрежението при „Стрес“ или оптимизация
- Клетка от 2 до 20 mmстената не пада под 0,8 mm: клетката се уголемява
Какво е решетъчен пълнеж и какво прави с модела ти
Решетъчен пълнеж е структура от повтарящи се клетки, която замества плътния обем на детайл, за да спести материал и тегло. Този инструмент на EduFacturing, част от Pro, го прави върху самия модел, а не като настройка в слайсера: избираш решетка, клетка и плътност и сваляш решетката като файл.
Решетките са математически повърхности, например гироид. Оптимизацията на топологията е друго: ти задаваш опори и товар, а решателят оставя материал само там, където минава силата, до зададен обем.
Какво прави инструментът с модела
Прави решетка в модела
Гироид, Schwarz-P, Schwarz-D, Neovius, IWP или греди; лист (тънка стена) или мрежа (плътна); клетка от 2 до 20 mm и плътност от 5 до 60%. Плътността е един и същ дял от обема за всеки вид.
Следва силите
Плътността е равномерна, намалява нагоре по височината или следва напрежението: по силовите пътища е около 2 пъти по-гъста, а в ненатоварените зони около 0,55 пъти от зададената.
Оптимизира топологията
Избираш натиск по X, Y или Z или конзола, или слагаш опори, товари и запазени зони с клик върху модела. Решателят оставя от 5 до 60% от обема и показва коравина, преместване, напрежение, умора и изкълчване.
Дава файлове
STL, 3MF с цветове на напрежението при плътност „Стрес“ или оптимизация и сечение в STL с плътна капачка, за да видиш или принтираш вътрешността.
Кога ти трябва решетка вместо плътно тяло
Решетка се слага там, където теглото и материалът струват повече от плътното тяло.
Олекотен детайл
Дрон, скоба или корпус, които не бива да са тежки като плътен модел.
Сравнение на обема
Плътно тяло и решетка един до друг, в cm³ и в процент спестен материал.
Как плътността става стена и клетка
Решетката е функция на положението, а плътността казва колко от клетката е плътна.
Основа
Моделът става плътно тяло по външната си форма: затворените отвътре кухини се запълват, а отворените остават въздух.
Решетка
Петте повърхностни вида (гироид, Schwarz-P, Schwarz-D, Neovius, IWP) са повърхност f(x, y, z) = 0 с период, равен на клетката; гредите са цилиндри по диагоналите на клетката. Листът е лента около повърхността, мрежата е обем от едната ѝ страна.
Плътност и стена
Лентата се взема така, че да запълни точно избрания дял. Ако стената излезе под 0,8 mm или под два пъти стъпката на мрежата за обработка, клетката се уголемява.
Рязане и оптимизация
Решетката се реже по формата на модела, без плътна кожа: слайсерът добавя периметри. Оптимизацията е решател на крайни елементи, който премества материал към силовите пътища.
| За | Формула | Какво значи |
|---|---|---|
| Гироид | sin x · cos y + sin y · cos z + sin z · cos x = 0 | x = 2π · X / К, където X е положението в mm, а К е клетката |
| Стена | w ≈ ι · К / π | ι е границата на лентата |f| < ι за избраната плътност, К е клетката; под 0,8 mm приложението уголемява клетката |
| Спестен материал | С = (Vп − Vр) / Vп | Vп е обемът на плътното тяло, Vр е обемът на решетката |
Решетка, която виждаш и проверяваш
Решетка като геометрия
Резултатът е истински модел с решетка, който разрязваш на екрана и сваляш, а не настройка на слайсера.
Отказва честно
Когато структурата не носи товара, приложението го казва вместо да покаже хубав резултат. Предупреждава и за изкълчване преди номиналния товар.
Не е сертификационен анализ: решателят е на воксели, а напрежението, запасът и умората са ориентировъчни.
В екрана няма контрол за плътна обвивка, дренажни отвори или олекотяване на мрежата. Куха част се третира като плътна по външната си форма, затова спестеният материал е спрямо това тяло. „Спестеното време“ е демонстрационно число: приложението го смята като 2 минути за всеки спестен cm³, без връзка със скоростта на принтера и слоя, затова не го ползвай за план. Предупреждение за стена под 0,8 mm излиза само при „Мрежа (плътна)“; при „Лист“ и „греди“ стената се вдига до 0,8 mm.
Оптимизацията иска плътна част и често отказва на призма при равномерен натиск. STEP е експериментален и върви добре само за равнинни стени. При голям модел клетката не се пази: над 12 000 клетки приложението я уголемява и казва новия размер. Най-високото качество „Ултра“ на оптимизацията е около 5 до 8 минути (по надписа на екрана). Английският екран е частичен: менюто горе и част от съобщенията остават на български.
Въпроси за решетъчен пълнеж и олекотено 3D принтиране
Как да добавя решетка в модел за 3D принтиране?
Качваш STL, избираш вид решетка, клетка и плътност, натискаш „Генерирай“ и сваляш STL или 3MF.
Какво е гироид пълнеж?
Гироидът е повърхност, която се повтаря във всички посоки и няма прави ръбове. Като пълнеж дава тънка стена във всички посоки. Тук го получаваш като геометрия в самия модел.
Как да намаля теглото на детайла?
Свали плътността на решетката или пусни оптимизация на топологията с целеви обем. Виждаш обема на плътното тяло и на решетката и спестения материал в проценти.
Какъв пълнеж да избера при 3D принтер?
Стартът е 15%, плъзгачът е от 5 до 60%, а за оптимизацията стартът е 35%. Стената не пада под 0,8 mm: ако плътността я иска по-тънка, приложението уголемява клетката.
Кой пълнеж е най-здрав?
Приложението не твърди, че един вид е най-здрав. Сравняваш видовете върху картата на напрежението и по показания запас за твоя товар.
Колко струва решетъчният пълнеж?
Част е от Pro за 15 EUR на месец, заедно с останалите Pro инструменти.
Решетъчният пълнеж е част от Pro
Pro струва 15 EUR на месец и отваря всичките 45 Pro инструмента.
От групата „Проектиране“:
Свързани инструменти
Проверка на STL файлПроверка на STL файл онлайн: обем, размери в mm, дупки в повърхнината, тегло и цена на материала. Безплатно, 3 пъти на ден без профил. Файлът не се качва.
Правила за проектиране за 3D принтиранеПравила за проектиране за 3D принтиране: 32 правила за стена, надвес, мост, отвор и луфт за FDM, смола, SLS и метал, с цитат. Безплатно онлайн.
Текстура и перфорация на STLТекстура на STL файл онлайн: качваш модел, слагаш релеф или прорязваш шарка от 35 карти и сваляш STL, 3MF или OBJ. Част от Pro, 15 EUR на месец.

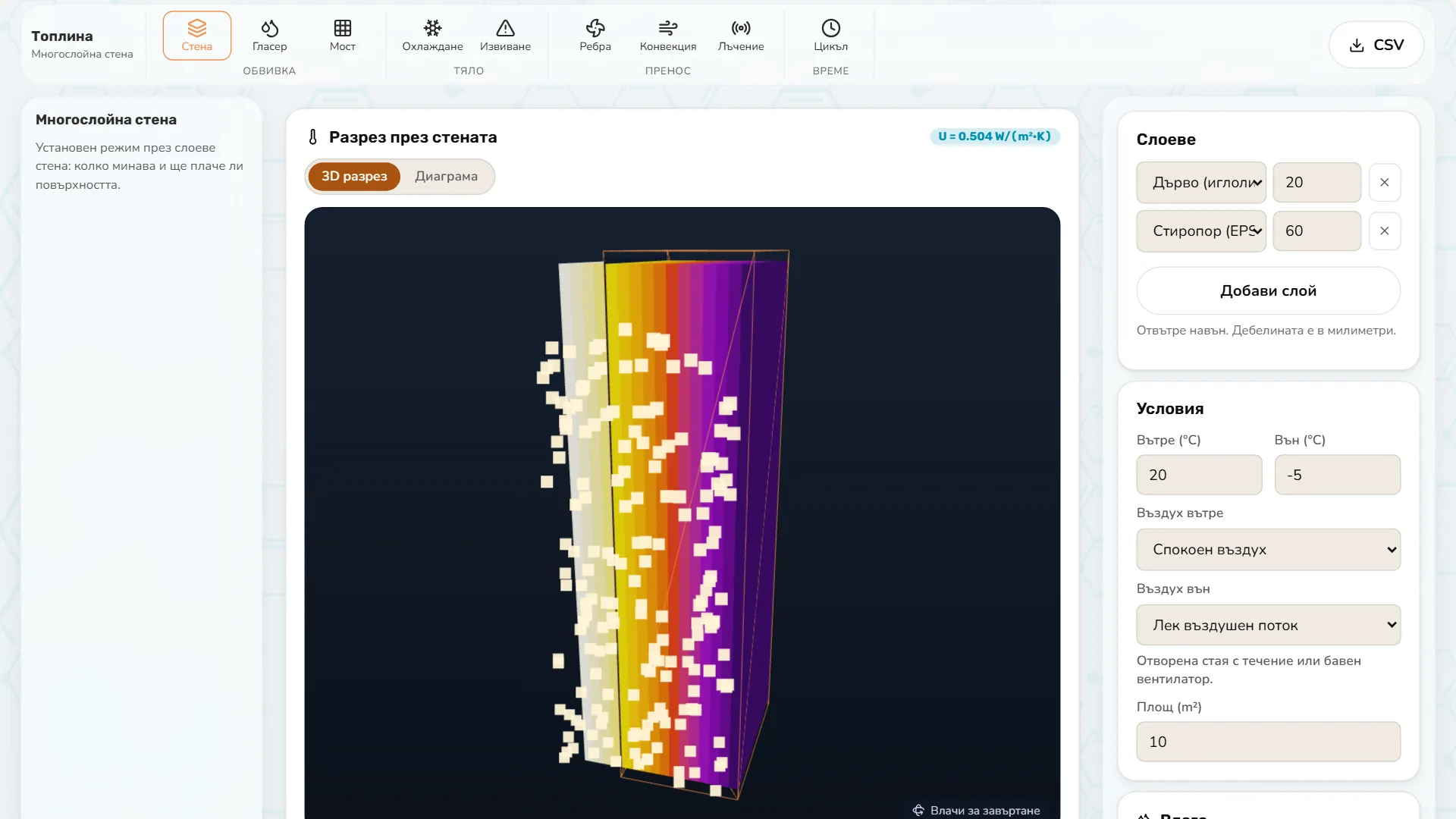

Калкулатор за топлопреминаванеКоефициент на топлопреминаване на стена, точка на оросяване и мухъл, топлинен мост, охлаждане на детайл и ребра. Безплатно, 3 пъти на ден без профил.
