Генератор на пъзели онлайн: пъзел от снимка за 3D принтиране и лазер
Качваш снимка и избираш до 60 колони и 60 реда парчета, стил на зъбите, силует и фигурки. Този генератор на пъзели дава SVG за лазер и STL, 3MF или OBJ за 3D принтер.
Част от Pro за 15 EUR на месец.
- 2 до 60колони и редове
- 26 стилазъби на сглобката
- SVG, STL, 3MF, OBJи PNG за преглед
- 12 силуетаи 4 колекции фигурки
Какво е генератор на пъзели и какво прави със снимката ти
Генератор на пъзели е инструмент, който реже снимка на парчета със зъби, влизащи едно в друго. Този на EduFacturing, част от Pro, прави пъзел от снимка онлайн: от един и същ пъзел получаваш файл за лазер и модел за 3D принтер.

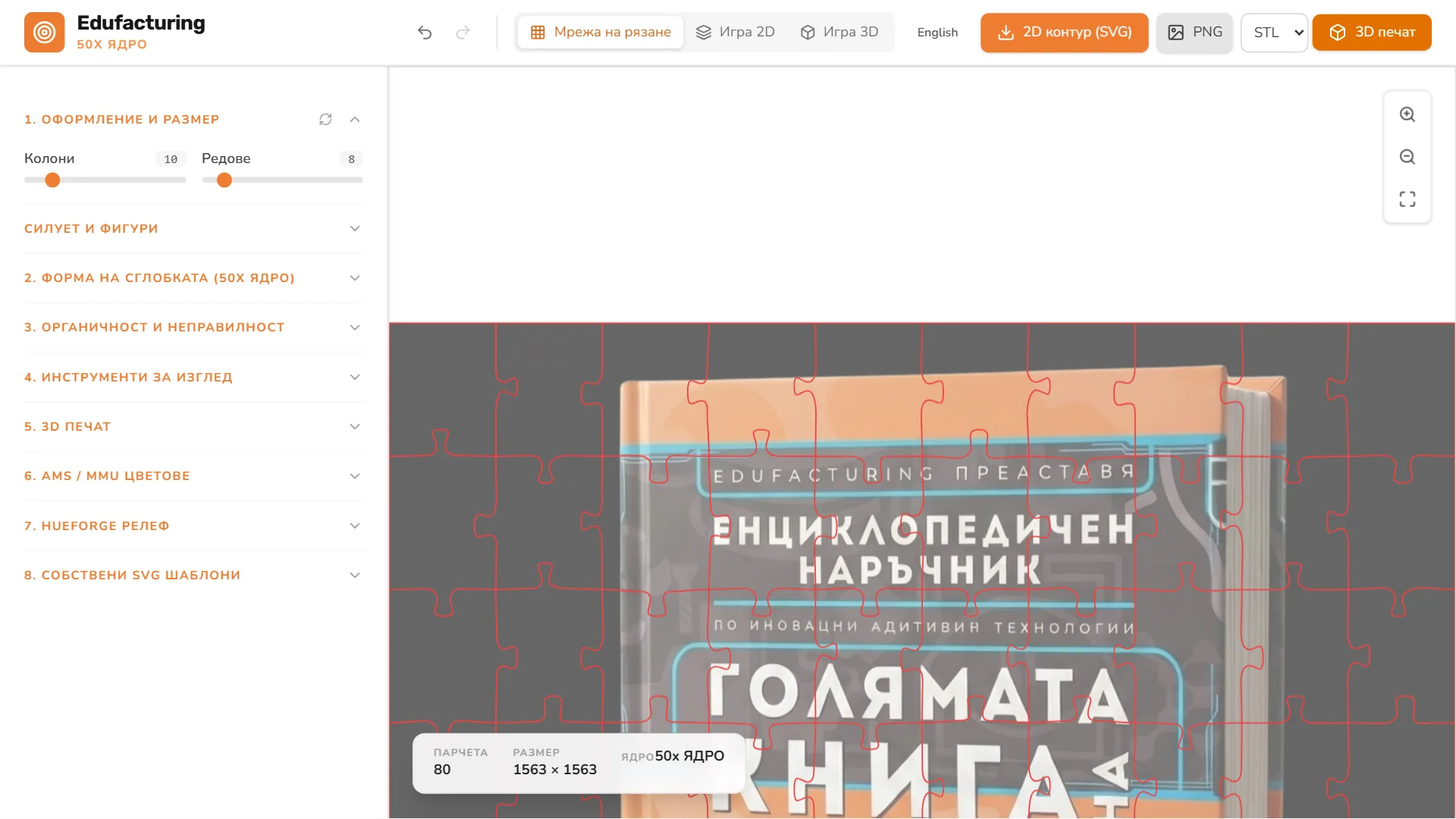

Избираш колони и редове, всяко от 2 до 60, стил на сглобката, силует и фигурки. Пъзелът можеш да го нагласиш и на екрана: парчетата се разпръскват и се слепват, когато ги подредиш едно до друго.
Всичко се смята в браузъра ти. Снимката и настройките остават в него за следващото отваряне.
Какво прави генераторът на пъзели
Реже снимка на парчета
От 2 до 60 колони и от 2 до 60 реда, 26 стила на зъбите, 12 силуета като котка, сърце, звезда или коледна елха и 4 колекции фигурки, които се режат като отделни парчета. Може и твой SVG шаблон.
Дава файл за лазер
SVG с линия за рязане 0,1 mm и размер в милиметри, ширина от 10 до 2000 mm (подразбира се 200 mm). Снимката-водач е по желание, на отделен слой. PNG служи за преглед.
Дава модели за 3D принтер
STL, 3MF или OBJ с настройки за дебелина на парчето, хлабина между парчетата и фаска на ръба. Файлът е в пиксели на снимката, не в милиметри.
Прави пъзела на цветове
Свежда снимката до 2 до 16 цвята филамент и дава 3MF за AMS, отделни файлове по цвят в ZIP, OBJ с MTL или PLY. Има и HueForge релеф до 200 парчета.
Кога ти трябва пъзел от снимка
Пъзел от снимка е подарък, урок или проба за лазер и за принтер.
Пъзел от снимка за 3D принтер
Снимката става пъзел, който се принтира на парчета с хлабина за сглобяване.
Пъзел за лазерно рязане
SVG с линии за рязане и размер в милиметри за лазер или режеща машина.
Игра на екрана
Разпръсваш парчетата и ги слепваш с мишка или клавиши; показва се процент на сглобяване.
Как снимката става парчета със зъби
Пъзелът се строи върху мрежа, а зъбите се чертаят по избрания стил.
Мрежа и шевове
Снимката се дели на колони и редове. Всеки шев между клетките получава зъб, а бутонът до първата секция хвърля ново разположение.
Стил на зъба
Размерът на зъба важи за почти всички стилове. Шийката, главата, асиметрията и кривината важат само за стандартния, а плъзгачите без ефект върху избрания стил са заключени.
Силует и фигурки
Силуетът реже пъзела по контура си, а фигурките са отделни парчета в него.
От 2D към 3D
Всяко парче е контур, изтеглен на дебелина, със скосен ръб; хлабината смалява парчето.
| За | Формула | Какво значи |
|---|---|---|
| Брой парчета | П = К × Р | К е броят колони, Р е броят редове, всяко от 2 до 60: от 4 до 3600 парчета за правоъгълен пъзел без фигурки |
| Височина на SVG | В = Ш × (h / w) | Ш е зададената ширина в mm, h и w са височината и ширината на снимката в пиксели |
| Хлабина на парчето | k = (С − х) / С, не под 0,7 | С е средната стойност от ширината и височината на парчето, х е хлабината; парчето се смалява k пъти по двете оси (в единиците на файла, не в mm) |
Един пъзел за лазер и за 3D принтер
Един пъзел, два изхода
Същият пъзел излиза като SVG за лазер и като STL, 3MF или OBJ за принтер, без да го чертаеш два пъти.
Предупреждава за тясна хлабина
Приложението предупреждава, че парчетата може да заяждат, когато хлабината е твърде малка. Моделът е в пиксели на снимката, затова смаляването му в слайсера смалява и хлабината.
Заключени плъзгачи
Плъзгач, който не променя избрания стил, е заключен, затова не местиш нещо без ефект.
Снимката се смалява до 1600 пиксела по дългата страна. Релефът HueForge се изключва над 200 парчета, а цветните формати се появяват само при включено свеждане до цветове. SVG няма поправка за ширината на лазерния лъч.
Размерът в милиметри се задава само за 2D файла (SVG). STL, 3MF и OBJ са в пиксели на снимката, а дебелината, хлабината и фаската са в същите единици: смалиш ли модела в слайсера, смаляваш и тях. Размерът и хлабината се проверяват с едно пробно парче. Бутонът „3D печат“ работи от 3D изгледа и ти го отваря, ако си на друг.
Английският екран е частичен: имената на силуетите, фигурките и стиловете на сглобката остават на български с английско име в скоби. Приложението не прави пъзел с гарантирано напасване: хлабината е настройка, а не измерен допуск.
Въпроси за пъзел от снимка и пъзел за 3D принтер
Как да направя пъзел от снимка?
Качваш снимката, избираш колони, редове и стил на зъбите, после сваляш SVG за лазер или STL, 3MF или OBJ за принтер.
Как да направя пъзел за 3D принтер?
Отвори 3D изгледа, задай дебелина, хлабина и фаска и натисни „3D печат“. Хлабината по подразбиране е 0,2 в единиците на модела, тоест в пиксели на снимката; провери размера и хлабината с едно пробно парче.
Колко парчета може да има пъзелът?
От 4 до 3600: колоните и редовете са от 2 до 60. Подразбира се 10 колони и 8 реда, 80 парчета.
Може ли пъзел за лазерно рязане?
Да. SVG файлът е в милиметри, ширина от 10 до 2000 mm, с линия за рязане 0,1 mm на слой за рязане.
Може ли многоцветен пъзел?
Да. Включваш свеждането до цветове и сваляш 3MF за AMS, ZIP с файл на цвят, OBJ с MTL или PLY.
Колко струва генераторът на пъзели?
Част е от Pro за 15 EUR на месец, заедно с останалите Pro инструменти.
Генераторът на пъзели е част от Pro
Pro струва 15 EUR на месец и отваря всичките 45 Pro инструмента.
