Органайзер за чекмедже: основа по размера му и кутии в клетки

Въвеждаш размера на чекмеджето и получаваш основа по него, а кутиите избираш в клетки по Gridfinity, система за модулни кутии: клетка 42 mm и височина на стъпки по 7 mm. Получаваш STL или 3MF за слайсъра и оценка за принтируемост.

Направи органайзер за чекмедже Вземи Pro

Част от Pro за 15 EUR на месец.

42 mmклетка на решетката, височина на стъпки по 7 mm
15 вида частикутия, основа, пчелна стена, 10 разширени и 2 свободни
до 600 mmоснова по размера на чекмеджето
STL и 3MFдвоичен STL или 3MF за принтиране

Какво е органайзер за чекмедже за 3D принтиране

Органайзер за чекмедже за 3D принтиране е основа с кутии: основата е по размера на чекмеджето, а кутиите са в клетки. AM Органайзер на EduFacturing, част от Pro, го прави по Gridfinity: клетки по 42 mm, кутии на стъпки по 7 mm и устна отгоре, с която се подреждат една върху друга.

Не ти трябва програма за моделиране: избираш вид част, задаваш размерите и виждаш модела в 3D. Файловете за принтиране се правят в браузъра ти.

Раздел „Част“ прави една част, а „Плот“ подрежда няколко кутии върху обща основа.

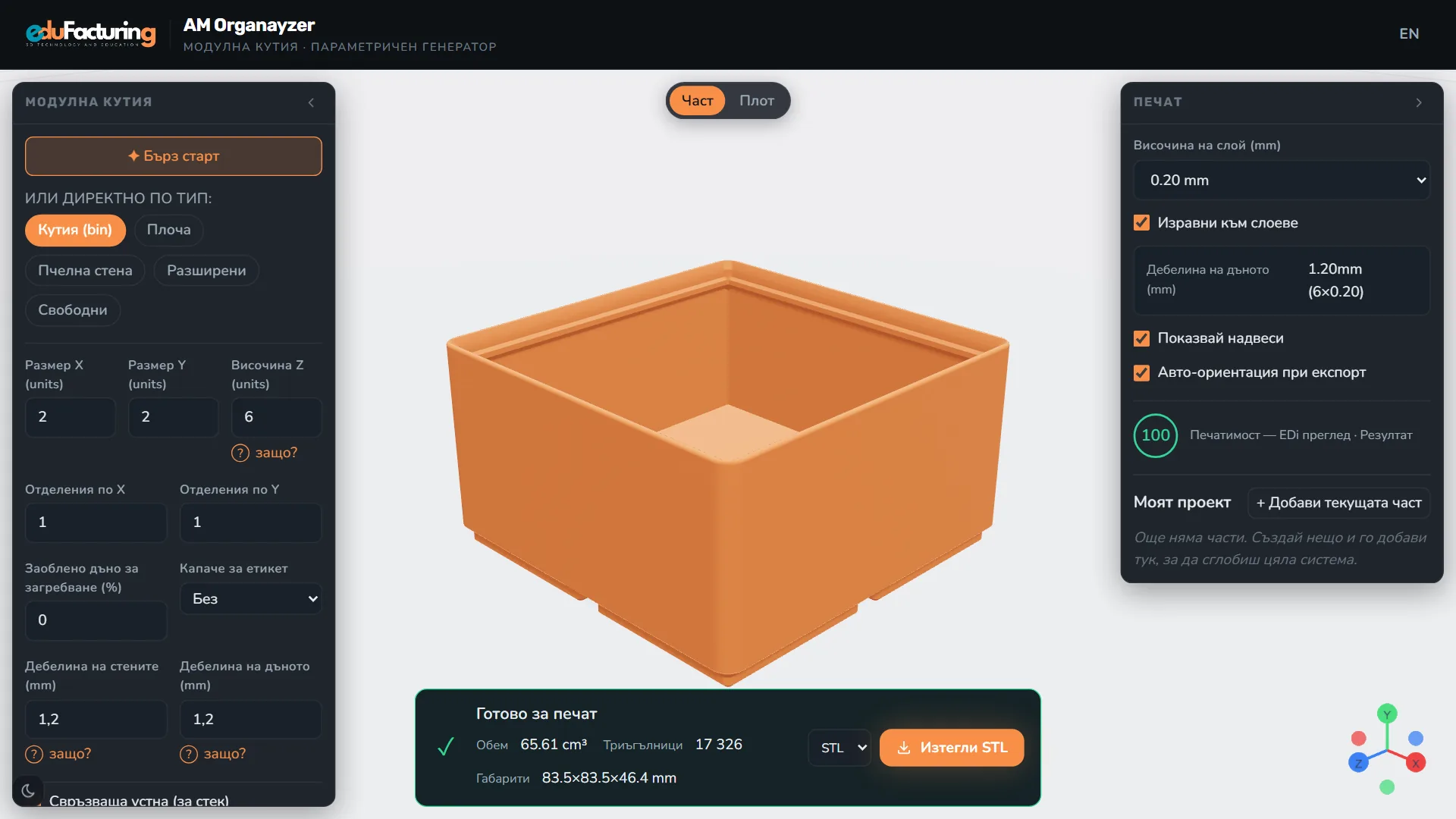

Органайзер за чекмедже: екранът на AM Органайзер с модулна кутия 2 × 2 × 6 в 3D, настройки за принтиране вдясно и лента „Готово за печат“ с габарити 83,5 × 83,5 × 46,4 mm

Какво прави генераторът на органайзери

Прави кутии в клетки

От 1 до 10 клетки по всяка страна и височина от 2 до 15 стъпки. До 6 отделения във всяка посока, заоблено дъно, капаче за етикет, надпис, дупки за магнити или винтове.

Прави основа по размера на чекмеджето

Въвеждаш ширина и дълбочина до 600 mm и получаваш най-голямата решетка, която се събира, а бордът допълва до точния размер. Основата е плоска, утежнена, скелетна или съшиваема с винтове M3.

Прави още 13 вида части

Пчелна стена (стенно табло), ваза, прегради, държач за карти, винтов контейнер, тава по мерки, куфар за инструменти, етикет, скоба за профил 2020, кука за пегборд (бета: пасването още не е проверено), дъска със сенки, свободна решетка и гнездо по снимка.

Проверява принтируемостта и сваля файла

Показва обем, габарити и оценка за принтируемост от 0 до 100. Сваляш двоичен STL или 3MF; при сваляне приложението може само да завърти частта за по-малко надвеси (отметка „Авто-ориентация при експорт“).

Кога ти трябва основа по размера на чекмеджето

Органайзер по размер ти трябва, когато готовите кутии не пасват на чекмеджето, рафта или бюрото.

Органайзер за дребни части
Кутия с до 6 отделения във всяка посока за винтове, гайки и SMD компоненти.
Основа по размера на чекмеджето
Въвеждаш вътрешния размер и получаваш основа, в която кутиите влизат на клетки по 42 mm.
Органайзер за работилница
Куфар за инструменти, прегради и дъска със сенки за ключ, чук и отвертка.
Гнездо по форма на предмет
Качваш снимка на предмета и получаваш плоча или кутия с негов силует.

Как се смятат размерите на кутиите и основата

Размерите идват от правилата на Gridfinity, а оценката от правилата за принтиране.

Клетки по 42 mm
Размерът е в клетки по 42 mm, а от края се отнемат 0,5 mm хлабина: кутия 2 × 2 е 83,5 × 83,5 mm.
Стъпки по 7 mm
Височината е в стъпки по 7 mm, а устната отгоре добавя 4,4 mm: кутия от 6 стъпки е 46,4 mm.
Оценка за принтируемост
Оценката е 100 минус отнетите точки. Минимумите са 0,8 mm за стена и дъно и 2 mm за отвор; хлабина 0,2 mm се проверява само за пчелната стена и куката за пегборд.

Сметките зад размерите и оценката
За	Формула	Какво значи
Размер на кутия	`размер = 42 · n − 0,5 mm`	n е броят клетки по тази страна, от 1 до 10
Височина на кутия	`височина = 7 · h + 4,4 mm`	h е броят стъпки, от 2 до 15; 4,4 mm е устната, когато е включена
Оценка за принтируемост	`оценка = 100 − точки`	минус 40 за незатворена геометрия, 8 за параметър под минимума, 15 за надвеси над 60° или 5 за надвеси между 45° и 60°

Основата пасва на чекмеджето и се проверява принтируемостта

Основа по размера на чекмеджето в mm
Въвеждаш размера, а бордът допълва основата до него.
Кутии и основа от една решетка
Клетка 42 mm и стъпка 7 mm: частите пасват по размер една на друга.
Принтируемостта се проверява с обяснения
Обяснения „защо?“ до настройките и оценка, която предлага поправка в mm.

Какво не прави генераторът на органайзери

Приложението прави модела, не настройките на принтера: запълване, скорост и подпори задаваш в слайсъра. Не знае колко е масата на принтера и не реже голяма основа на парчета, затова сверявай габаритите. Файловете са STL и 3MF, без STEP.

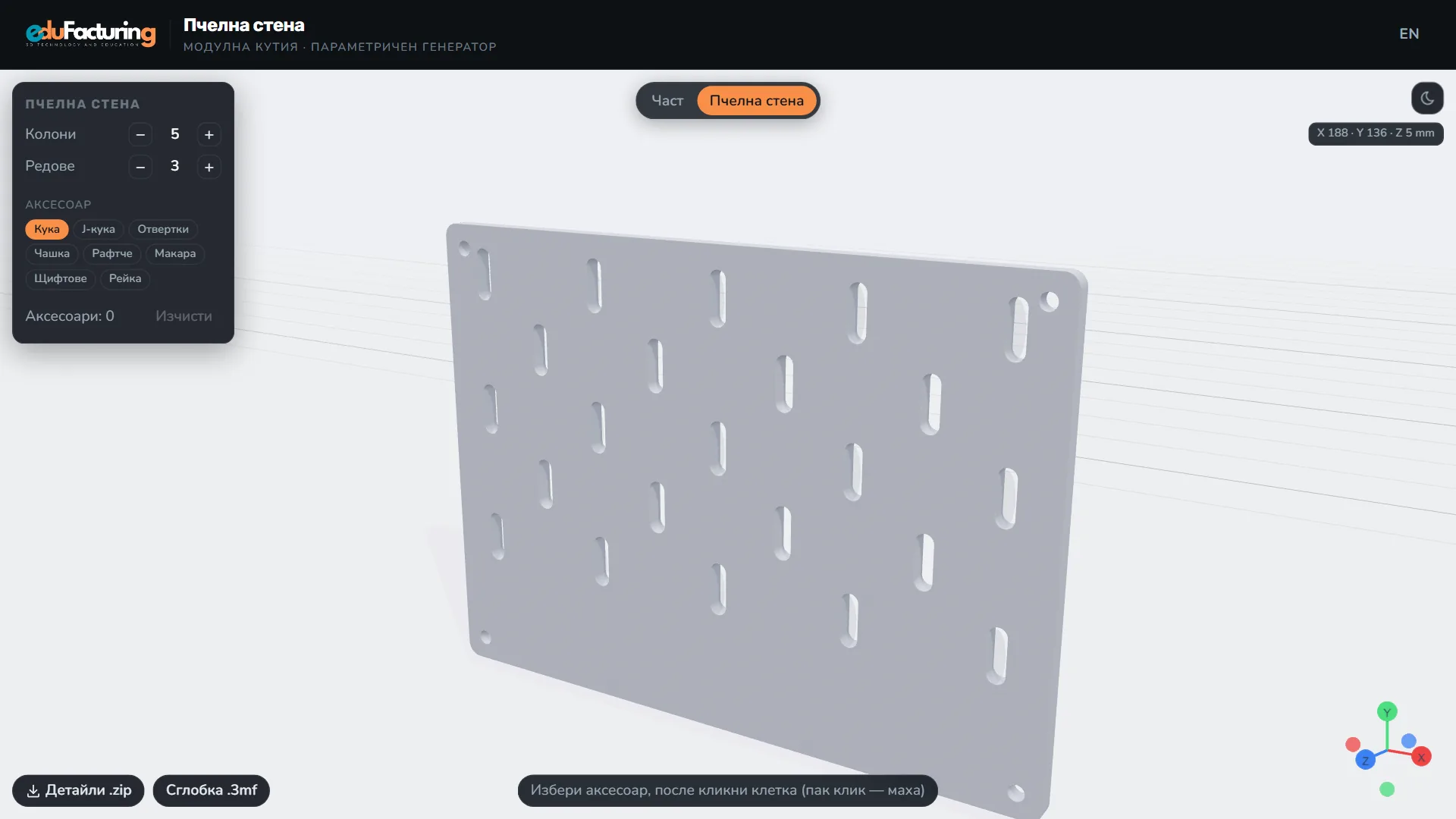

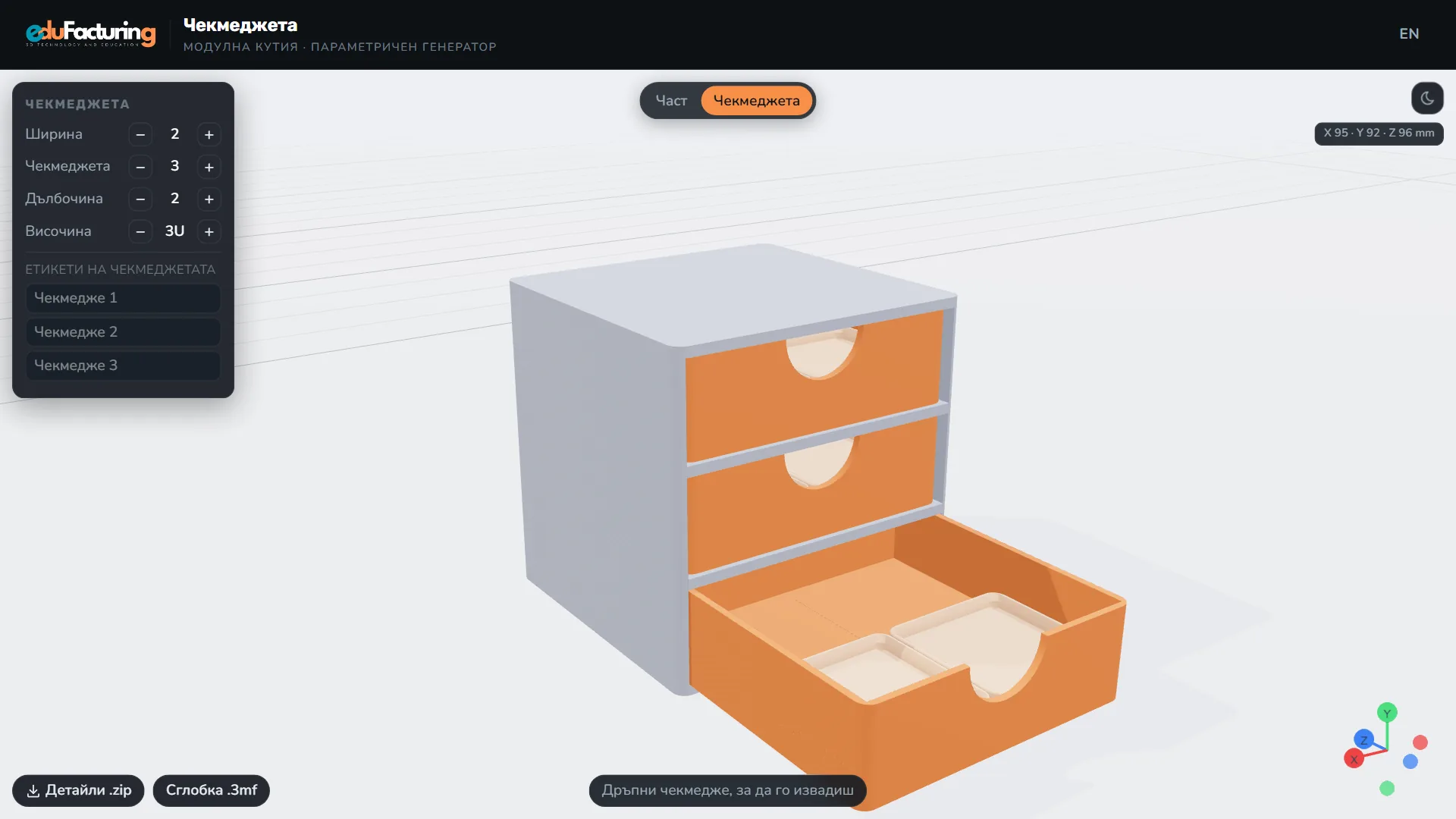

Пасването към кутии и основи на други автори по размерите на Gridfinity не е мерено върху принтиран детайл. Шкаф с чекмеджета и стена с куки са в отделните приложения „Чекмеджета“ и „Пчелна стена“.

Въпроси за органайзер за чекмедже и Gridfinity

Как да направя органайзер за чекмеджета?

Измери вътрешната ширина и дълбочина. В режим „Плоча“ ги въведи в полетата за напасване към чекмедже и свали основата, после направи кутии в режим „Кутия“ и свали и тях като STL.

Какво е Gridfinity?

Система за модулни кутии и основи: клетка 42 mm и височина на стъпки по 7 mm. Кутиите се слагат в основата клетка по клетка и се подреждат една върху друга с устна отгоре.

Какви размери кутии мога да направя?

От 1 до 10 клетки по всяка страна и от 2 до 15 стъпки височина. Най-малката кутия с устна е 41,5 × 41,5 × 18,4 mm, най-голямата 419,5 × 419,5 × 109,4 mm. Сверявай с масата на принтера.

Как да направя кутия по формата на предмет?

В режим „Свободни“ избери проследяване: качи снимка до 10 MB, калибрирай по лист с известен размер и модел с изкуствен интелект открива предмета. Моделът се сваля еднократно, около 80 MB.

Какви файлове получавам?

Една част: двоичен STL или 3MF. Подредба от раздел „Плот“: .zip с по един STL за всяка различна част и .3mf с цялата подредба. STEP няма.

Колко струва AM Органайзер?

Част е от Pro за 15 EUR на месец. Pro отваря и останалите Pro инструменти.
