Снимка във векторен файл за лазер и плотер: SVG и DXF в милиметри
Пускаш снимка или лого и получаваш затворени контури в SVG и DXF R12 с размер в милиметри. Всичко става в браузъра, а контурът е от прави отсечки, точно по които върви машината.
Част от Pro за 15 EUR на месец.
- Праг на черно и бялоавтоматичен, по метода на Оцу
- 10 до 600 mmширочина на изхода
- SVG и DXF R12слой за всеки цвят
- Прави отсечкибез криви на Безие
Растер във векторен формат: какво е този инструмент
Преобразуване на снимка във векторен файл значи пикселите да станат линии. Този онлайн инструмент на EduFacturing, част от Pro, превръща растерна картинка (PNG, JPG, WEBP, GIF или BMP) във векторни контури и ги записва като SVG и DXF R12 в милиметри. Лазерът, плотерът и фрезата следват линии, а не пиксели, затова им трябва точно такъв файл.
Границата се търси по ръбовете между пикселите, не по центровете им, затова правоъгълникът излиза от четири точки. Контурите са от прави отсечки, без криви на Безие.
Всичко става в браузъра. Картинка над 900 px по дългата страна се смалява до 900 px преди проследяването и екранът го казва.
Снимка в DXF и SVG: какво прави инструментът
Превръща снимка в черно-бял или цветен вектор
„Черно-бяло“ прави маска по праг: прагът се взема по метода на Оцу или се задава от 1 до 254, а „Обърни светло и тъмно“ сменя кое е мастилото. „Цветно“ свежда картинката до избран брой цветове, от 2 до 12, и прави отделен слой за всеки.
Чисти и опростява контура
Опростяване от 0 до 6 px по Рамер–Дъглас–Пойкер (1,2 по подразбиране), закръгляне на меките ъгли и махане на петна под избрани px² (12 по подразбиране). Две петна, допрени само по диагонал, остават две фигури.
Задава размера в милиметри
Широчина на изхода от 10 до 600 mm; височината следва пропорцията. Фигурите са плътни или само контур. Екранът показва контурите, точките, слоевете и прага.
Сваля SVG и DXF R12 файл
SVG е в милиметри, с група-слой за всеки цвят. DXF е R12 в милиметри с ANSI_1251 и затворена полилиния за всеки контур. Имената на слоевете съвпадат.
Кога ти трябва DXF или SVG от снимка, лого или скица
Преди лазерът, плотерът или фрезата да изрежат една картинка, тя трябва да стане линии вместо пиксели.
Лого във векторен файл за гравиране или рязане

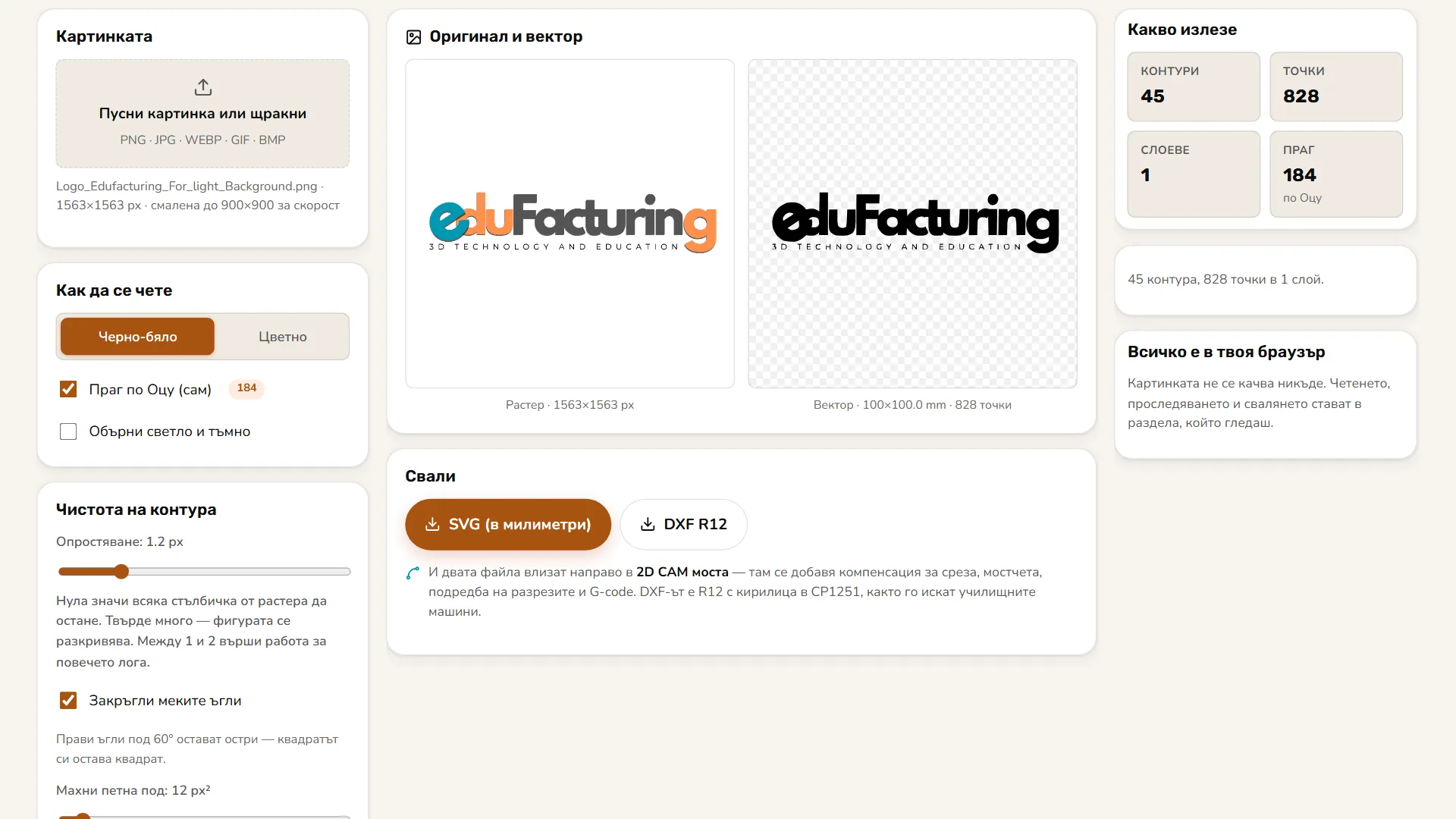

Логото на EduFacturing (1563×1563 px, смалено до 900×900) излиза като един слой от 45 контура и 828 точки при праг 184 и подразбиращите се настройки (опростяване 1,2 px, петна под 12 px², широчина 100 mm).
Разноцветно рязане
В цветния режим всеки цвят е отделен слой в SVG и в DXF: „готово за разноцветно рязане или за многоцветно принтиране“, както го казва екранът.
Скица или сканиран чертеж в DXF
Снимка на скица на хартия става затворени контури. „Обърни светло и тъмно“ помага, ако рисунката е светла върху тъмно.
Подготовка за 2D CAM
Според екрана двата файла влизат в „2D CAM мост“, където се добавят компенсация за среза, мостчета, подредба на разрезите и G-code. Мостът зарежда файл ръчно.
Как снимката става векторен файл
Картинката минава през четири стъпки: сиво и праг или цветове, проследяване на границата, опростяване и изход в милиметри.
Сиво и праг
Яркостта е по Rec. 601, а прозрачните пиксели се броят за бели. Прагът по Оцу най-силно разделя тъмните от светлите.
Цветове
Цветният режим разцепва цветовите кутии по средата на обхвата. Прозрачните пиксели остават извън всеки слой. Слоят с повече пиксели е отдолу.
Граница
Допиращите се ръбове на запълнените клетки се слепват в затворени контури. При допир по диагонал двете петна остават две фигури.
Опростяване и изход
Стълбичките отпадат по Рамер–Дъглас–Пойкер, меките ъгли се закръглят, а координатите се мащабират до милиметри. Завоите от 60° и повече остават остри.
| За | Формула | Какво значи |
|---|---|---|
| Праг по Оцу | σ² = w₁ · w₂ · (μ₁ − μ₂)² | избира се прагът с най-голямо σ²; w са броят пиксели на двете групи, μ са средните им яркости |
| Опростяване | max d ≤ допуск → остава само хордата | d е разстоянието на точките от дъгата до хордата; допускът е от 0 до 6 px |
Снимка в DXF в милиметри: какво е различното
Без изместване с половин пиксел
Границата минава по ръбовете на пикселите, не по центровете им.
Каквото виждаш, това се реже
Изходът е от прави отсечки. SVG и DXF се пишат от едни и същи точки и носят едни и същи имена на слоевете.
Прагът е число, не налучкване
Оцу го смята и го показва като число; можеш да го смениш ръчно от 1 до 254.
Не разпознава букви: векторизираната дума е поредица от очертания, а не текст, и шрифтът ѝ не се сменя. Не напасва криви на Безие: контурът е от отсечки, а заглаждането добавя точки.
Не поправя лоша снимка: размазан или силно компресиран растер дава назъбен контур. Приема се по една картинка. Черно-белият режим дава един слой, а за няколко слоя трябва цветният.
Въпроси за PNG в DXF и векторен файл
Как да превърна снимка във векторен файл?
Пусни снимката или логото, избери черно-бял или цветен режим, задай широчина от 10 до 600 mm и свали SVG или DXF R12.
Как да конвертирам PNG в DXF?
Пусни PNG файла, избери праг или брой цветове, задай широчина в милиметри и натисни „DXF R12“. Файлът е в милиметри, със затворена полилиния за всеки контур.
Каква е разликата между вектор и растер?
Растерът е решетка от оцветени пиксели и се размива при увеличаване. Векторът описва линии и се мащабира без загуба. Лазерът, плотерът и фрезата следват линии, затова им трябва вектор.
Какви файлове приема и сваля?
Приема PNG, JPG, WEBP, GIF и BMP, по един файл. Сваля SVG в милиметри и DXF R12.
Колко струва преобразуването на снимка във вектор?
15 EUR на месец, като част от Pro. Pro отваря и останалите Pro инструменти в каталога.
Снимките във векторен файл са част от Pro
Pro струва 15 EUR на месец и отваря всичките 45 Pro инструмента.
