Контактно-измервателна машина (CMM): точност, кога е нужна и какво предлагаме ние
CMM е координатна измервателна машина, която със сонда докосва детайла в избрани точки и ги сравнява с чертежа или CAD модела, и затова дава защитима неопределеност при тесни допуски. Ние не работим с CMM: за форма и сравнение със CAD сканираме със структурирана светлина Calibry, а при по-тесен допуск предлагаме консултация.
Накратко
- Точност
- Около ±1 до 5 µm по ISO 10360-2, само върху достъпни повърхности
- Точки при допир
- Около 300 точки за около 4 h при допир, срещу 2,5 милиона точки за 30 min при скан
- Кога остава основен метод
- Допуски от 0,01 до 0,02 mm, например медицински имплант
- Стандарт
- ISO 10360 определя изпитванията за приемане и повторна проверка на координатните измервателни системи
- Нашият скенер
- Без допир: Thor3D Calibry, структурирана светлина, точност до 0,1 mm
Как работи

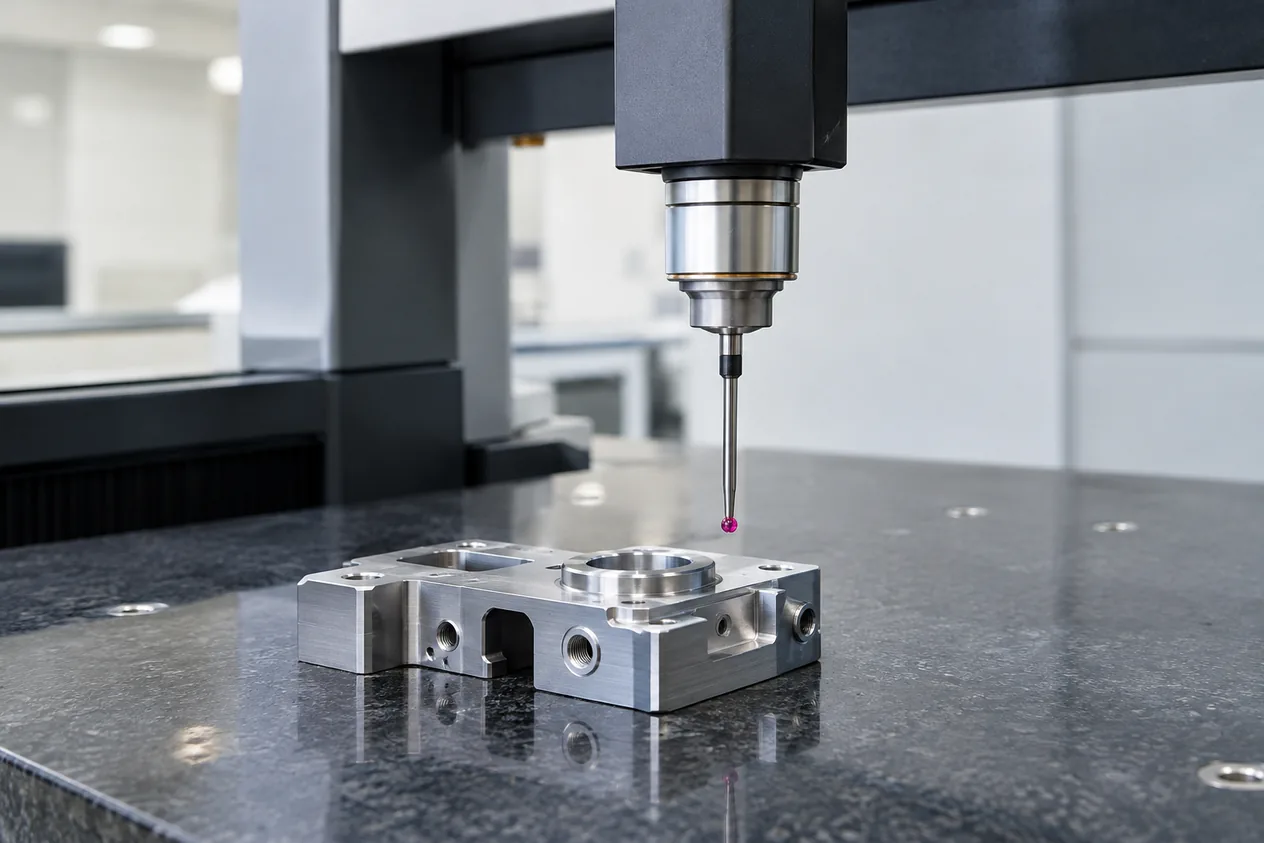

- Допир в избрани точкиСондата докосва повърхността на ограничен брой точки, обикновено по външните размери.
- Сравнение с чертежаИзмерените координати се сравняват с инженерния файл: чертеж в миналото, CAD модел днес.
- Изпитване на машинатаМашината се приема и проверява повторно по ISO 10360 с измерване на еталони.
- Скан първо, CMM за решаващотоПри смесена работа скенерът открива къде са проблемите, а CMM потвърждава големината на отклонението на елементите с договорен допуск.
Как поръчвате
- Описвате допускитеИзпращате чертежа и посочвате кои елементи имат допуск и колко е той.
- Подавате запитванеИзпращате запитване на 3dscan.edufacturing.com заедно с чертежа и CAD модела.
- Сверяваме с възможноститеСравняваме допуска с точността на скенера. Ако е по-тесен, казваме ясно, че не можем да го удостоверим, и предлагаме консултация.
- Получавате сравнениеПри по-широк допуск сканираме детайла и получавате сравнение на скана със CAD.
Кога да изберете и кога не
Кога да изберете
- Допускът е на ниво микрони и решава дали детайлът се приема, например лагерно място, отвор или имплант.
- Договорът изисква съответствие с ISO 10360 или протокол за първа проба.
- Мерите призматични елементи с бази по GD&T и трябва да защитите неопределеността.
Кога не
- Детайлът е със свободни повърхности и искате карта на отклоненията върху цялата повърхност. Структурирана светлина (нашият скенер Thor3D Calibry)
- Нужни са Ви само няколко размера за чертеж, измерени на ръка. Ръчно измерване на детайл (шублер, микрометър)
- Искате CAD модел от съществуващия детайл, а не протокол от измерване. От скан до CAD модел (scan to CAD)
| Параметър | Координатно-измервателна машина (CMM) | Структурирана светлина (нашият скенер Thor3D Calibry) |
|---|---|---|
| Точност | около ±1 до 5 µm | до 0,1 mm, Thor3D Calibry |
| Брой точки | около 300 точки за около 4 h | 2,5 милиона точки за 30 min, общо за метода |
| Достъп до повърхността | само достъпни повърхности | цялата видима повърхност |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Точност на CMM | от 1 до 5 µm | Wiki: tech/3d-scanning.md |
| Точки при допир | 300 точки | Първичен източник: S8/DATA/izvori/skan-qualitydigest-scanning-vs-cmm.html |
| Време за тези точки | 4 h | Първичен източник: S8/DATA/izvori/skan-qualitydigest-scanning-vs-cmm.html |
| Точки при скан | 2,5 милиона точки | Първичен източник: S8/DATA/izvori/skan-qualitydigest-scanning-vs-cmm.html |
| Време за скан | 30 min | Първичен източник: S8/DATA/izvori/skan-qualitydigest-scanning-vs-cmm.html |
| Допуск, при който CMM е основният метод | от 0,01 до 0,02 mm | Първичен източник: S8/DATA/izvori/skan-pshdesign-metrology-scanners.html |
| Точност на нашия Thor3D Calibry | 0,1 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:tochnost_mm |
Въпроси и отговори
За какви детайли е подходящо CMM измерване?
Да, за механично обработени, формовани, отляти и заварени детайли, на които се мерят външните размери със сонда за допир. Ние такава машина нямаме.
Колко точна е CMM?
От 1 до 5 µm по ISO 10360-2, като измерва само достъпни повърхности.
Колко точки измерва CMM в сравнение със скенер?
Около 300 точки за около 4 h при допир срещу 2,5 милиона точки за 30 min при скан.
Имате ли CMM?
Не, нямаме. Сканираме със Thor3D Calibry с точност до 0,1 mm и сравняваме със CAD. Ако допускът е по-тесен, предлагаме консултация.
Може ли скенерът да замени CMM?
Не за допуски на ниво микрони, например 0,01 до 0,02 mm при имплант. Върху свободни повърхности и за сравнение със CAD скенерът е по-подходящ.
