Ръчно измерване на детайл с шублер и микрометър: докъде стига и кога е нужен скенер

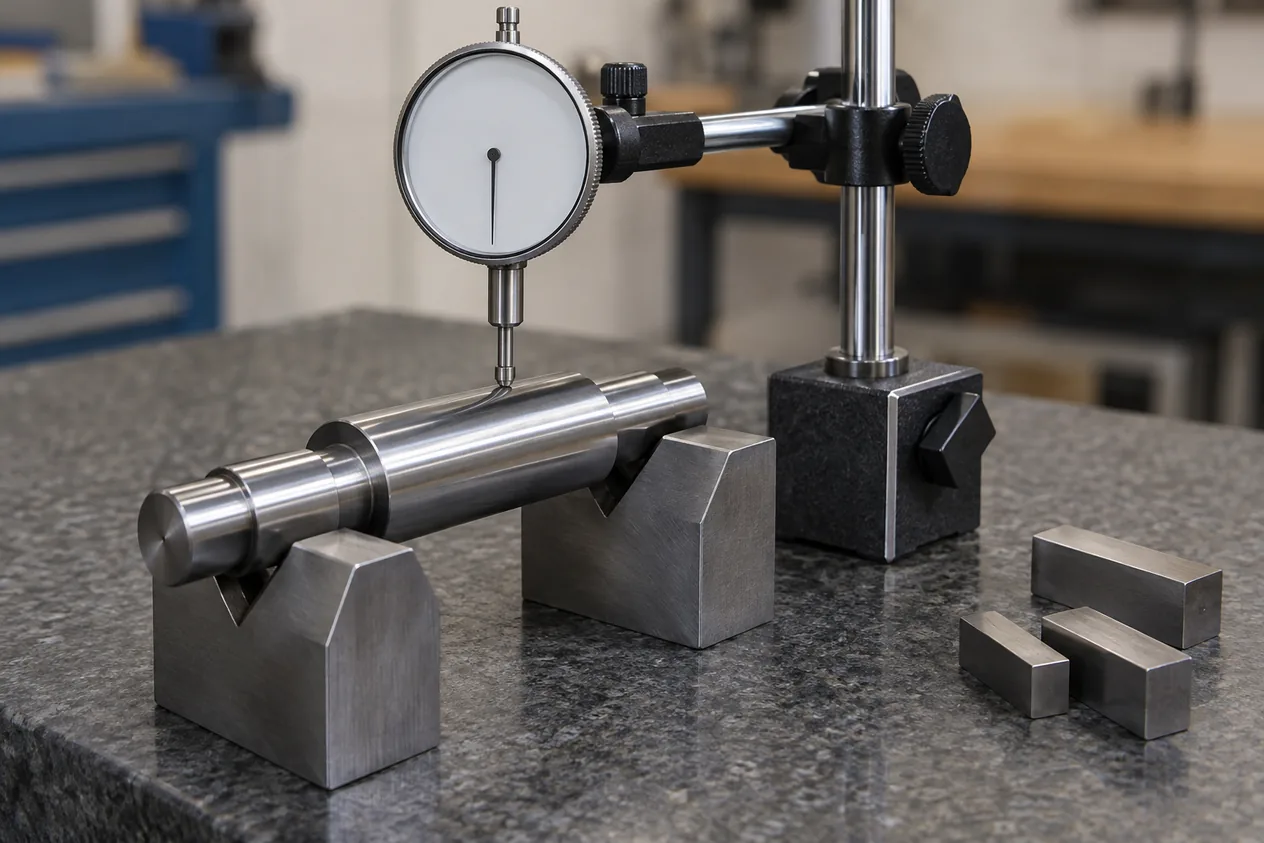

Ръчното измерване е снемане на размерите на детайл с контактни уреди като шублер и микрометър, за да се получи технически чертеж или CAD модел. Работи добре за прости детайли с равни стени, отвори и цилиндри, но не улавя свободни форми и бързо стига границата на уреда при тесен допуск.
Накратко
- Шублер
- Надежден при поле на допуска от 0,25 mm нагоре
- Микрометър
- Надежден при поле на допуска от 0,025 mm нагоре
- Правило за уреда
- Уредът трябва да е поне 4 пъти по-точен от допуска (4:1)
- Температура
- Референтна температура на измерването 20 °C
- Ориентир за цена
- За проста част от 90 до 150 EUR, когато размерите снемате Вие, и от 180 до 300 EUR, когато ги снемаме ние
Как работи
- Контакт с челюститеЧелюстите на шублера или вретеното на микрометъра докосват детайла. Контактният натиск и паралаксът при отчитане се добавят към грешката на измерването.
- Отчитане на скалатаДигиталният шублер има типична разделителна способност от 0,01 до 0,02 mm. Правилото е уредът да различава поне една десета от допуска.
- Микрометър с трещоткаМикрометърът има калибриран измервателен натиск и затова повтаря по-добре от шублера. Той е изборът, когато допускът падне под границата на шублера.
- Температура на измерванетоДетайлът и уредът се измерват при референтна температура, иначе размерът се коригира за разширението на материала.
- От бележки към чертежРазмерите се нанасят върху скица или CAD чертеж. Допускът от чертежа се потвърждава в офертата.
Как поръчвате
- Описвате детайлаНа reverseeng.edufacturing.com описвате за какво служи детайлът, от какъв материал е и колко броя са нужни.
- Избирате кой мериИли снемате размерите Вие и подавате снимки, скици или 2D чертеж, или размерите се снемат от нас.
- Получавате ориентир и офертаВиждате ориентир по клас на детайла, а точната цена се уточнява след преглед на детайла.
- Получавате чертеж или моделПолучавате технически чертеж или CAD модел с размерите и допуските, потвърдени в офертата.
Кога да изберете и кога не
Кога да изберете
- Детайлът е прост: равни стени, отвори, цилиндри и резби.
- Допускът е достатъчно широк за шублер, а за по-тесен имате микрометър.
- Искате чертеж или модел, а детайлът е лесен за достъп от всички страни.
Кога не
- Детайлът има свободна форма, като корпус или ергономична повърхност, която шублерът не обхваща. Структурирана светлина (нашият скенер Thor3D Calibry)
- Допускът е тесен и резултатът трябва да е проверен с протокол. Координатно-измервателна машина (CMM)
- Нужна Ви е резервна част по образец, а оригиналът се е износил или счупил. Резервна част по образец
| Параметър | Ръчно измерване на детайл (шублер, микрометър) | Структурирана светлина (нашият скенер Thor3D Calibry) |
|---|---|---|
| Какво се получава | трудно при сложна геометрия | облак от точки по цялата повърхност |
| Допуск, при който методът е подходящ | от 0,25 mm нагоре за шублер | точност на скенера до 0,1 mm |
| Брой точки и време при контактна сонда и при скан | около 300 точки за 4 часа (контактна сонда) | около 2,5 милиона точки за 30 минути (скан) |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Най-малък допуск за шублер | 0,25 mm | Правило: Най-малък допуск за шублер |
| Най-малък допуск за микрометър | 0,025 mm | Правило: Най-малък допуск за микрометър |
| Типична разделителна способност на дигитален шублер | от 0,01 до 0,02 mm | Правило: Типична разделителна способност на дигитален шублер |
| Отношение допуск към точност на уреда | 4 :1 най-малко | Правило: Отношение допуск към точност на уреда |
| Разделителна способност на уреда спрямо допуска | 0,1 от допуска най-много | Правило: Разделителна способност на уреда спрямо допуска |
| Референтна температура на измерването | 20 °C | Правило: Референтна температура на измерването |
| Ориентир за проста част, когато размерите снемате Вие | от 90 до 150 EUR | Данни: uslugi/uslugi.json:uslugi.revers.ceni |
| Ориентир за проста част, когато размерите снемаме ние | от 180 до 300 EUR | Данни: uslugi/uslugi.json:uslugi.revers.ceni |
Въпроси и отговори
шублер микрометър измерване цена
90 до 150 EUR е ориентирът за проста част, когато размерите снемате Вие, и от 180 до 300 EUR, когато ги снемаме ние. Точната цена е по оферта след преглед на детайла.
шублер микрометър измерване онлайн
Не, самото измерване е физическо. Онлайн подавате снимки, скици или 2D чертеж с размерите, които сте снели, а допускът се потвърждава в офертата.
Кога шублерът не е достатъчен?
Не, при допуск под 0,25 mm шублерът не стига: несигурността от отчитане и натиск поглъща по-голямата част от него и е нужен микрометър. Под 0,025 mm и микрометърът не стига.
Колко пъти по-точен трябва да е уредът от допуска?
4 пъти най-малко, тоест 4:1, а в идеалния случай 10:1. Така рискът да се оцени грешно годна или негодна част остава приемлив.
При каква температура се измерва детайл?
20 °C е международната референтна температура. При друга температура размерът се коригира за разширението на материала.
