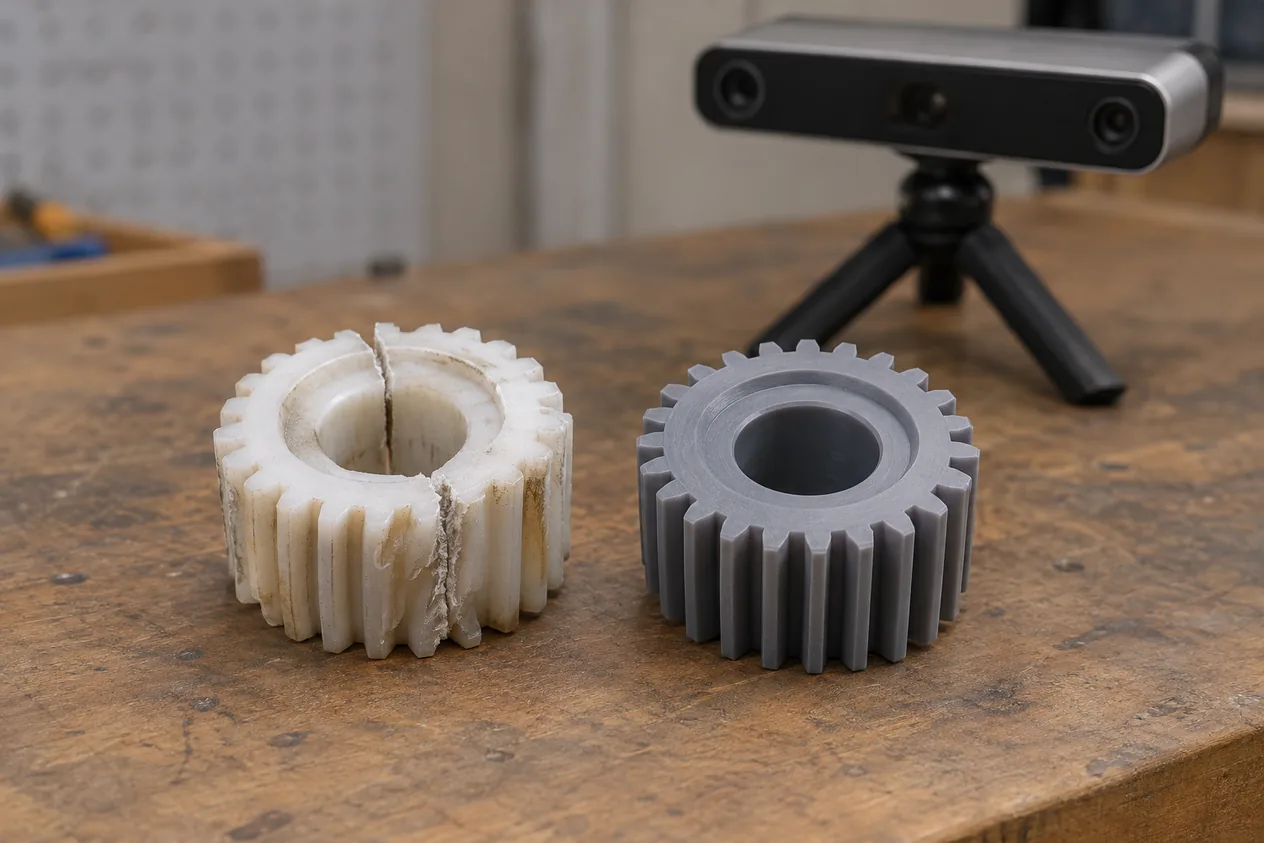

Резервна част по образец: 3D модел и чертеж от счупена или износена част
Резервната част по образец се възстановява от самата част: мерят се размерите, сложните повърхнини се сканират, а липсващото при счупване се довършва по другата половина или по функцията на възела. Резултатът е 3D модел, 2D чертеж с допуски и протокол с размери, по които частта се изработва.
Накратко
- Какво получавате
- 3D модел (STEP и STL), 2D чертеж с допуски и протокол с размери
- Цена
- Поръчка от 90 EUR, инженерен час 50 EUR
- Точност на нашия скенер
- До 0,1 mm (Thor3D Calibry, структурирана светлина)
- Кога стига шублерът
- Когато допускът на размера е поне 0,25 mm
- Кога е нужен микрометър
- Когато допускът падне под 0,25 mm, до 0,025 mm
- Точност на уреда
- Поне 4 пъти по-добра от допуска, който се проверява
Как работи
- Снемане на часттаЧастта се снима от няколко страни с линийка или шублер до нея. Двете половини на счупена част се пазят заедно, защото липсващият контур се възстановява по другата половина.
- Измерване на размеритеШублерът е надежден за размери с допуск от поне 0,25 mm; под него е нужен микрометър. Затова не се измерва всичко с един уред.
- Колко точен трябва да е уредътУредът за измерване е поне 4 пъти по-точен от допуска, който проверява. Иначе грешката на измерването влиза в допуска на новата част.
- Сканиране на сложната формаСвободните повърхнини, които шублерът не стига, се сканират със структурирана светлина. Нашият скенер Thor3D Calibry е с точност до 0,1 mm и разделителна способност на точките 0,6 mm, затова по-дребни детайли се мерят ръчно.
- От мрежа към CAD моделМрежата от скана се превръща в параметричен CAD модел с равнини, цилиндри и отвори. Липсващото се довършва по другата половина или по функцията на възела.
- Допуски по пасванетоРазмерите на пасване се вземат от възела, в който частта работи, по система ISO 286, а не се преписват от износената повърхност.
Как поръчвате
- Какво иматеНа reverseeng.edufacturing.com избирате с какво започваме: частта е в ръката Ви, имате сканиран файл, частта е плоска или може да е стандартна, например лагер.
- Снимки на часттаКачвате снимки на частта от няколко страни, с линийка или шублер до нея, или сканиран файл.
- Колко е сложна часттаПосочвате формата: само равни стени и цилиндри, радиуси и резби, или свободни повърхнини. От това зависи класът и цената.
- ОфертаКраси преглежда снимките и размерите и Ви пише с цена и срок или с въпрос, ако нещо липсва.
- Модел, чертеж и протоколСлед Вашето „да“ получавате 3D модел, 2D чертеж с допуски и протокол с размери. Изработеното копие и куриерът се заплащат отделно.
Кога да изберете и кога не
Кога да изберете
- Частта е счупена, износена или спряна от производство и няма чертеж.
- Имате образеца или поне едната му половина, от който могат да се вземат размери.
- Частта трябва да пасне във възел със съществуващи размери и допуски.
Кога не
- Нямате образец, а само идея или скица: тогава е нужен 3D модел по скица или размери. 3D модел по скица или размери
- Нужен Ви е само контрол на сериен детайл спрямо чертеж, без нова част: това е сканиране за проверка. Структурирана светлина (нашият скенер Thor3D Calibry)
- Копието трябва да е метално и въртящо се: сканирането дава модела, а изработката е със струговане. CNC струговане
| Параметър | Резервна част по образец | Ръчно измерване на детайл (шублер, микрометър) |
|---|---|---|
| Достижима точност | до 0,1 mm със скенер за сложните повърхнини | допуск от поне 0,25 mm със шублер |
| По-фин уред | скенерът улавя точки на разстояние 0,6 mm, не фини допуски | допуск от поне 0,025 mm с микрометър |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Точност на скенера Thor3D Calibry | 0,1 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:tochnost_mm |
| Разделителна способност на точките на скенера | 0,6 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:razdelitelna_mm |
| Най-малък допуск, за който стига шублер | 0,25 mm | Правило: Най-малък допуск, за който стига шублер |
| Най-малък допуск, за който стига микрометър | 0,025 mm | Правило: Най-малък допуск, за който стига микрометър |
| Точност на уреда спрямо допуска | 4 пъти | Правило: Точност на уреда спрямо допуска |
| Поръчка от | 90 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/revers.json:ceni.ot_eur |
| Инженерен час | 50 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/revers.json:ceni.stavka_eur_chas |
| Проста част, мерите Вие (ориентир) | от 90 до 150 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/revers.json:ceni.klasove.sam |
| Проста част, мерим ние (ориентир) | от 180 до 300 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/revers.json:ceni.klasove.inzhener |
Въпроси и отговори
Може ли да се направи резервна част, която вече не се произвежда?
Да, ако има образец или поне едната му половина: размерите се вземат от нея, сложните повърхнини се сканират, а липсващото се довършва по другата половина или по функцията на възела.
Колко точно е сканирането на счупена част?
0,1 mm е точността на нашия скенер, но с разделителна способност на точките 0,6 mm, така че по-дребни детайли се мерят ръчно.
Достатъчен ли е шублерът за измерване на частта?
Да, когато допускът на размера е поне 0,25 mm; под това е нужен микрометър, който е надежден до допуск от 0,025 mm.
Колко струва резервна част по образец?
90 EUR е началото на поръчка, като инженерният час е 50 EUR. За проста част ориентирът е от 90 до 150 EUR, ако мерите Вие, и от 180 до 300 EUR, ако мерим ние; точната цена е по оферта.
