3D модел по скица или размери: от рисунка на ръка до STEP файл

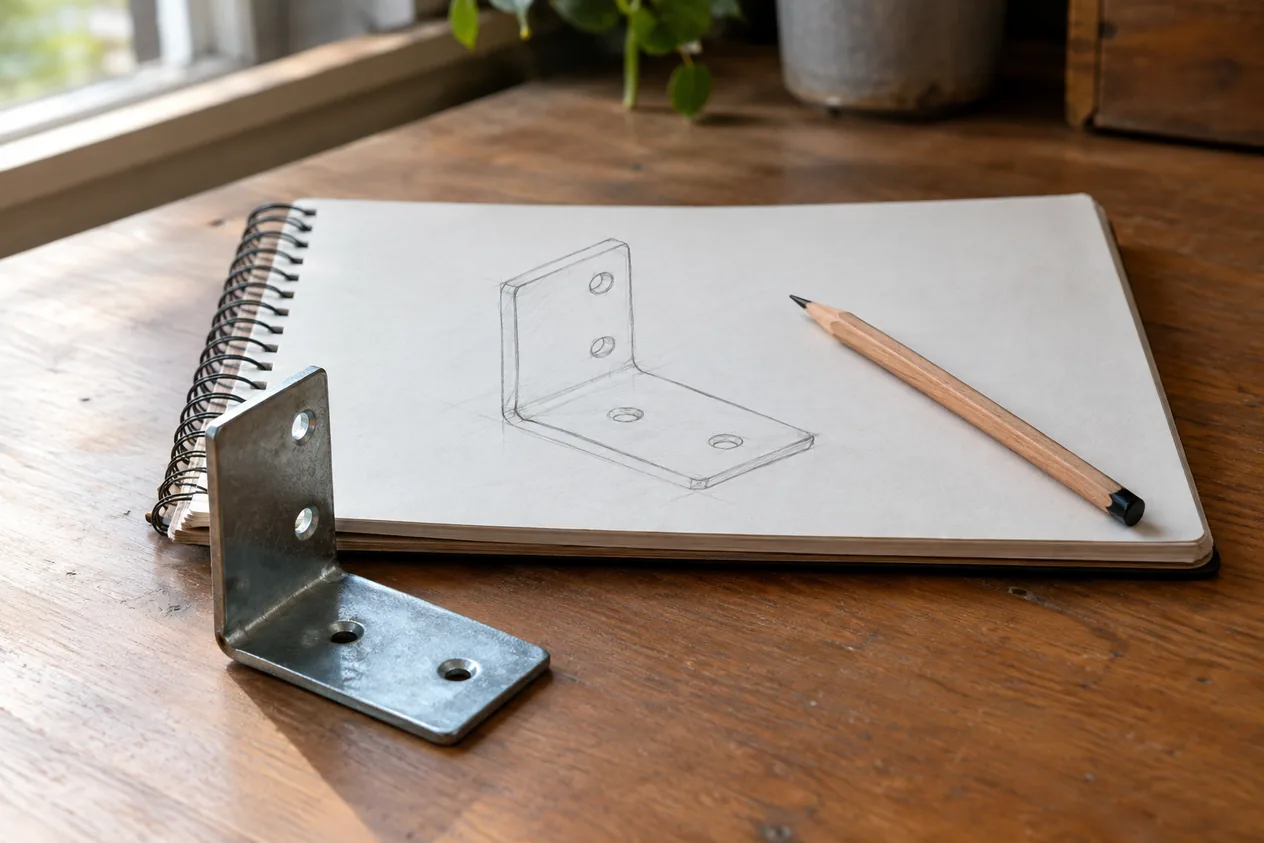

3D модел по скица е детайл, построен в CAD от рисунка на ръка, снимка с линийка до детайла или списък с размери. Размерите от скицата стават параметри на модела, а резултатът е STEP файл, по който детайлът може да се принтира на 3D принтер или да се изработи на машина.
Накратко
- Какво приемаме
- Снимки, скици, PDF, STEP, STL, DWG и DXF
- Файлове към заданието
- До 10 файла
- Размер на файл
- До 50 MB всеки (52 428 800 байта)
- Вертикален отвор при FDM
- Добавка поне 0,1 mm към диаметъра, защото отворът излиза по-малък
- Най-малък отвор при FDM
- Диаметър поне 2,0 mm
- Размерно отклонение
- Около 0,5 % при FDM като ориентир
- Какво получавате
- Файлове STL и STEP
Как работи
- Размерите от скицатаОт скицата и снимките се снемат размерите: дължина, ширина, височина, диаметри на отвори и дебелина на стената. Каквото липсва, се уточнява с Вас, а не се налучква.
- Напълно определена скицаКонтурът се чертае в CAD така, че всеки размер и връзка да са зададени. Недоопределена скица води до части, които се плъзгат при преизчисляване.
- Тяло от скицатаОт скицата се получава тяло чрез издърпване или въртене. Заоблянията и скосяванията се добавят последни, защото рано добавени усложняват ръбовете и чупят следващите операции.
- Размери за технологиятаРазмерите се коригират според изработката: вертикалните отвори при FDM се чертаят малко по-големи, а между свързвани части се оставя хлабина.
- Сверяване преди предаванеОбемът и габаритите на модела се сверяват с очакваните от скицата, преди да се предаде STEP файлът.
Как поръчвате
- Описвате детайлаНа 3ddesign.edufacturing.com избирате «Нов детайл» и пишете за какво служи детайлът и къде стои.
- Качвате скицата и размеритеСнимате скицата, добавяте размерите, които знаете, и снимка с линийка до детайла, ако има образец. Каквото не знаете, оставете празно.
- Получавате отговорКраси преглежда заданието и Ви отговаря до 1 работен ден с цена и срок или с въпрос, ако нещо липсва.
- Преглеждате идеен вариантПолучавате идеен вариант: одобрявате го или отбелязвате къде искате промяна.
- Получавате файловетеСлед плащането файловете се отключват за изтегляне: STL и STEP. За 3D принтиране при нас продължавате със същия файл.
Кога да изберете и кога не
Кога да изберете
- Имате скица на ръка, снимка или размери и искате чист 3D модел на детайла.
- Нужен Ви е STEP файл, който да отворите в друга CAD програма или да дадете на производител.
- Ще принтирате детайла и искате отворите и пасването да са съобразени с технологията.
Кога не
- Имате само образец на счупена част и не знаете размерите: частта се мери или сканира, не се налучква. Резервна част по образец
- Имате готов 3D файл, който програмата за 3D принтиране не приема. Поправка и преобразуване на 3D модел (STL към STEP)
- Имате готов модел и Ви трябва само чертеж с размери и толеранси. Технически чертеж с допуски
| Параметър | 3D модел по скица или размери | Поправка и преобразуване на 3D модел (STL към STEP) |
|---|---|---|
| Какво подавате | скица на ръка, снимка с линийка до детайла, PDF или файл | мрежа във формат STL, OBJ или 3MF, или чертеж в PDF и DXF |
| Първата проверка | добавка поне 0,1 mm към диаметъра на вертикален отвор | точно 2 триъгълника на всеки ръб |
| Файлове на изхода | STL и STEP | STL и STEP |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Добавка към диаметъра на вертикален отвор при FDM | поне 0,1 mm | Правило: Добавка към диаметъра на вертикален отвор при FDM |
| Най-малък диаметър на отвор при FDM | 2 mm | Правило: Най-малък диаметър на отвор при FDM |
| Размерно отклонение при FDM | 0,5 % | Правило: Размерно отклонение при FDM |
| Хлабина между сглобяеми части при FDM | от 0,1 до 0,5 mm | Правило: Хлабина между сглобяеми части при FDM |
| Проектна стена при FDM | 1,5 mm | Правило: Проектна стена при FDM |
| Файлове към едно задание | до 10 файла | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:files.max_files |
| Размер на един файл (52 428 800 байта) | до 50 MB | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:files.max_bytes |
| Безплатен разговор по заданието | до 30 минути | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:actions.razgovor.label |
| Консултация по заданието, 1 час | 50 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:konsultaciya.price_eur |
| Първи отговор по заданието | до 1 работен ден | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:etapi.0.klient |
Въпроси и отговори
Как да получа 3D модел по скица онлайн?
Да, може изцяло онлайн: на 3ddesign.edufacturing.com описвате детайла, качвате снимка на скицата и размерите, а Краси Ви отговаря до 1 работен ден с цена и срок или с въпрос.
Правите ли 3D модел по скица на ръка?
Да, може да започнете със скица на ръка. Снимайте я и я качете със заданието, до 10 файла по 50 MB всеки. Нанесете размерите, които знаете, а каквото не знаете, оставете празно: Краси ще го уточни с Вас.
Може ли да ми направите 3D модел по снимка?
Да, може да започнете със снимка. Снимайте детайла с линийка до него, опишете за какво служи и качете снимките със заданието. Помагат още размерите, условията на работа и с какво се сглобява детайлът.
Нямам чертеж и размери, какво да направя?
Не е нужно да имате чертеж. Снимайте детайла с линийка до него, опишете къде стои и с какво се сглобява и качете снимките. Каквото не знаете, оставете празно: Краси ще го уточни с Вас.
Колко струва 3D проектирането по скица?
30 минути разговор са безплатни, консултацията е 50 EUR на час, а проектът се оценява по оферта, след като Краси прегледа заданието Ви. Цената на проекта виждате в офертата, преди да я приемете.
