Поправка на 3D модел: затваряне на мрежата и преобразуване от STL към STEP

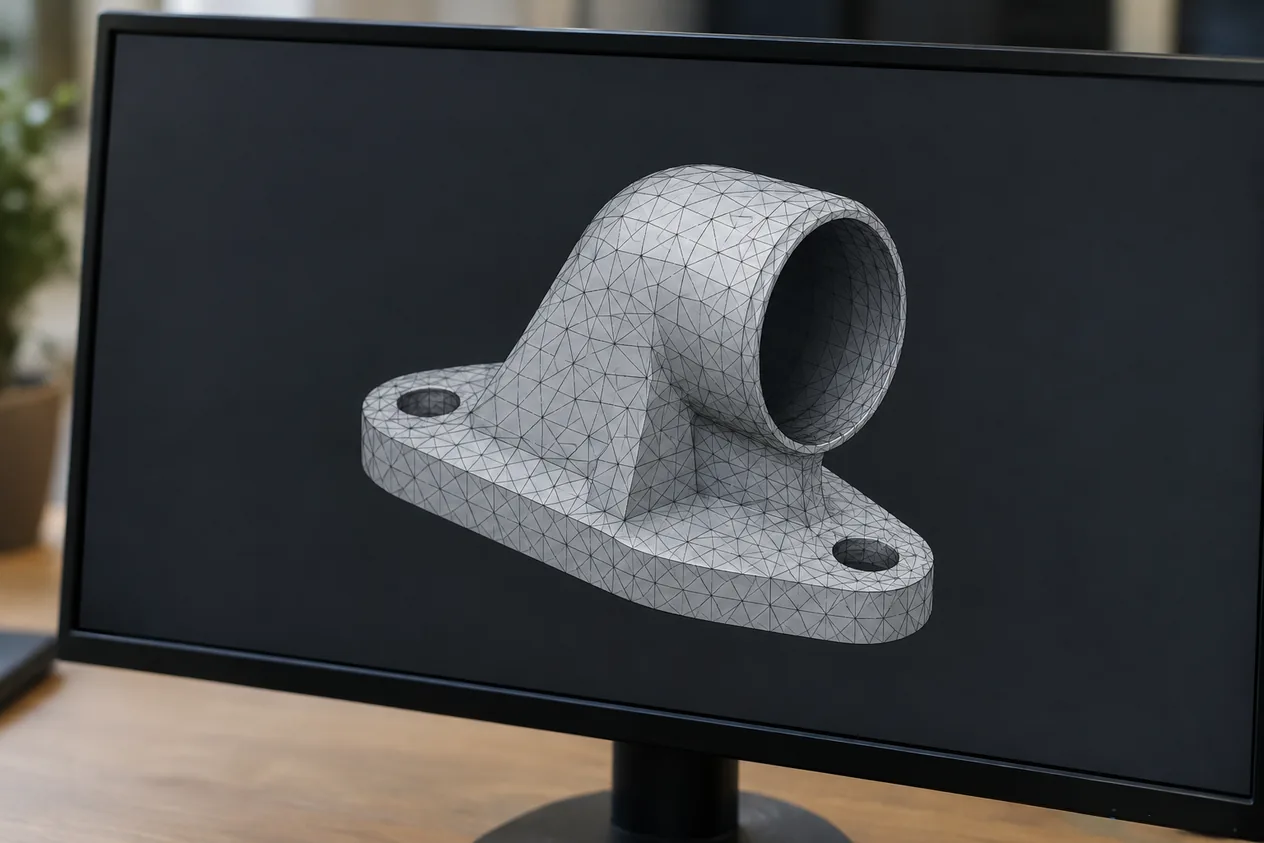

Поправката на 3D модел затваря дупките в мрежата от триъгълници, премахва пресичащите се и обърнатите повърхности и оставя един цялостен затворен обем, който програмата за 3D принтиране приема. Когато е възможно, моделът се прави и като STEP.
Накратко
- Ръб на затворена мрежа
- Общ за точно 2 триъгълника: един означава дупка, три или повече означават неясна нормала
- Проверка по Ойлер
- V - E + F = 2 за затворена мрежа без тунели
- Върхове, които не са многообразие
- 0 преди подготовката за 3D принтиране
- Самопресичащи се триъгълници
- 0, иначе слайсерът дава фантомни стени
- Обърнати нормали
- 0, иначе вътрешността се смята за външност
- Сливане на върхове
- На разстояние 0,1 mm при милиметрова скала
- Какво получавате
- Файлове STL и STEP
Как работи
- Проверка на мрежатаБроим на колко триъгълника е общ всеки ръб. Ръб с един триъгълник е отворен шев, а ръб с три или повече е неясна повърхност. И двата спират слайсера.
- Слепване и чистенеСъвпадащите върхове се сливат на малко разстояние, а откъснатите парчета се махат, така че да остане един свързан обем. Скалата се прилага първа, за да не се изкривят разстоянията.
- Нормали навънНормалите се насочват навън, защото слайсерът смята обърнатата повърхност за вътрешност и запълва детайла неправилно или го оставя празен.
- Редактируем CAD, когато трябваSTEP от триъгълници пази същите триъгълници. Ако детайлът трябва да се редактира с размери и отвори, той се проектира наново в CAD и получавате истински STEP модел.
- Сверяване на изходаПреди предаване се проверява, че мрежата е един затворен обем по характеристиката на Ойлер, и файлът се записва в двоичен STL.
Как поръчвате
- Избирате «Преработка»На 3ddesign.edufacturing.com избирате «Преработка на съществуващ детайл» и описвате какво не работи, например че програмата за 3D принтиране отказва модела.
- Качвате моделаКачвате STL, OBJ или 3MF, а ако имате само хартиен чертеж, снимка или PDF и DXF. Приемат се и STEP файлове.
- Получавате офертаКраси преглежда файла и Ви пише с цена и срок или с въпрос, ако нещо липсва. Поправката се оценява по оферта.
- Преглеждате резултатаПолучавате вариант за преглед: одобрявате го или отбелязвате какво още да се промени.
- Получавате файловетеСлед плащането файловете се отключват за изтегляне: STL и STEP. Поправеният модел можете да поръчате за 3D принтиране при нас със същия файл.
Кога да изберете и кога не
Кога да изберете
- Програмата за 3D принтиране отказва модела или показва дупки, обърнати повърхности и пресичания.
- Моделът е свален от интернет или е получен от скан и има отворени шевове.
- Имате само хартиен или 2D чертеж и Ви трябва 3D модел.
Кога не
- Моделът е от скан и Ви трябва редактируем CAD модел с размери, а не затворена мрежа. От скан до CAD модел (scan to CAD)
- Нямате модел, а само скица или размери. 3D модел по скица или размери
- Файлът е в ред и искате само да знаете как ще се принтира. Моделиране чрез полагане на разтопен материал (FDM)
| Параметър | Поправка и преобразуване на 3D модел (STL към STEP) | 3D модел по скица или размери |
|---|---|---|
| Какво подавате | мрежа във формат STL, OBJ или 3MF, или чертеж в PDF и DXF | скица на ръка, снимка с линийка до детайла, PDF или файл |
| Първата проверка | точно 2 триъгълника на всеки ръб | добавка поне 0,1 mm към диаметъра на вертикален отвор |
| Файлове на изхода | STL и STEP | STL и STEP |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Триъгълници на всеки ръб на затворена мрежа | 2 броя | Правило: Триъгълници на всеки ръб на затворена мрежа |
| Характеристика на Ойлер V - E + F за затворена мрежа | 2 | Правило: Характеристика на Ойлер V - E + F за затворена мрежа |
| Върхове, които не са многообразие | 0 броя | Правило: Върхове, които не са многообразие |
| Самопресичащи се триъгълници | 0 броя | Правило: Самопресичащи се триъгълници |
| Обърнати нормали | 0 броя | Правило: Обърнати нормали |
| Свързани тела в един детайл | 1 брой | Правило: Свързани тела в един детайл |
| Разстояние за сливане на върхове | 0,1 mm | Правило: Разстояние за сливане на върхове |
| Най-голямо отклонение на хордата от кривата | 0,1 mm | Правило: Най-голямо отклонение на хордата от кривата |
| Най-голямо отклонение на хордата за SLA | 0,02 mm | Правило: Най-голямо отклонение на хордата за SLA |
| Размер на един триъгълник в двоичен STL | 50 байта | Правило: Размер на един триъгълник в двоичен STL |
Въпроси и отговори
Как да превърна STL в STEP онлайн?
Да, на сайта има безплатен инструмент за STL към STEP, но резултатът е мрежа от триъгълници, а не CAD модел с отвори и размери. Ако детайлът трябва да се редактира, изпратете STL файла със заданието и ние го проектираме наново.
Може ли STL файл да стане истински STEP файл?
Не директно. STL описва повърхността с триъгълници, а STEP пази точни повърхнини, цилиндри и отвори. Автоматичното преобразуване дава STEP от триъгълници, а редактируем модел се получава само с ново проектиране в CAD.
Губи ли се точност при преобразуване на STL към STEP?
Не се добавя точност: STEP от триъгълници пази същите триъгълници, а ръбовете и отворите не се разпознават като отделни елементи. Точността остава тази на мрежата, затова хордата се държи най-много 0,1 mm, а за SLA 0,02 mm.
Може ли да се поправи STL във FreeCAD?
Да, FreeCAD отваря STL и има «Анализ и поправка» на мрежата за дубликати, изродени лица и ръбове, които не са многообразие. Получената повърхност обаче остава от триъгълници и не е CAD модел с размери.
Как да получа STEP от моя STL файл?
Да, може: изпратете STL файла със заданието и ние го проектираме отново като редактируем STEP модел. Безплатният инструмент на сайта дава само STEP от триъгълници без отвори и размери.
