Scan to CAD: от 3D скан на детайла до STEP модел и чертеж
Scan to CAD е превръщането на 3D скан на реален детайл, който е мрежа от триъгълници, в параметричен CAD модел с равнини, цилиндри, отвори и размери, който може да се редактира и да се изработи. На практика това е реверсивен инженеринг, а резултатът е STEP модел и чертеж.
Накратко
- Скенер
- Thor3D Calibry, точност до 0,1 mm
- Размер на обекта
- От 0,3 до 10 m
- Какво получавате
- 3D модел (STEP и STL), 2D чертеж с толеранси и протокол с размери
- Цена
- Инженерен час 50 EUR, поръчка от 90 EUR
- Шум на слетия скан
- От 0,16 до 0,24 mm при нашия скенер, затова размерите се сверяват с модела
Как работи

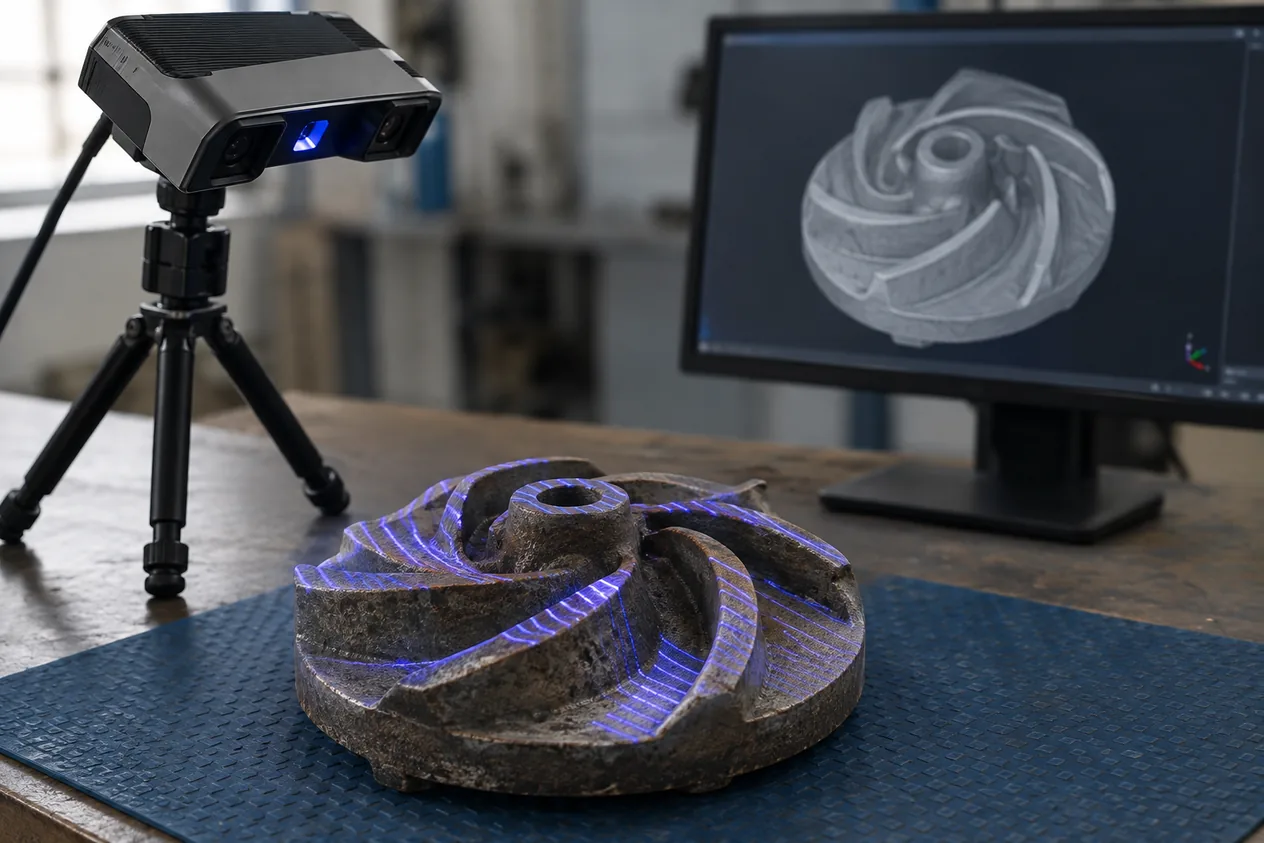

- Скенерът снима повърхносттаСкенерът прехвърля повърхността на детайла в облак от точки с координати x, y, z. Структурираната светлина улавя фините форми бързо, но на нея влияе околното осветление.
- Облакът става мрежаОтделните снимки се подравняват в един облак от точки, а от него се строи мрежа от триъгълници (STL). Тя още не знае, къде е отвор и къде е радиус.
- Мрежата се прави годна за работаДупките се затварят и мрежата се проверява: всеки ръб е общ за точно два триъгълника, иначе повърхността има отворен шев или неясна нормала.
- Разпознаваме геометриятаПо мрежата се търсят равнини, цилиндри, отвори и радиуси, а размерите се привеждат към стандартните стойности. Простата триъгълна мрежа, записана директно като STEP, дава многократно повече лица от истинския CAD модел и няма разпознати отвори.
- Моделът се сверява със сканаГотовият CAD модел се наслагва върху скана и се мери отклонението по цялата повърхност: най-голямо, средно и средноквадратично. Така се вижда, къде моделът се отдалечава от детайла.
Как поръчвате
- Показвате часттаНа reverseeng.edufacturing.com казвате с какво започваме: частта е у Вас, имате скан, частта е плоска или е стандартна. Качвате снимки с линийка до детайла или готов файл: STL, OBJ, PLY, 3MF или STEP.
- Описвате сложносттаОтбелязвате формата (само равни стени и цилиндри, радиуси и резби или свободни повърхнини) и най-големия размер. От това зависи класът на частта и ориентирът за цената.
- Избирате оферта или разговорИзбирате оферта или безплатен разговор. За заявката важи NDA, подписано от нас.
- Получавате цена и срокКраси преглежда снимките и размерите и Ви пише с цена и срок. Моделът, чертежът и протоколът с размерите са включени в цената.
Кога да изберете и кога не
Кога да изберете
- Имате физически детайл без чертеж и Ви трябва редактируем STEP модел.
- Частта е счупена, износена или спряна от производство и искате нова по образец.
- Нужен Ви е чертеж с допуски, по който да се поръча изработка.
Кога не
- Нужен Ви е само самият скан, без CAD модел. Структурирана светлина (нашият скенер Thor3D Calibry)
- Частта е проста и може да се измери с шублер, а скицата и размерите стигат. 3D модел по скица или размери
- Имате готов STL и искате само поправка или превръщане към STEP. Поправка и преобразуване на 3D модел (STL към STEP)
| Параметър | От скан до CAD модел (scan to CAD) | Структурирана светлина (нашият скенер Thor3D Calibry) |
|---|---|---|
| Какво получавате | STEP и STL модел, 2D чертеж с толеранси, протокол с размери | Облак от точки с координати x, y, z |
| Мярка за качество | Грешка на модела под 0,04 mm при проста скоба (наш тест) | Точност на скенера до 0,1 mm |
| Цена | Инженерен час 50 EUR | По оферта |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Точност на скенера Thor3D Calibry | 0,1 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:tochnost_mm |
| Точкова разделителна способност на скенера | 0,6 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:razdelitelna_mm |
| Най-малък обект за скенера | 0,3 m | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:obekt_ot_m |
| Най-голям обект за скенера | 10 m | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:obekt_do_m |
| Шум на слетия скан | от 0,16 до 0,24 mm | Wiki: sources/2026-09/2026-09-26--session-scan-to-cad-2-tavan-informaciya.md |
| Грешка на възстановена проста скоба в нашия тест | под 0,04 mm | Wiki: sources/2026-09/2026-09-21--session-scan-to-cad-gigove.md |
| Шум на скана в същия тест | 0,05 mm | Wiki: sources/2026-09/2026-09-21--session-scan-to-cad-gigove.md |
| Триъгълници на ръб във валидна мрежа | 2 триъгълника на ръб | Правило: Триъгълници на ръб във валидна мрежа |
| Ойлерова характеристика на затворена мрежа без тунели | 2 | Правило: Ойлерова характеристика на затворена мрежа без тунели |
| Най-голямо отклонение на хордата в STL от CAD | 0,1 mm | Правило: Най-голямо отклонение на хордата в STL от CAD |
| Инженерен час | 50 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/revers.json:ceni.stavka_eur_chas |
| Поръчка от | 90 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/revers.json:ceni.ot_eur |
| Ориентир за проста част, когато мерим ние | от 180 до 300 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/revers.json:ceni.klasove.0.inzhener |
| Безплатен разговор, до | 30 минути | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/revers.json:actions.razgovor.label |
Въпроси и отговори
Предлагате ли scan to CAD услуга?
Да. Скенираме с Thor3D Calibry и строим CAD модела по скана на сайта reverseeng.edufacturing.com. Резултатът е STEP и STL модел, чертеж с толеранси и протокол с размерите. Цената е по оферта след преглед на детайла.
Може ли scan to CAD да е безплатно?
Не. Моделът е инженерна работа и се плаща: инженерният час е 50 EUR, а поръчката започва от 90 EUR. Безплатен е само разговорът до 30 минути, на който обсъждаме частта.
Може ли изкуствен интелект сам да превърне скана в CAD модел?
Не напълно. В нашите тестове с осем еталонни детайла автоматичното възстановяване намери 137 от 202 параметъра. Свободните форми, валовете и ребрата остават ръчна работа на инженер.
Получавам ли модел, който се отваря в SolidWorks или Fusion 360?
Да. STEP е неутрален формат и се отваря във всички основни CAD програми. Получавате го заедно със STL и с чертеж.
Колко точен е моделът спрямо скана?
0,04 mm или по-малко в нашия тест: проста скоба от скан с шум 0,05 mm. Слетият скан на нашия скенер има шум от 0,16 до 0,24 mm, затова точността зависи от шума и размерите се сверяват с протокола.
