Лазерна триангулация: 3D скенер с лазерна линия, точност и кога я избирате
Лазерната триангулация е метод за 3D сканиране, при който лазерна линия пада върху повърхността, а камера под известен ъгъл засича как линията се огъва и от това изчислява положението на всяка точка. Подхожда за тъмни, лъскави и големи обекти, но самите ние сканираме със структурирана светлина, не с лазерен скенер.
Накратко
- Точност
- От 0,05 до 0,1 mm при лазерно сканиране
- Време
- Пълен 3D скан за 5 до 30 мин
- Повърхности
- Лазерната линия се справя с тъмни, лъскави и въглеродни повърхности по-добре от структурираната светлина
- Най-добри ръчни скенери
- От 0,020 до 0,025 mm при сертифицирани условия за ръчни лазерни скенери от клас HandySCAN BLACK Elite и FreeScan UE Pro
- Какво правим ние
- Не сканираме с лазерна линия. Нашият скенер е Thor3D Calibry с точност до 0,1 mm
Как работи

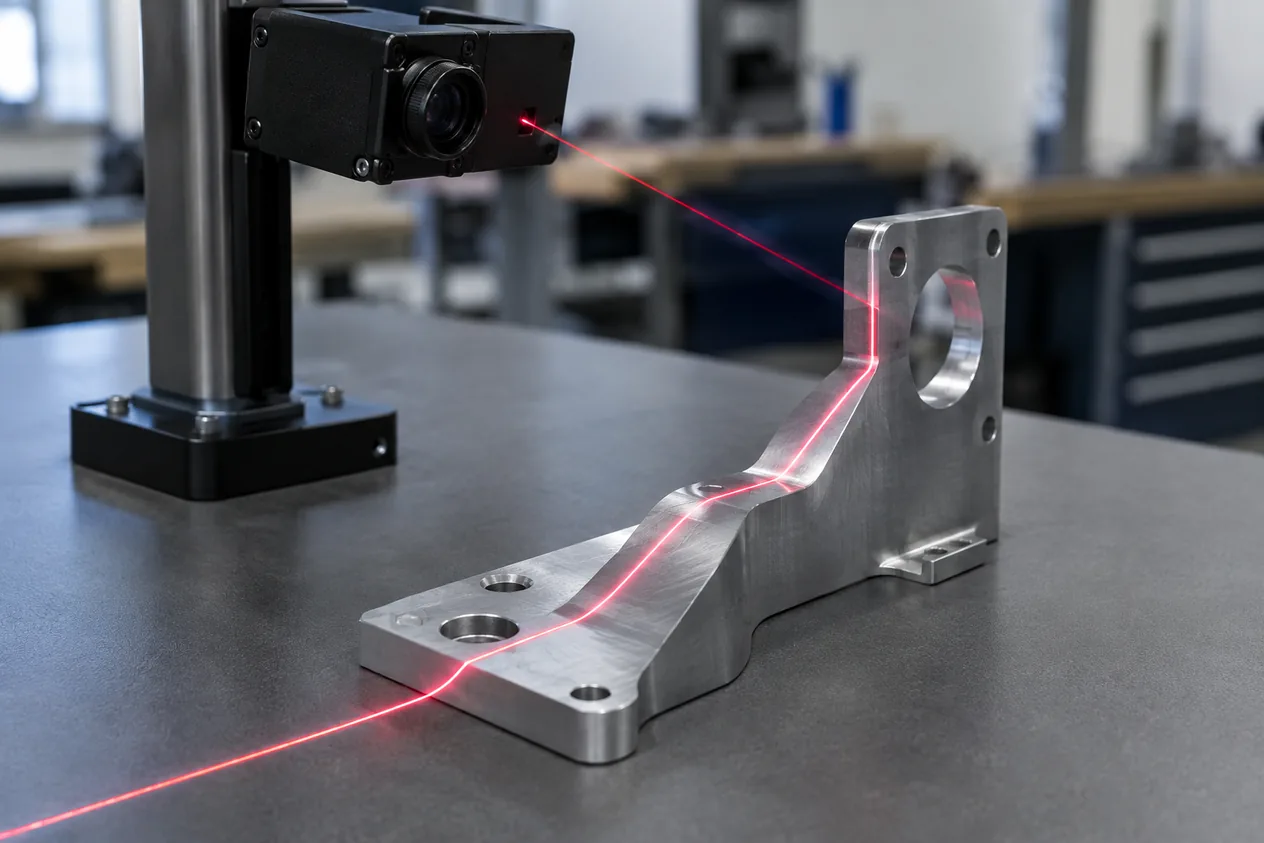

- Линия върху повърхносттаСкенерът проектира лазерна линия, която минава по детайла като ивица и се огъва по неговата форма.
- Камера под ъгълКамера, разположена на известно разстояние от лазера, снима огънатата линия. Положението на линията в кадъра зависи от разстоянието до повърхността.
- ТриангулацияЛазерът, камерата и точката върху детайла образуват триъгълник. Знаят се основата и ъглите, затова координатите на точката се изчисляват.
- Облак от точкиДокато линията се движи по детайла, от стотици кадри се събира облак от точки, който после става триъгълна мрежа.
- Проследяване на скенераПри големи обекти скенерът се води от измервателна ръка или оптичен тракер, за да се пази точността на цялата сглобка.
Как поръчвате
- Описвате обектаНа 3dscan.edufacturing.com посочвате размера, материала, цвета и лъскавината на повърхността и за какво Ви е скенът.
- Качвате снимкиВодена стъпка по стъпка проверка по снимки показва размера и вида на повърхността още преди оферта.
- Получавате честна препоръка за методаАко детайлът е толкова лъскав или тъмен, че се нуждае от лазерен скенер, го казваме преди поръчката. Сканираме с Calibry и не обещаваме метод, който не ползваме.
- Получавате резултатОблакът от точки се почиства и се слива в мрежа. При нужда мрежата става CAD модел, т.е. scan to CAD.
Кога да изберете и кога не
Кога да изберете
- Детайлът е тъмен, лъскав или от въглеродни влакна и не бива да се матира.
- Голяма конструкция се измерва на място, където скенерът отива при обекта, а не обратно.
- Нужна Ви е точност от най-високия клас при сертифицирано ръчно оборудване.
Кога не
- Детайлът е малък, матов и сложен по форма и Ви трябва цялата повърхност. Това е нашият метод. Структурирана светлина (нашият скенер Thor3D Calibry)
- Обектът е толкова голям, че се измерва като помещение или площадка. Време на полета и LiDAR (далечно сканиране)
- Нужен Ви е само CAD модел от физическа част за ремонт или производство. От скан до CAD модел (scan to CAD)
| Параметър | Лазерна триангулация | Структурирана светлина (нашият скенер Thor3D Calibry) |
|---|---|---|
| Типична точност | от 0,05 до 0,1 mm | от 20 до 50 µm |
| Време за пълен скан | от 5 до 30 мин | от 5 до 15 мин |
| Тъмни и лъскави повърхности | по-устойчива | по-чувствителна към светлина и отражения |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Типична точност на лазерно сканиране | от 0,05 до 0,1 mm | Wiki: tech/3d-scanning.md |
| Време за пълен 3D скан | от 5 до 30 мин | Wiki: tech/3d-scanning.md |
| Точност на сертифицирани ръчни лазерни скенери | от 0,020 до 0,025 mm | Първичен източник: S8/DATA/izvori/skan-pshdesign-metrology-scanners.html |
| Лазерни линии в един скенер от клас TrackScan Sharp | 99 линии | Първичен източник: S8/DATA/izvori/skan-scantech-trackscan-sharp.pdf |
| Обемна точност на оптична система с лазерни линии в обем 10,4 m³ | 0,048 mm | Първичен източник: S8/DATA/izvori/skan-scantech-trackscan-sharp.pdf |
| Точност на нашия скенер Thor3D Calibry | 0,1 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:tochnost_mm |
Въпроси и отговори
лазерна триангулация цена
Не даваме цена за лазерна триангулация, защото не работим с лазерен скенер. За 3D сканиране с Calibry цената е по оферта след преглед на обекта.
лазерна триангулация пловдив
Не, лазерна триангулация не извършваме. Сканираме със структурирана светлина по поръчка през 3dscan.edufacturing.com.
Колко точно е лазерното сканиране?
0,05 до 0,1 mm е типичният диапазон за лазерно сканиране, а сертифицирани ръчни метрологични скенери стигат от 0,020 до 0,025 mm.
Подходящ ли е лазерният скенер за лъскави и тъмни повърхности?
Да, лазерната линия е по-устойчива от структурираната светлина върху тъмни и лъскави повърхности, но при силно полиран метал най-надеждно е матиращ спрей.
Каква е разликата между лазерна триангулация и структурирана светлина?
Не са един и същ метод: лазерната линия обхожда детайла с ивица и е по-устойчива на лъскави повърхности, а структурираната светлина снима цяло поле с един кадър и е по-бърза и по-гъста на матови повърхности.
