Измервателна ръка: сонда и лазерна глава, точност по ISO 10360-12 и алтернативи

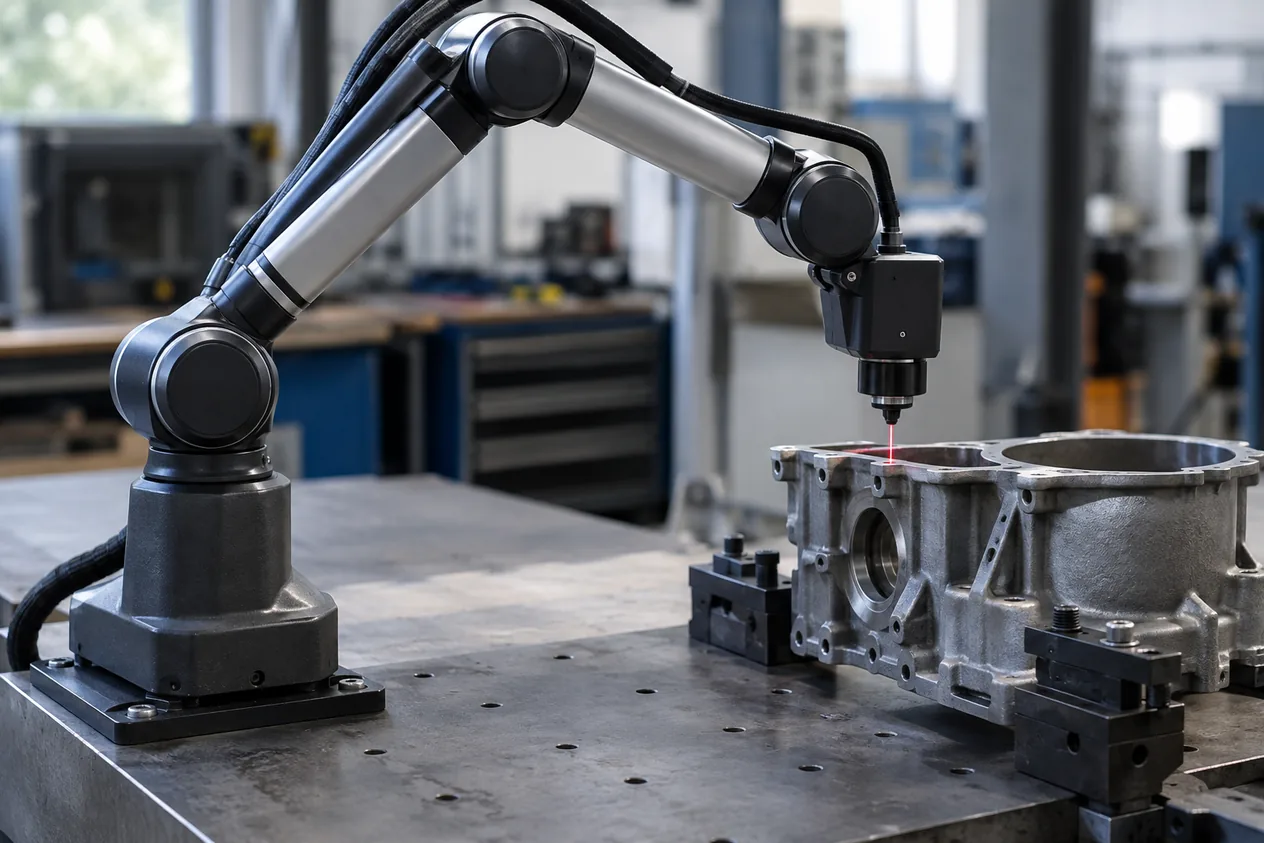

Измервателната ръка е преносима шарнирна координатна измервателна машина със сонда за допир или лазерна глава, чиято точност се изпитва по ISO 10360-12. Ние не разполагаме с такава ръка: за проверка на детайл по CAD го сканираме със структурирана светлина Thor3D Calibry и сравняваме облака със CAD модела.
Накратко
- Стандарт
- ISO 10360-12 е стандартът за изпитване на шарнирни измервателни ръце
- Изпитване на дължина
- Пет разстояния, всяко измерено три пъти, повторено седем пъти на различни места
- Лазерна глава на ръка
- От 0,05 до 0,1 mm и пълен скан за 5 до 30 min
- Ръчен лазер за обратно инженерство
- Допуск на детайла от 0,05 до 0,2 mm, скенер от 0,02 до 0,05 mm
- Нашият скенер
- Thor3D Calibry, структурирана светлина, точност до 0,1 mm
Как работи
- Измерването идва при детайлаПреносимата ръка се довежда до детайла, вместо детайлът да отива в измервателна стая.
- Допир или лазерСондата отчита отделни точки, лазерната глава отчита цяла повърхност, а модерните ръце носят и двете в един уред.
- Изпитване по стандартаТочността се доказва с измерване на дължина върху еталон, проба върху сфера от 25 точки и проверка на позицията при различни завъртания на китката.
- Сравнение със CADИзмерените точки се сравняват с CAD модела, и така се вижда къде детайлът се отклонява.
Как поръчвате
- Описвате детайлаПишете какво е детайлът и кои размери или повърхности искате да проверите.
- Качвате файловетеПодавате CAD модела или чертежа и допуска върху него през запитване на 3dscan.edufacturing.com.
- Сверяваме допускаСравняваме допуска с точността на скенера. Ако е по-тесен, казваме ясно, че не можем да го удостоверим, и предлагаме консултация.
- Получавате сравнениетоСканираме детайла и получавате сравнение на скана със CAD, а при нужда продължаваме със scan to CAD.
Кога да изберете и кога не
Кога да изберете
- Искате да видите къде цялата повърхност на детайла се отклонява от CAD, а допускът не е на ниво микрони.
- Правите обратно инженерство на готов образец и допускът е в рамките на ориентира за такава работа.
- Искате първо да видите къде са проблемите и чак тогава да решите какво да измерите допълнително.
Кога не
- Допускът е по-тесен от точността на скенера, например лагерно място или имплант: нужна е контактна CMM, която не предлагаме. Координатно-измервателна машина (CMM)
- Искате да видите вътрешността на детайла, до която нито допир, нито светлина стигат. Индустриална компютърна томография (CT)
- Нужни са Ви само няколко размера за чертеж и не е нужен цял скан. Ръчно измерване на детайл (шублер, микрометър)
| Параметър | Преносима измервателна ръка (контакт и лазерна линия) | Координатно-измервателна машина (CMM) | Структурирана светлина (нашият скенер Thor3D Calibry) |
|---|---|---|---|
| Точност | от 0,05 до 0,1 mm, лазерна глава | от 1 до 5 µm | до 0,1 mm, Thor3D Calibry |
| Време за повърхност | от 5 до 30 min за пълен скан | около 4 h за 300 точки | от 5 до 15 min за цяла повърхност, общо за метода |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Разстояния в един цикъл на изпитване на дължина | 5 бр. | Първичен източник: S8/DATA/izvori/skan-hexagon-iso10360.pdf |
| Измервания на всяко разстояние | 3 пъти | Първичен източник: S8/DATA/izvori/skan-hexagon-iso10360.pdf |
| Повторения на различни места | 7 пъти | Първичен източник: S8/DATA/izvori/skan-hexagon-iso10360.pdf |
| Точки върху сфера при изпитване на пробата | 25 точки | Първичен източник: S8/DATA/izvori/skan-hexagon-iso10360.pdf |
| Точност на лазерно сканиране с ръка | от 0,05 до 0,1 mm | Wiki: tech/3d-scanning.md |
| Допуск при обратно инженерство | от 0,05 до 0,2 mm | Първичен източник: S8/DATA/izvori/skan-pshdesign-metrology-scanners.html |
| Точност на ръчен лазерен скенер | от 0,02 до 0,05 mm | Първичен източник: S8/DATA/izvori/skan-pshdesign-metrology-scanners.html |
| Точност на нашия Thor3D Calibry | 0,1 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:tochnost_mm |
Въпроси и отговори
Стандарт ли е ISO 10360-12 за измервателни ръце?
Да, ISO 10360-12 е частта от серията ISO 10360 за шарнирни измервателни ръце (AACMM) и описва изпитванията на дължина, проба и позиция.
Колко точна е лазерна измервателна ръка?
От 0,05 до 0,1 mm за лазерно сканиране с ръка, като пълен скан отнема от 5 до 30 min.
Имате ли измервателна ръка?
Не, нямаме. Сканираме със структурирана светлина Thor3D Calibry с точност до 0,1 mm и сравняваме със CAD; за по-тесен допуск е нужна контактна измервателна машина другаде.
Заменя ли скенерът измервателната ръка?
Не напълно: контактът остава за допуските, които решават дали детайлът се приема, а скенерът е за свободни повърхности, цялостно сравнение със CAD и обратно инженерство.
Колко повторения изисква изпитването на дължина по ISO 10360-12?
5 разстояния, всяко измерено 3 пъти, и целият цикъл се повтаря 7 пъти на различни места на еталон.
