Структурирана светлина: 3D сканиране с Thor3D Calibry, точност и обхват
Структурираната светлина е метод за 3D сканиране, при който проектор хвърля върху обекта известен светлинен растер, а камери засичат как той се огъва и по триангулация изчисляват повърхността. Това е методът, с който работим със скенера Thor3D Calibry, за обратно инженерство, проверка и scan to CAD.
Накратко
- Скенер
- Thor3D Calibry, избран за услугата 3D сканиране
- Точност
- До 0,1 mm по официалния лист на Thor3D
- Точност на разстояние
- До 0,1 mm на 1 m
- Разделителна способност на точките
- До 0,6 mm
- Размер на обекта
- Най-много до 10 m дължина
- Шум на слетия скан
- От 0,16 до 0,24 mm при истинските сканове на Calibry
Как работи

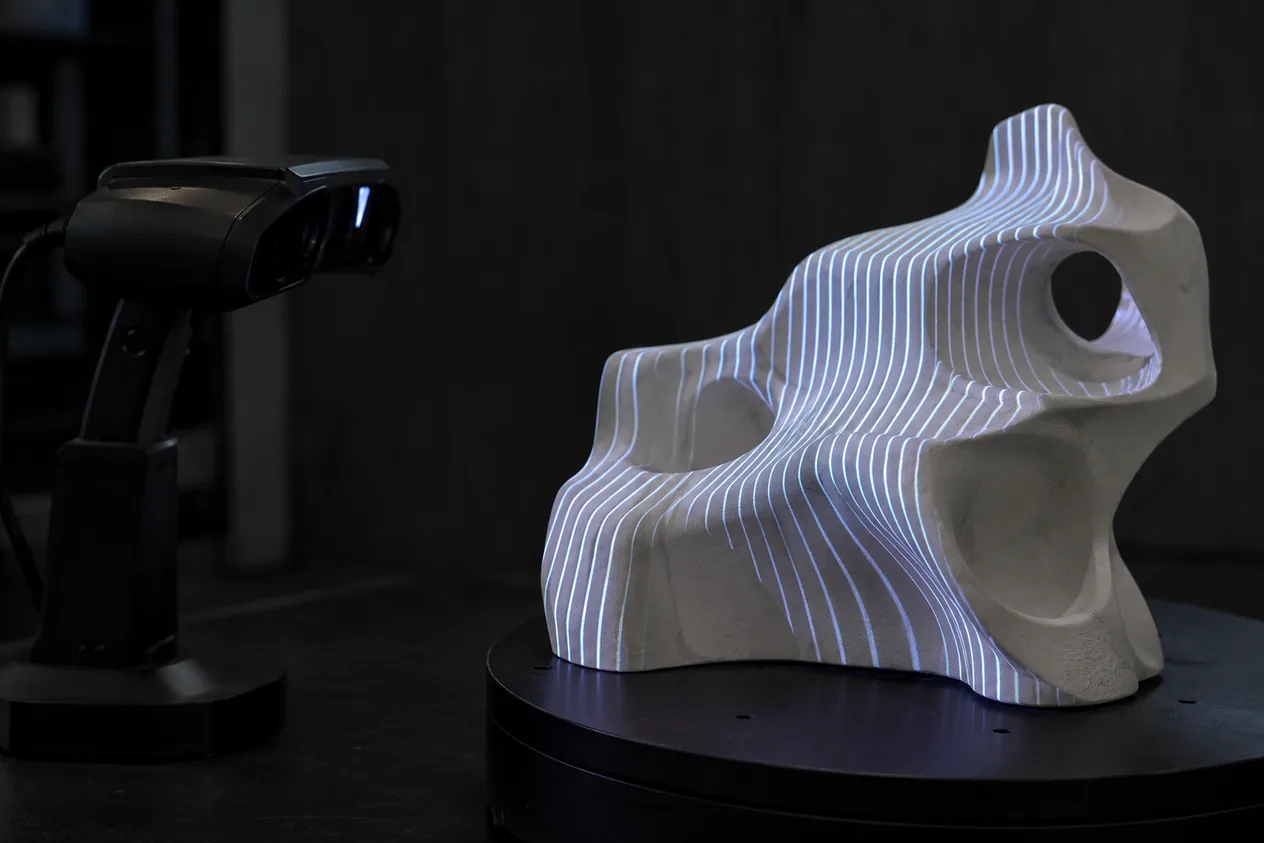

- Проектира се растерСпециален проектор хвърля върху обекта светлинен образ, а формата на детайла го деформира.
- Камери снимат деформациятаДве камери под известен ъгъл заснемат растера. Едно заснемане обхваща цяло поле, затова методът е бърз и гъст.
- ТриангулацияОт кадрите по принципа на триангулацията се изчисляват координатите на повърхността.
- Сливане в мрежаОтделните сканове от различни страни се подравняват по геометрията или по марки и се сливат в една триъгълна мрежа.
- Какво пречиМетодът е по-чувствителен към околна светлина, отражения и вибрации и иска контролирана среда.
Как поръчвате
- Описвате обектаНа 3dscan.edufacturing.com посочвате размера, повърхността и целта: проверка, копие или CAD модел.
- Качвате снимкиВодена проверка по снимки оценява размера и повърхността, преди да се уточнят условията.
- Получавате офертаЦената е по оферта след преглед на обекта, защото цени по клас на размера още не са определени.
- Сканиране и обработкаСканираме с Calibry, слепваме сканите, махаме шума и затваряме дупките в мрежата.
- Получавате мрежа или CADПолучавате мрежа, а при нужда CAD модел по метода scan to CAD или модел за 3D принтиране.
Кога да изберете и кога не
Кога да изберете
- Обектът е матов, със сложна форма и Ви трябва цялата повърхност, а не отделни размери.
- Нужна Ви е основа за scan to CAD, тоест CAD модел на съществуваща част.
- Искате да сравните готов детайл с неговия CAD модел.
Кога не
- Детайлът е прост и Ви трябват само няколко размера, които се снемат с шублер. Ръчно измерване на детайл (шублер, микрометър)
- Повърхността е тъмна или лъскава и не може да се матира. Лазерна триангулация
- Обектът е по-голям от обхвата на нашия скенер. Време на полета и LiDAR (далечно сканиране)
| Параметър | Структурирана светлина (нашият скенер Thor3D Calibry) | Лазерна триангулация |
|---|---|---|
| Типична точност на метода | от 20 до 50 µm | от 0,05 до 0,1 mm |
| Време за пълен скан | от 5 до 15 мин | от 5 до 30 мин |
| Подходящи повърхности | матови, в контролирана среда | тъмни, лъскави и въглеродни |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Точност на Thor3D Calibry | 0,1 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:tochnost_mm |
| Точност на Thor3D Calibry на разстояние 1 m | 0,1 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:tochnost_na_1m_mm |
| Разделителна способност на точките | 0,6 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:razdelitelna_mm |
| Най-малка дължина на обекта | 0,3 m | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:obekt_ot_m |
| Най-голяма дължина на обекта | 10 m | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:obekt_do_m |
| Типична точност на метода при лабораторно оборудване | от 20 до 50 µm | Wiki: tech/3d-scanning.md |
| Шум на слетия скан на Calibry | от 0,16 до 0,24 mm | Wiki: sources/2026-09/2026-09-26--session-scan-to-cad-2-tavan-informaciya.md |
| Най-голям шум, при който пробата ни възстановява L-скоба в CAD | 0,25 mm | Wiki: sources/2026-09/2026-09-26--session-scan-to-cad-2-tavan-informaciya.md |
Въпроси и отговори
Колко точен е скенерът Thor3D Calibry?
0,1 mm е стойността по официалния лист на Thor3D, като същата стойност важи и на разстояние 1 m. Това е по-малко от лабораторните системи със структурирана светлина, които дават от 20 до 50 µm.
Какъв най-голям обект може да се сканира с Calibry?
10 m дължина е горната граница, а най-малката е 0,3 m. По-големи обекти не сканираме със своя скенер.
Може ли от скана да се получи CAD модел автоматично?
Не напълно. В нашата проба равнини и цилиндри се възстановяват от скан с шум до 0,25 mm, а валове, ребра и свободни форми остават ръчна работа на инженер.
Колко време отнема сканирането?
Не обещаваме срок по клас на размера, защото такъв още не е определен. Общият ориентир за метода е от 5 до 15 мин за пълна повърхност, а обработката на мрежата е отделно.
Подходящ ли е методът за лъскави детайли?
Не особено. Структурираната светлина е по-чувствителна към отражения и околна светлина, затова лъскавият метал обикновено се матира със спрей или се сканира с лазерна линия.
