Фотограметрия: 3D модел от снимки, точност и кога е по-добре сканиране
Фотограметрията изчислява 3D координати от серия снимки на обекта, направени от различни посоки с припокриване, чрез триангулация на изображенията. Подхожда за големи обекти и повърхности с видима шарка, но дава слаби резултати върху гладки еднотонни повърхности, а ние сканираме със структурирана светлина.
Накратко
- Принцип
- Снимки от няколко посоки с припокриване, 3D координати чрез пространствена триангулация
- Точност с марки
- До 10 µm при промишлена система с целеви марки, до 15 µm при входното ниво
- Гладка повърхност
- Върху еднотонна алуминиева плоча отклонението RMS е около 1,3 mm, върху шарка около 0,2 mm
- Голям детайл
- Скенер с точност 0,020 mm може да отклони 0,5 mm или повече на детайл от 1,5 m, ако се пропусне фотограметрията
- Нашият скенер
- Структурирана светлина Thor3D Calibry, обекти от 0,3 до 10 m, точност до 0,1 mm
Как работи

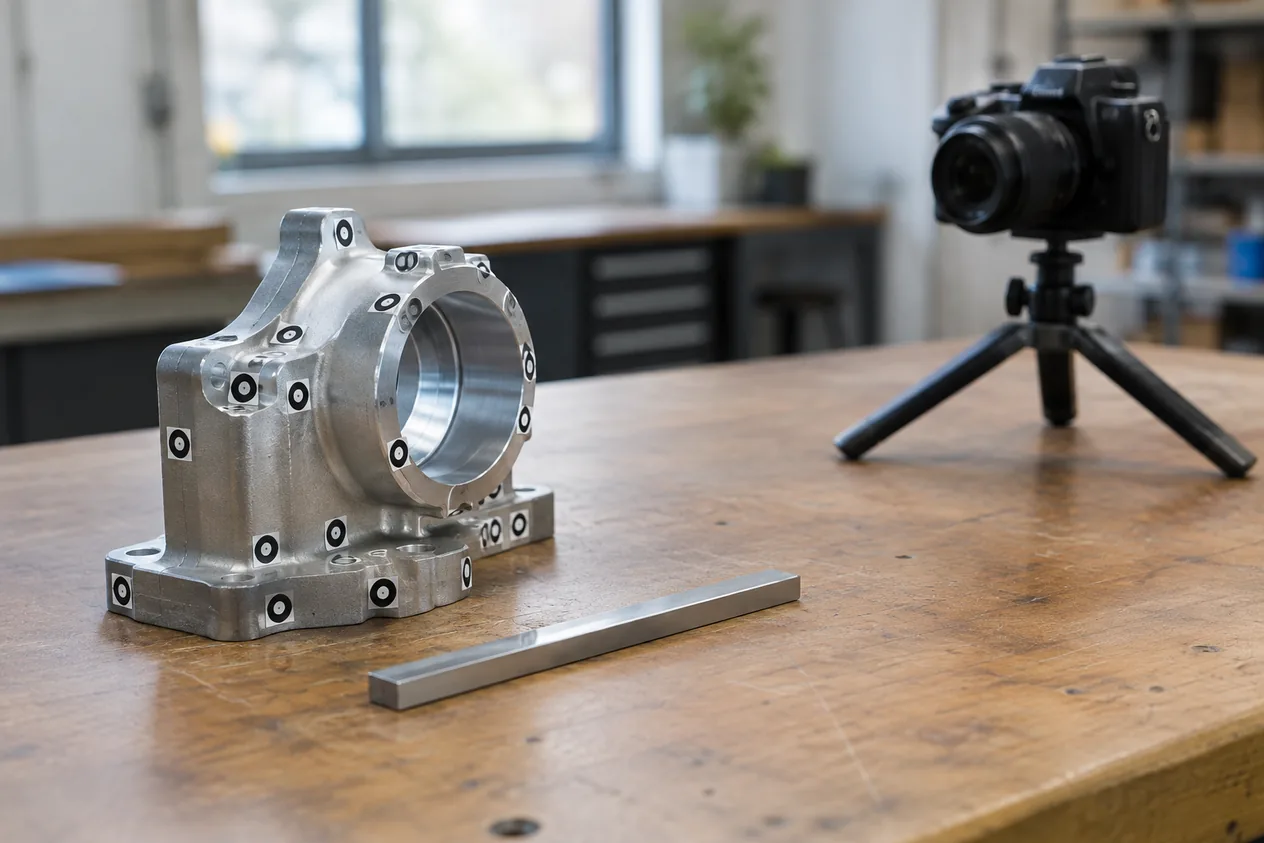

- Марки и мащабПо обекта се слагат целеви марки и мащабни линийки, за да има точки за откриване и известна дължина.
- Снимане от много посокиОбектът се снима от няколко посоки, като марките се виждат, а между снимките има припокриване.
- ТриангулацияСофтуерът намира съвпадащите точки и изчислява 3D координатите им чрез пространствена триангулация, като камерата се калибрира в процеса.
- Статистика на точносттаКачеството на резултата се оценява веднага, защото софтуерът дава данни за точността на всяка координата.
- Слабото мястоМетодът не използва активен сензор и разчита на текстурата на повърхността: върху гладки еднотонни области програмата не намира общи точки и реконструкцията се проваля.
Как поръчвате
- Описвате обектаПишете какъв е обектът, колко е голям, от какъв материал е и за какво Ви е моделът.
- Изпращате запитванеПодавате запитване за 3D сканиране на 3dscan.edufacturing.com и качвате снимки на обекта.
- Избираме методаПреценяваме дали обектът се сканира с нашия скенер. Ако не е така, казваме го ясно и предлагаме консултация, вместо да обещаваме метод, който не работим.
- Получавате даннитеПолучавате резултата от сканирането и, ако Ви трябва CAD модел, продължаваме със scan to CAD.
Кога да изберете и кога не
Кога да изберете
- Обектът е голям или не може да се премести, а можете да го снимате от много страни.
- Повърхността е с видима шарка или на нея могат да се поставят марки.
- Не Ви трябва допуск на ниво микрони, а форма и общи размери.
Кога не
- Искате да ни възложите именно фотограметрия: ние не я предлагаме като отделен метод, а сканираме със структурирана светлина с Calibry. Структурирана светлина (нашият скенер Thor3D Calibry)
- Обектът е огромен, например сграда или терен, и Ви трябва измерване на цяла площ. Време на полета и LiDAR (далечно сканиране)
- Нужен Ви е CAD модел за производство, а не само облак от точки или mesh. От скан до CAD модел (scan to CAD)
| Параметър | Фотограметрия | Структурирана светлина (нашият скенер Thor3D Calibry) |
|---|---|---|
| Точност | до 10 µm с марки, промишлена система | до 0,1 mm, Thor3D Calibry |
| Размер на обекта | 1,35 m, витло в изпитването | от 0,3 до 10 m |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Точност на промишлена фотограметрична система с марки | 10 µm | Първичен източник: S8/DATA/izvori/skan-hitech-sls-photogrammetry.pdf |
| Точност на входно ниво с марки | 15 µm | Първичен източник: S8/DATA/izvori/skan-hitech-sls-photogrammetry.pdf |
| Отклонение RMS върху шарка, камера 24,3 MP | 0,2 mm | Първичен източник: S8/DATA/izvori/skan-uvigo-lidar-vs-photogrammetry.pdf |
| Отклонение RMS върху гладка алуминиева плоча | 1,3 mm | Първичен източник: S8/DATA/izvori/skan-uvigo-lidar-vs-photogrammetry.pdf |
| Размер на витлото в изпитването | 1,35 m | Първичен източник: S8/DATA/izvori/skan-uvigo-lidar-vs-photogrammetry.pdf |
| Отклонение на детайл от 1,5 m при пропусната фотограметрия | 0,5 mm | Първичен източник: S8/DATA/izvori/skan-pshdesign-metrology-scanners.html |
| Точност на нашия Thor3D Calibry | 0,1 mm | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:tochnost_mm |
| Най-малък размер на обект за Calibry | 0,3 m | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:obekt_ot_m |
| Най-голям размер на обект за Calibry | 10 m | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/skan/skener.json:obekt_do_m |
Въпроси и отговори
Какво значи фотограметрия?
Не е лазерно измерване, а изчисляване: 3D координатите на точките се получават от снимки, направени от различни посоки с припокриване.
Какво е цифрова фотограметрия?
Да, това е методът с цифров фотоапарат и софтуер, който сам изчислява координатите чрез триангулация. При промишлена система с марки точността е до 10 µm.
Земна фотограметрия ли е подходяща за детайл от около метър?
Да, ако повърхността има текстура: витло от 1,35 m, снимано отблизо, е реконструирано с отклонения от порядъка на милиметър, но върху гладки области реконструкцията се проваля.
Правите ли въздушна фотограметрия?
Не, нямаме въздушно снимане. Сканираме със структурирана светлина обекти от 0,3 до 10 m и при по-големи обекти насочваме към консултация.
Колко точна е фотограметрията върху гладка повърхност?
От около 1,3 mm RMS върху гладка алуминиева плоча в изпитването, срещу около 0,2 mm върху шарка. Затова при гладки повърхности се слагат марки или се сканира с активен метод.
