Технически чертеж с допуски: общи допуски, посадки и GD&T за Вашия детайл

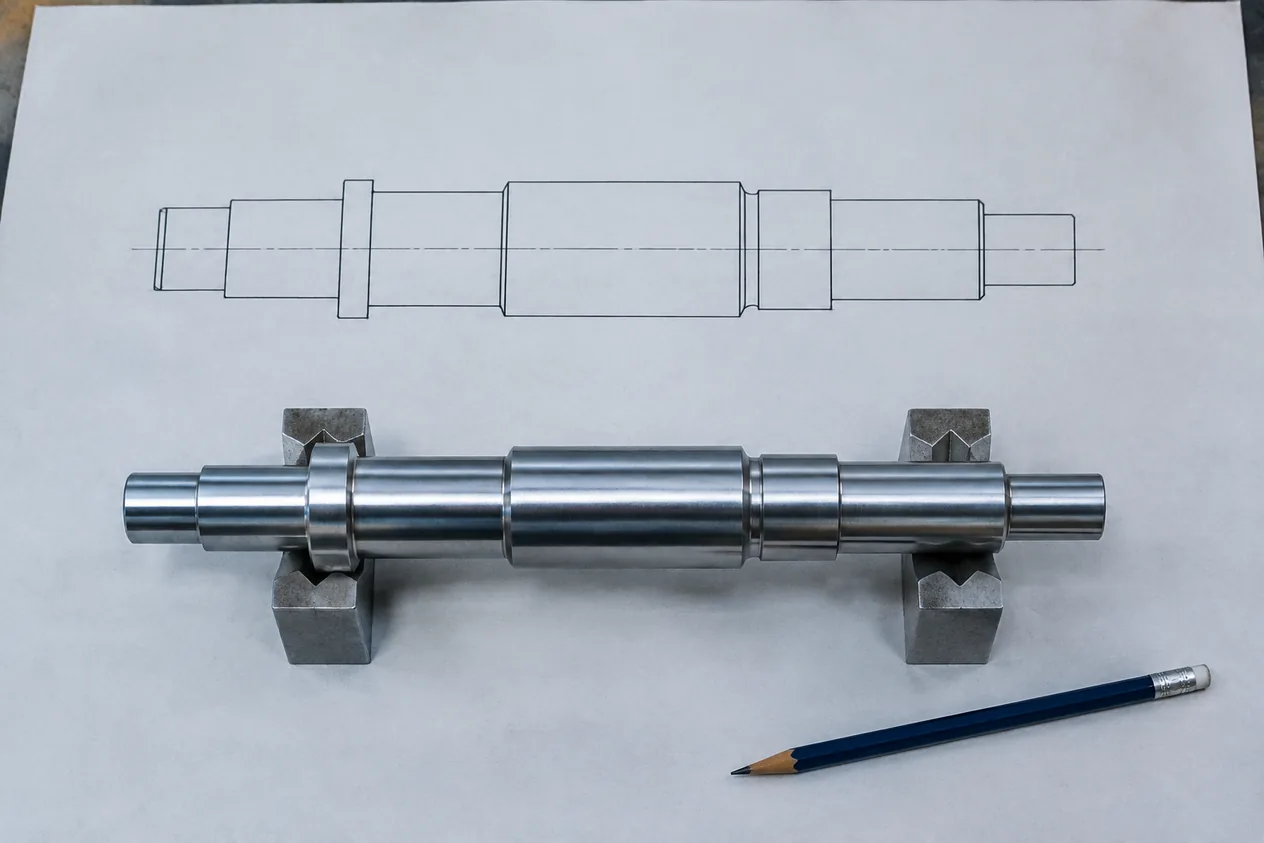

Техническият чертеж е стандартизиран 2D документ, който показва формата на детайла, размерите, допуските и повърхностите така, че детайлът да може да се изработи и провери. Общите допуски се задават по ISO 2768, посадките по ISO 286, а формата и положението по GD&T.
Накратко
- Общ допуск
- ISO 2768-m: 0,3 mm при размер от 30 до 120 mm
- Допуск на посадка
- IT7: 21 µm при размер от 18 до 30 mm
- Лист A4
- 297 на 210 mm
- Табло с данни
- Обща ширина 180 mm
- Позиционен допуск
- 57 % повече използваема зона от допуск със знак плюс-минус
- Какво предаваме
- STL и STEP файлове, а чертеж, ако е уговорен в офертата
Как работи
- Листът и рамкатаЧертежът е на стандартен лист с поле за подвързване отляво и рамка, а таблото с данните за детайла има обща ширина, която се побира на лист A4.
- Изгледи и мащабИзгледите и сеченията се чертаят в мащаб от стандартния ред: естествен размер, уголемяване или умаляване.
- Общи допускиРазмерите без собствен допуск се покриват с една бележка за клас по ISO 2768. По-фин клас означава по-малко допустимо отклонение при същия размер.
- ПосадкиВал и отвор, които се сглобяват, получават степен на допуск по ISO 286. Колкото по-висок е номерът на степента, толкова по-широк е допускът.
- Форма и положениеБазите следват принципа 3-2-1: първичната отнема три степени на свобода, вторичната две, третичната една. Позиционният допуск с кръгла зона дава повече използваема площ от допуска със знак плюс-минус.
- Верига от допускиКогато размерите се натрупват във верига, отклоненията се събират. Над определен брой звена концепцията се преразглежда, например с обща база или регулиращо звено.
Как поръчвате
- Описвате задачатаНа 3ddesign.edufacturing.com избирате какво Ви трябва: нов детайл, преработка, възел или приспособление, и описвате за какво служи.
- Качвате файловеПрилагате снимки, скици, PDF, STEP, STL, DWG или DXF. Помагат размерите, условията на работа и с какво се сглобява детайлът.
- Получавате офертаПолучавате оферта с цена и срок. Приемате я и плащате капаро.
- Приемате модела и чертежаСлед приемането и доплащането получавате файловете. Чертежът е включен, ако е уговорен.
Кога да изберете и кога не
Кога да изберете
- Поръчвате CNC изработка и Ви трябва ясна документация с допуски.
- Детайлът се сглобява с други и пасването на вал и отвор е важно.
- Искате да се види кои размери са критични и кои могат да са с общ допуск.
Кога не
- Имате само идея или скица, без модел. 3D модел по скица или размери
- Нужно е да измерите вече изработен детайл спрямо допуските. Ние можем да го сканираме, но измерване с контактна CMM не извършваме сами. Координатно-измервателна машина (CMM)
- Детайлът е само за 3D принтиране, където отклонението е процент от размера, а не клас по ISO 2768. Моделиране чрез полагане на разтопен материал (FDM)
| Параметър | Технически чертеж с допуски | CNC фрезоване (3 оси) | Моделиране чрез полагане на разтопен материал (FDM) |
|---|---|---|---|
| Типичен допуск | ISO 2768-m: 0,2 mm при размер от 6 до 30 mm | Стандартна CNC обработка: от 0,025 до 0,125 mm | Около 0,5 % от размера |
| Най-стегнат допуск | IT7: 21 µm при размер от 18 до 30 mm | Прецизна обработка: от 0,005 до 0,025 mm | Прототипен клас: 0,5 mm |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Общ допуск ISO 2768, фин клас f | 0,15 при размер от 30 до 120 mm | Правило: Общ допуск ISO 2768, фин клас f |
| Общ допуск ISO 2768, среден клас m | 0,3 при размер от 30 до 120 mm | Правило: Общ допуск ISO 2768, среден клас m |
| Общ допуск ISO 2768, груб клас c | 0,8 при размер от 30 до 120 mm | Правило: Общ допуск ISO 2768, груб клас c |
| Общ допуск ISO 2768, среден клас m, по-малък размер | 0,2 при размер от 6 до 30 mm | Правило: Общ допуск ISO 2768, среден клас m, по-малък размер |
| Допуск на посадка, степен IT7 | 21 при размер от 18 до 30 µm | Правило: Допуск на посадка, степен IT7 |
| Поле на листа отляво | 20 mm | Правило: Поле на листа отляво |
| Поле на листа от другите три страни | 10 mm | Правило: Поле на листа от другите три страни |
| Размери на лист A4 | 297 на 210 mm | Правило: Размери на лист A4 |
| Обща ширина на таблото | 180 mm | Правило: Обща ширина на таблото |
| Препоръчани мащаби за умаляване | 1:2, 1:5, 1:10, 1:20, 1:50, 1:100 | Правило: Препоръчани мащаби за умаляване |
| Допълнителна използваема зона на позиционния допуск | 57 % | Правило: Допълнителна използваема зона на позиционния допуск |
| Точки за контакт на първичната база | 3 точки | Правило: Точки за контакт на първичната база |
| Точки за контакт на вторичната база | 2 точки | Правило: Точки за контакт на вторичната база |
| Точки за контакт на третичната база | 1 точка | Правило: Точки за контакт на третичната база |
| Най-много звена във верига от допуски | 5 звена | Правило: Най-много звена във верига от допуски |
| Обичайна перпендикулярност на обработен детайл | от 0,005 до 0,1 при височина на елемента до 100 mm mm | Правило: Обичайна перпендикулярност на обработен детайл |
| Капаро по оферта | 50 % | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cad.json:etapi.2.klient |
Въпроси и отговори
Какъв е общият допуск по ISO 2768 клас m за размер между 30 и 120 mm?
0,3 mm. Финият клас f е 0,15 mm, а грубият клас c е 0,8 mm за същия размер.
Трябва ли да пиша допуск до всеки размер на чертежа?
Не. Размерите без собствен допуск се покриват с една обща бележка за ISO 2768, а само критичните размери и пасвания получават собствен допуск.
Приемате ли готов 2D чертеж за изработка или реверсиране?
Да. 2D чертеж приемаме като вход за CNC и за реверсивен инженеринг, а допускът от чертежа се потвърждава в офертата.
Колко е допускът IT7 за вал или отвор с размер между 18 и 30 mm?
21 µm по ISO 286. Това е заложеният допуск, а пасването се получава от комбинацията на отвора и вала.
Колко точки определят първичната база на детайла?
3 точки, които не лежат на една права. Вторичната база се допира с 2 точки, а третичната с 1.
