Прототип за изпитване: детайл, който можете да натоварите, нагреете и измерите
Прототипът за изпитване (инженерен прототип) е детайл от материал, близък до окончателния, който се подлага на механични и топлинни проверки, преди да се вложат пари в оснастка. Целта му е да покаже къде и защо изделието отказва, а не как изглежда. Образците изработваме ние, а самото изпитване провеждате Вие или лаборатория по Ваш избор.
Накратко
- Цел
- Да мине тестове
- Срок на етапа
- От 4 до 6 седмици за етап „Прототипи и проверки“
- Проверки
- 3 проверки, след всяка от които решавате Вие
- Цена
- Програма за разработка по договорка от 341 EUR
- Посока на слоевете
- По височина (Z) якостта на FDM детайл е от 10 до 80 % от тази в равнината на слоя
- Температура
- PLA омеква около 55 °C, PETG около 70 °C, а работната температура се държи 10 до 20 °C под тях
- Открито
- ASA е подходящ за слънце, а PLA не е
Как работи
- Критерий „минава или не минава“Преди изработката се записва какво ще се мери и при каква стойност образецът минава, за да има сравнение между опитите.
- Посока на слоеветеДетайлът се ориентира така, че главното натоварване да действа в равнината на слоя, защото връзката между слоевете по височина е най-слабото място.
- Материал според условиятаМатериалът се избира така, че работната температура да е под температурата на деформация със запас, а за слънце се взема ASA вместо PLA.

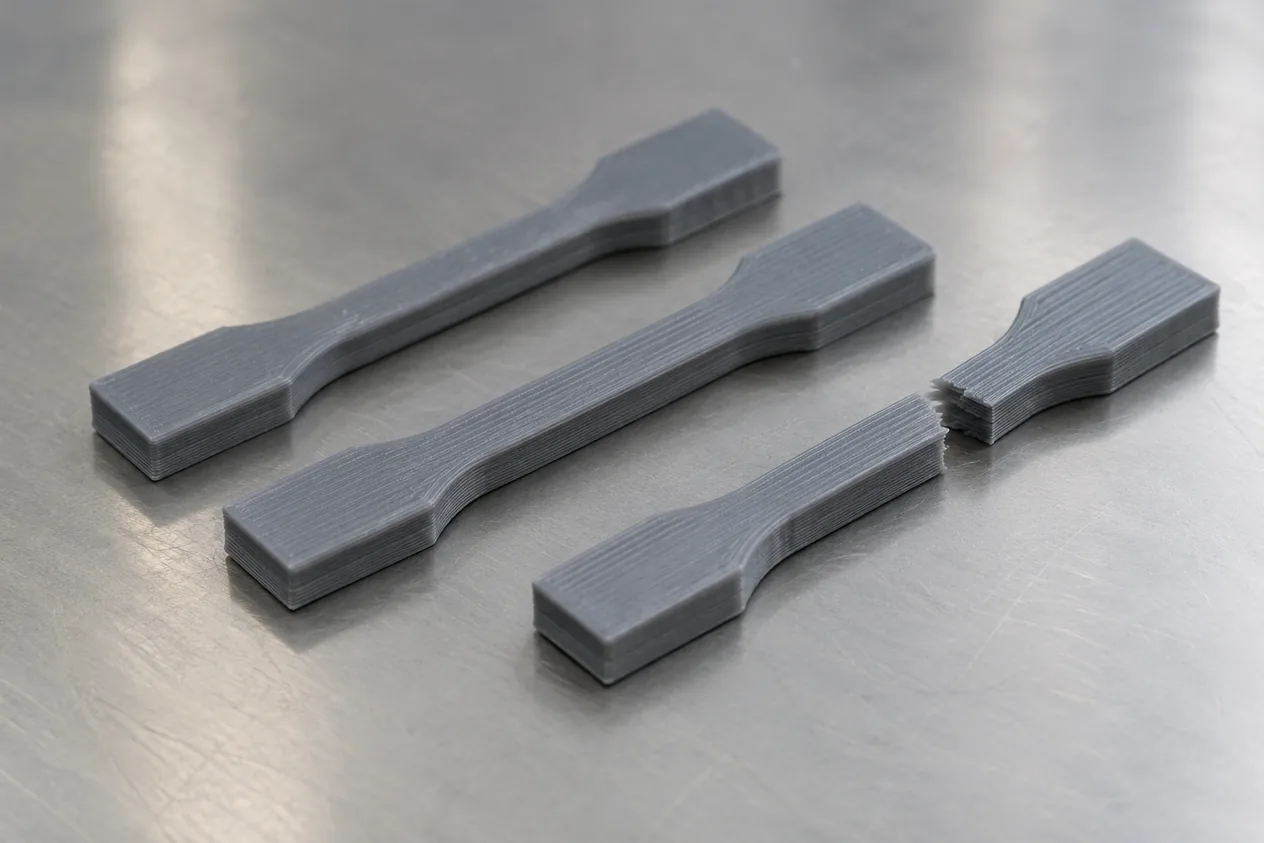

- Няколко еднакви образецаОбразците се изработват в една и съща посока и с еднакъв пълнеж, за да се различи слабостта на конструкцията от разсейването на процеса.
- Изпитване и поправкаВие изпитвате образците, казвате къде са отказали и поправяме модела, а след всеки образец решавате дали да продължим.
Как поръчвате
- Описвате идеятаВ кратък въпросник пишете какво е изделието, качвате 3D файл или скица и избирате „Да мине тестове“.
- Профил на продуктаОписваме за кого е продуктът и в какви условия ще работи.
- Безплатен разговорИзбирате час за разговор с Краси; за идеята Ви важи NDA, подписано от нас. На разговора уточняваме какво ще мерите и кой ще изпитва.
- Програма и образциСлед разговора плащате програмата за разработка по договорка и получавате образците за проверка.
Кога да изберете и кога не
Кога да изберете
- Конструкцията вече работи и искате да я проверите на натоварване, топлина или външна среда преди оснастка.
- Трябват Ви няколко еднакви образеца, за да сравните материали или посоки на изработка.
- Трябва Ви данна, на която да стъпите при решение дали да се инвестира в серия.
Кога не
- Все още проверявате само дали идеята работи: започнете с функционален прототип. Функционален прототип
- Нужна Ви е малка партида за монтаж, проба при клиенти или изложба, а не изпитване. Предсериен прототип и малка серия
| Параметър | Прототип за изпитване (инженерен прототип) | Предсериен прототип и малка серия |
|---|---|---|
| Срок на етапа | от 4 до 6 седмици | от 2 до 3 седмици |
| Проверки от Вас в етапа | 3 проверки | няма определена проверка |
| Какво се гледа първо | посока на слоя: якостта по Z е от 10 до 80 % от тази в XY | повторяемост на партидата: около ±0,3 % при SLS |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Срок на етап „Прототипи и проверки“ | от 4 до 6 седмици | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.4 |
| Проверки от Вас в етапа | 3 проверки | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.4.proverki |
| Програма за разработка, най-ниска цена | 341 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.min_eur |
| Програма за разработка, най-висока цена | 4100 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.max_eur |
| Якост по Z спрямо XY | от 10 до 80 % от якостта в XY | Правило: Якост по Z спрямо XY |
| Коефициент за Z при проектиране на детайл, натоварен по височина | 0,5 от якостта в XY | Правило: Коефициент за Z при проектиране на детайл, натоварен по височина |
| HDT на PLA | 55 °C | Правило: HDT на PLA |
| HDT на PETG | 70 °C | Правило: HDT на PETG |
| HDT на ABS | 98 °C | Правило: HDT на ABS |
| HDT на ASA | от 95 до 105 °C | Wiki: materials/asa.md |
| Запас под HDT | от 10 до 20 °C | Правило: Запас под HDT |
| Пълнеж за носещи детайли | 40 % най-малко | Правило: Пълнеж за носещи детайли |
| Срок на етап „Към производство“ | от 2 до 3 седмици | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.5 |
| Размерно отклонение при SLS | ±0,3 % | Wiki: tech/sls.md |
Въпроси и отговори
Колко здрав е FDM детайл във всички посоки?
Не еднакво: по височина якостта е от 10 до 80 % от тази в равнината на слоя, а ако посоката не е известна, се проектира с 0,5 от якостта в XY.
До колко градуса издържа PLA и PETG?
55 °C е ориентирът за PLA и 70 °C за PETG; работната температура се държи от 10 до 20 °C по-ниско, а при ABS (98 °C) и ASA (от 95 до 105 °C) има повече запас.
Подходящ ли е PLA за детайл на открито?
Не. PLA се разгражда от слънчева светлина и топлина, а ASA е подходящ за открито.
Каква е разликата между EVT, DVT и PVT?
Не са еднакви: EVT проверява дали функцията работи, DVT е с повече бройки и ускорени тестове за износване, а PVT проверява производствения процес.
Колко проверки има в етапа с прототипите?
3 проверки: след всяка от тях решавате Вие дали да продължим.
Провеждате ли сертифицирани изпитвания?
Не. Изработваме образците и детайлите, а изпитването по стандарт извършвате Вие или лаборатория по Ваш избор.
