Функционален прототип: как да проверите, че продуктът Ви работи
Функционалният прототип е работещ образец, който доказва основната функция на продукта: движи се, държи натоварване или се сглобява както трябва. За разлика от макета той се прави заради функцията, а не заради външния вид, и затова при 3D принтиране посоката на слоевете се подрежда спрямо натоварването.
Накратко
- Цел в заданието
- Да докажа, че работи
- Цена
- В програмата за разработка, от 341 до 4100 EUR; функционалният прототип е един от прототипите в нея
- Срок
- От 4 до 6 седмици за етапа с концептуален, функционален и визуален прототип
- Проверки
- 3 проверки на етапа, след всеки прототип решавате Вие
- Якост по височина при FDM
- От 10 до 80 % от якостта в равнината на слоя
- Запълване за носещ детайл
- Поне 40 %
Как работи
- Какво трябва да докажеПърво се уточнява коя функция се проверява: натоварване, движение, сглобяване или връзка с готови компоненти.
- Слоевете определят якосттаПри FDM слоевете се държат само на връзката между топлите слоеве, затова якостта по височина е много по-ниска, отколкото в равнината на слоя.

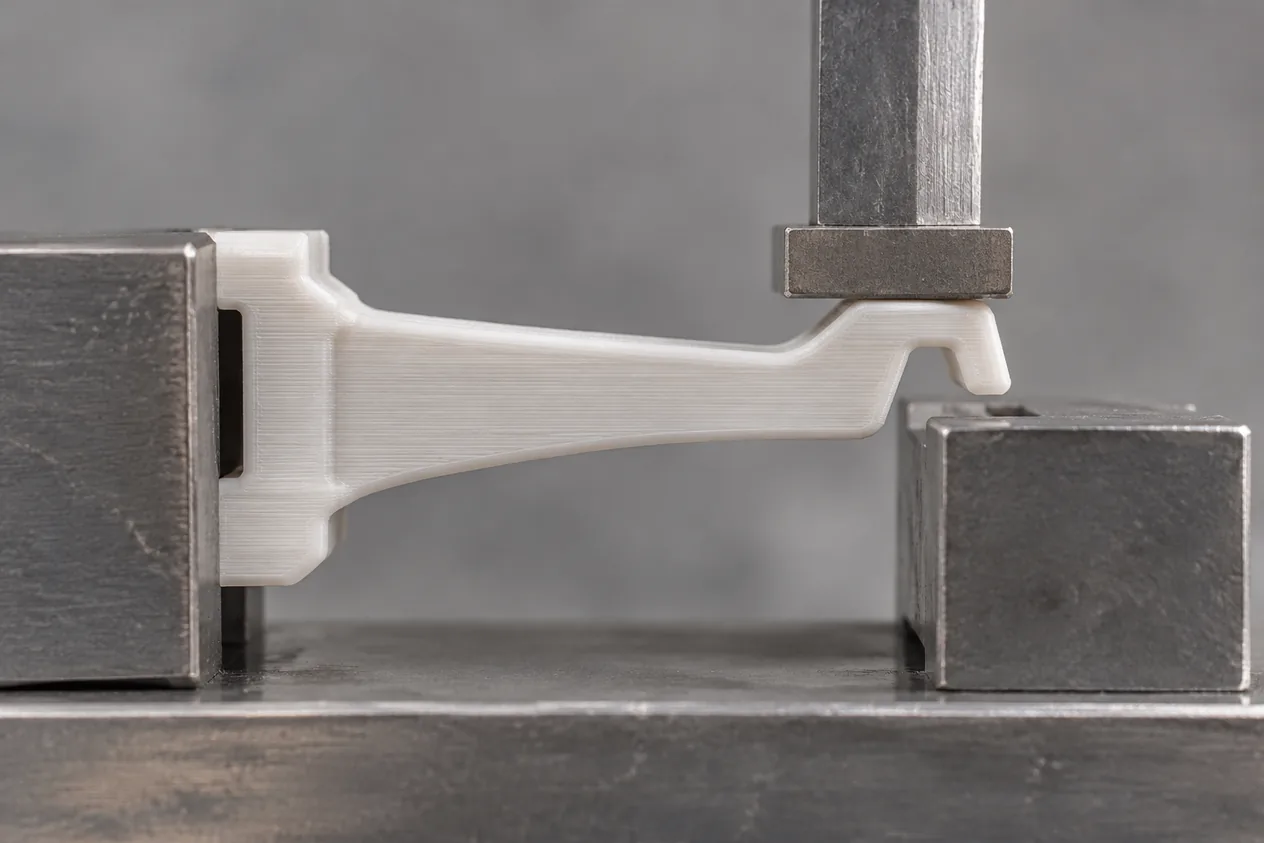

- Ориентация спрямо натоварванетоДетайлът се завърта така, че основното опъване или огъване да действа по слоевете, а не да ги разслоява.
- Запълване и стениЗа носещи детайли се заделя повече запълване и достатъчно стени, защото леко запълване пропада под натоварване.
- Хлабини за подвижни частиМежду съседните повърхности се оставя хлабина според вида на пасването, а на конкретния принтер се прави проба.
- Проба и решениеОбразецът се изпитва по целта, а след прототипа решавате Вие дали се продължава.
Как поръчвате
- Описвате идеятаНа prototype.edufacturing.com пишете идеята с едно изречение и качвате снимка, скица или 3D файл.
- Избирате целтаКазвате докъде сте стигнали и по избор отбелязвате „Да докажа, че работи“.
- Говорите с КрасиИзбирате час за безплатния разговор и обсъждате какво точно ще докаже прототипът.
- Започвате програматаПродуктът расте прототип след прототип, а функционалният е един от тях, с Ваша проверка след всеки.
Кога да изберете и кога не
Кога да изберете
- Искате да проверите дали механизмът, закопчаването или сглобката работят.
- Детайлът ще понася натоварване и искате да го изпитате, преди да влагате в оснастка.
- Продуктът е механичен или с електроника вътре.
Кога не
- Нужен Ви е изпитан по стандарт образец за сертифициране или износване. Прототип за изпитване (инженерен прототип)
- Продуктът има платка, дисплей или сензори и ги проверявате заедно с корпуса. Прототип с електроника (мехатронен)
- Нужна е равномерна якост във всички посоки без подпори: за такива детайли вижте страницата за SLS. Селективно лазерно синтероване (SLS)
| Параметър | Функционален прототип | Прототип за изпитване (инженерен прототип) |
|---|---|---|
| Цел в заданието | Да докажа, че работи | Да мине тестове |
| Цена | в програмата от 341 до 4100 EUR | в програмата от 341 до 4100 EUR |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Програма за разработка | от 341 до 4100 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.min_eur |
| Срок на етапа с прототипите | от 4 до 6 седмици | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.4.min_sed |
| Проверки на етапа с прототипите | 3 проверки | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.4.proverki |
| Якост по Z спрямо XY | от 10 до 80 % от якостта в XY | Правило: Якост по Z спрямо XY |
| Минимално запълване за носещ детайл | 40 % | Правило: Минимално запълване за носещ детайл |
| Хлабина между сглобяеми части | от 0,1 до 0,5 mm | Правило: Хлабина между сглобяеми части |
| Размерно отклонение при FDM | 0,5 % | Правило: Размерно отклонение при FDM |
Въпроси и отговори
Функционален прототип на какви продукти се прави?
Да, на механичен продукт или на такъв с електроника вътре; профилът на продукта се описва в началото на програмата.
Колко здрав е функционален прототип, принтиран по FDM?
Не еднакво във всички посоки: по височина якостта е между 10 и 80 % от тази в равнината на слоя, затова натоварването се насочва по слоевете.
Колко запълване да задам за носещ детайл?
40 % е минимумът за носещи детайли; под това запълването е за козметични и прототипни части, а броят на стените също влияе на здравината.
Как да ориентирам функционален детайл при принтиране?
Да, ориентацията решава: основното опъване или огъване трябва да действа по слоевете, а не напряко на тях.
Колко време отнема функционалният прототип?
4 до 6 седмици е етапът с прототипите в програмата за разработка; точният срок се уточнява на безплатния разговор.
