Прототип с електроника: корпус и платка, които работят заедно още в първия образец
Прототипът с електроника (мехатронен) съчетава принтирана механика или корпус с платка, сензори и захранване, за да се докаже, че цялото изделие работи заедно, а не само отделните му части. Ние проектираме и принтираме корпуса и стойките и проверяваме пасването на платката; софтуер за устройството не пишем.
Накратко
- Цел
- Да докажа, че работи
- Срок на етапа
- От 4 до 6 седмици за етап „Прототипи и проверки“
- Цена
- Програма за разработка по договорка от 341 EUR
- Какво не правим
- Софтуер за устройството не пишем: правим само хардуера
- Платка в корпус
- Около монтажен отвор на платката няма компоненти най-малко на 2,0 mm от ръба на стойката
- Резбова вложка M3
- Минимална стена около вложката 1,6 mm
- Топлинен запас
- PLA омеква около 55 °C, PETG около 70 °C, а чипът ESP32 работи до 125 °C: корпусът е по-слабото звено
Как работи
- Платката определя корпусаЗапочваме от размерите на платката, конекторите и монтажните отвори, а корпусът и стойките се моделират около тях.

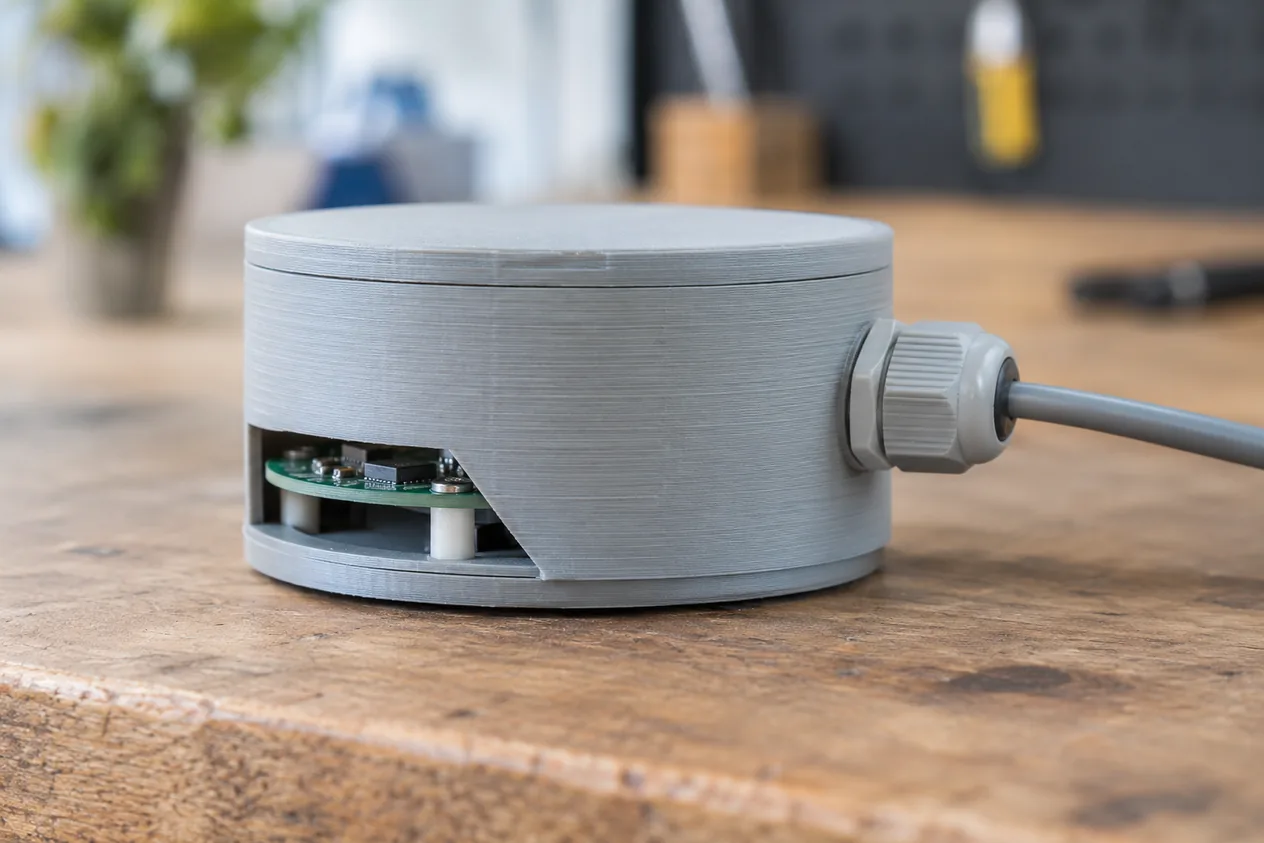

- Колонки и свободна зонаПлатката лежи на колонки, а около отвора за винта се оставя място за главата на винта и инструмента.
- Вложки вместо резба в пластмасатаМетална резбова вложка се вгражда с топлина в отвор с точен диаметър и дълбочина, а стената около нея има минимална дебелина, за да не се пропука.
- Топлинен запас под HDTТемпературата на корпуса при работа се държи под температурата на деформация на материала със запас, затова за топли платки се избира PETG или ASA вместо PLA.
- Сглобка и пробаПлатката се монтира в корпуса и се проверява пасването на отвори, конектори и кабели, а Вие решавате дали да продължим.
Как поръчвате
- Описвате идеятаВ кратък въпросник пишете идеята с едно изречение, качвате скица, снимка или 3D файл и избирате „Да докажа, че работи“.
- Профил на продуктаПосочвате, че продуктът има електроника вътре, и описваме за кого е и какъв е.
- Безплатен разговорИзбирате час за разговор с Краси; за идеята Ви важи NDA, подписано от нас. На разговора уточняваме кои части са от Вас (платка, софтуер) и кои правим ние.
- Програма и проверкаСлед разговора получавате връзка за плащане на програмата за разработка и решавате след всеки образец.
Кога да изберете и кога не
Кога да изберете
- Искате да видите дали механиката, платката и захранването работят заедно, преди да поръчате серия.
- Имате готов модул или платка и Ви трябват корпус, стойки и място за кабели.
- Трябва Ви образец, в който да изпробвате топлина, пасване на конектори и достъп до бутони.
Кога не
- Нужен Ви е само корпус или кутия около готова платка, без проверка на цялото устройство. Корпуси и кутии за електроника
- Все още не е ясно дали механиката сама върши работата, без електрониката. Функционален прототип
| Параметър | Прототип с електроника (мехатронен) | Функционален прототип |
|---|---|---|
| Срок на етапа | от 4 до 6 седмици | от 4 до 6 седмици |
| Какво се проверява първо | пасване на платка, вложки и свободна зона около отворите | якост според посоката на натоварване спрямо слоевете |
| Температурно ограничение | PLA около 55 °C, PETG около 70 °C | работна температура със запас от 10 до 20 °C под HDT |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Срок на етап „Прототипи и проверки“ | от 4 до 6 седмици | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.4 |
| Програма за разработка, най-ниска цена | 341 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.min_eur |
| Програма за разработка, най-висока цена | 4100 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.max_eur |
| Зона без компоненти около монтажен отвор | 2 mm | Правило: Зона без компоненти около монтажен отвор |
| Минимална стена около вложка M3 | 1,6 mm | Правило: Минимална стена около вложка M3 |
| Диаметър на отвора за вложка M3 | 4 mm | Правило: Диаметър на отвора за вложка M3 |
| Дължина на вложка M3 | 5,7 mm | Правило: Дължина на вложка M3 |
| Отворът е по-дълбок от вложката с най-малко | 1 mm | Правило: Отворът е по-дълбок от вложката с най-малко |
| Работна температура на ESP32, най-ниска | -40 °C | Правило: Работна температура на ESP32, най-ниска |
| Работна температура на ESP32, най-висока | 125 °C | Правило: Работна температура на ESP32, най-висока |
| HDT на PLA | 55 °C | Правило: HDT на PLA |
| HDT на PETG | 70 °C | Правило: HDT на PETG |
| Запас под HDT | от 10 до 20 °C | Правило: Запас под HDT |
Въпроси и отговори
Можете ли да напишете фърмуера за устройството?
Не. Правим само хардуера: софтуер за устройството не пишем, затова фърмуерът идва от Вас или от Ваш изпълнител.
Колко място да оставя около отвора за винт на платката?
2,0 mm е най-малкото разстояние от ръба на колонката, в което няма компоненти, за да се побере главата на винта и инструментът.
Каква вложка да ползвам за M3 в принтиран корпус?
5,7 mm е дължината на стандартната вложка за M3: отворът е 4,0 mm, поне с 1,0 mm по-дълбок от вложката, а стената около нея е най-малко 1,6 mm.
Ще издържи ли корпусът на топлината от платката?
Не при PLA, ако корпусът се сгрява над около 55 °C; PETG издържа около 70 °C, а запасът под HDT е от 10 до 20 °C. Чипът ESP32 работи от -40 до 125 °C, така че корпусът е по-слабото звено.
Колко време отнема прототип с електроника?
4 до 6 седмици за етапа с прототипите и проверките, след което решавате Вие.
