Корпуси и кутии за електроника: стени, стойки за винтове и капак по числата за 3D принтиране

Корпусът за електроника е 3D модел на кутия и капак около платка или уред, със стойки за винтове, отвори за конектори и закопчаване. Проектираме го в CAD според технологията на изработка, като стените, гнездата за вложки и щипките следват числата за 3D принтиране.

Към поръчката

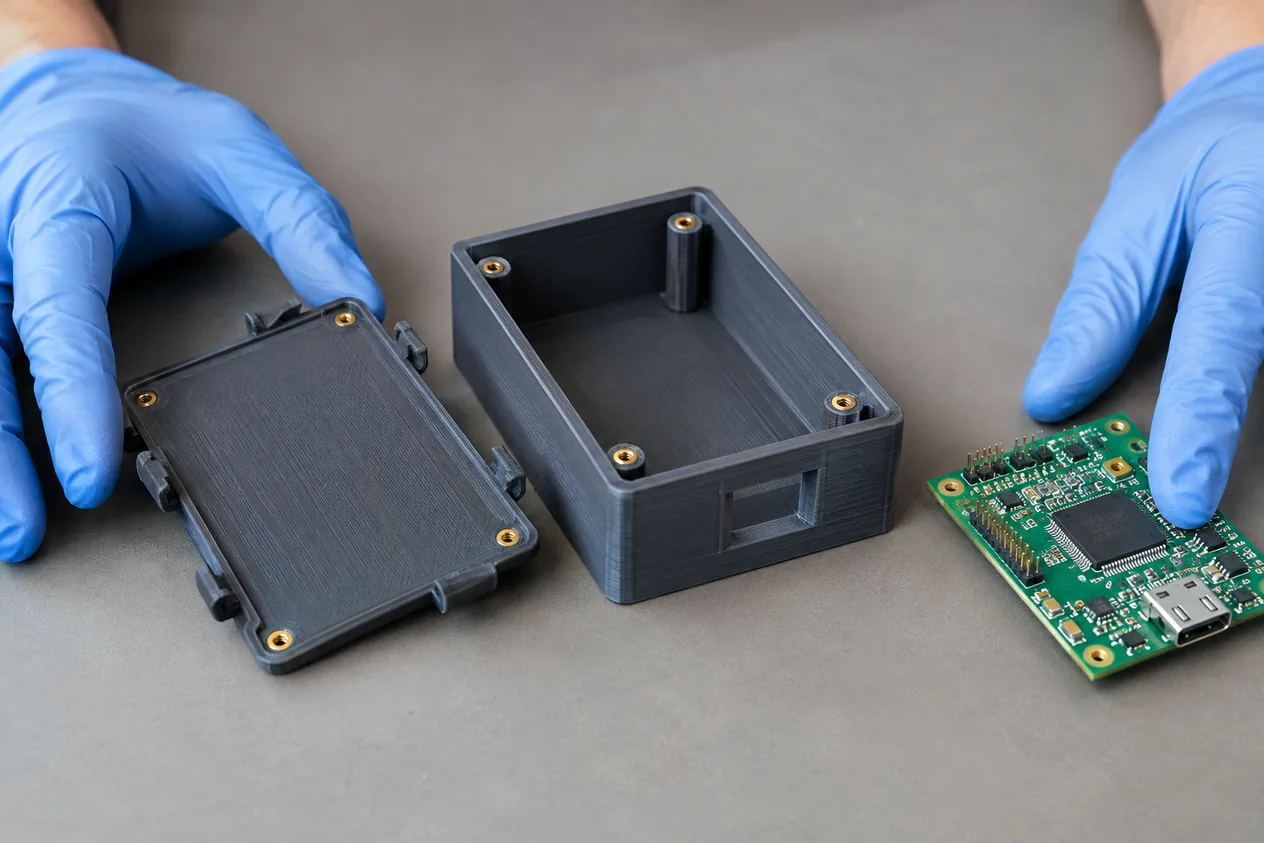

3D принтирана кутия за електроника с отворен капак, стойки за винтове и отвори за конектори
Илюстрация: 3D принтирана кутия за електроника с отворен капак, стойки за винтове и отвори за конектори

Накратко

Стена
Поне 1,5 mm при FDM като проектна стойност
Най-тънка стена
0,8 mm при дюза 0,4 mm, две линии
Гнездо за винт M3
Отвор 4,0 mm за месингова вложка
Стена около гнездото
Поне 1,6 mm около отвора за вложка M3
Деформация на куката
Допустима деформация на куката 1,5 %, при PETG и ABS 3 %, при найлон 5 %
Ъгли на куката
Входящ скос от 25 до 35°, задържащ от 45 до 90°
Хлабина на куката
От 0,2 до 0,5 mm при FDM
Какво получавате
Файлове STL и STEP

Как работи

  1. Вътрешността от платкатаЗапочваме от размерите на платката, най-високия компонент и местата на конекторите. Около тях се строи вътрешността, а отворите се слагат там, където са конекторите.
  2. Стена от цели линииПринтерът полага стената от цели линии, затова дебелината е кратна на диаметъра на дюзата. Некратна стена оставя празнини или променя ширината на линиите.
  3. Стойка за винт с вложкаВ стойката се оставя отвор за месингова вложка, която се вгражда с топлина. Тя издържа повторно развинтване, а резба, нарязана направо в пластмасата, се сдира.
  4. Щипка, която се огъваКуката на щипката се огъва при монтаж. Деформацията в основата ѝ се смята и се държи под допустимата за материала, а зад куката се оставя място за огъване.
  5. Хлабина на капакаМежду капака и кутията се оставя хлабина според пасването, защото отворите излизат по-малки от начертаното, а детайлът се свива при охлаждане.
Рисунка, не снимка

Как поръчвате

  1. Описвате платката и уредаНа 3ddesign.edufacturing.com избирате «Нов детайл» и описвате платката или уреда, конекторите и как ще се монтира корпусът.
  2. Качвате размери и снимкиДобавяте размерите на платката, снимки, скица или файл. Приемат се и STEP, и DXF.
  3. Получавате офертаКраси прегледва заданието и Ви пише с цена и срок или с въпрос, ако нещо липсва, например за размер или за условията на работа.
  4. Преглеждате идеен вариантПолучавате идеен вариант на корпуса: одобрявате го или отбелязвате къде искате промяна.
  5. Принтираме корпуса при насКогато моделът е готов, можете да го поръчате за 3D принтиране при нас със същия файл.

Кога да изберете и кога не

Кога да изберете

  • Имате платка или уред и Ви трябва кутия с капак и отвори за конекторите.
  • Корпусът ще се изработва чрез 3D принтиране и искате стените, щипките и гнездата да следват числата за технологията.
  • Нужен Ви е корпус за единични бройки или за прототип, преди да поръчате серия.

Кога не

Сравнение
ПараметърКорпуси и кутии за електроникаМоделиране чрез полагане на разтопен материал (FDM)
Стенапоне 1,5 mm като проектна стойностот 0,8 mm при дюза 0,4 mm
Хлабинаот 0,2 до 0,5 mm между куката и леглото ѝот 0,1 до 0,5 mm между сглобяеми части

Числата

Числата и откъде са
ПараметърСтойностИзвор
Проектна стена при FDM1,5 mmПравило: Проектна стена при FDM
Най-тънка стена при дюза 0,4 mm0,8 mmПравило: Най-тънка стена при дюза 0,4 mm
Отвор за вложка M34 mmПравило: Отвор за вложка M3
Стена около отвора за вложка M31,6 mmПравило: Стена около отвора за вложка M3
Дължина на вложка M35,7 mmПравило: Дължина на вложка M3
Допълнителна дълбочина на отвора над дължината на вложкатапоне 1,0 mmПравило: Допълнителна дълбочина на отвора над дължината на вложката
Допустима деформация на куката при PLA1,5 %Правило: Допустима деформация на куката при PLA
Допустима деформация на куката при PETG и ABS3 %Правило: Допустима деформация на куката при PETG и ABS
Допустима деформация на куката при найлон5 %Правило: Допустима деформация на куката при найлон
Входящ скос на кукатаот 25 до 35 °Правило: Входящ скос на куката
Задържащ ъгъл на кукатаот 45 до 90 °Правило: Задържащ ъгъл на куката
Хлабина между куката и леглото ѝ при FDMот 0,2 до 0,5 mmПравило: Хлабина между куката и леглото ѝ при FDM
Хлабина между сглобяеми части при FDMот 0,1 до 0,5 mmПравило: Хлабина между сглобяеми части при FDM
