Индустриален дизайн: форма на изделие в CAD, която може да се изработи
Индустриалният дизайн е проектиране на външната форма на изделие така, че да е удобно за ръката, да изглежда добре и да може да се изработи с избрана технология. При нас формата се построява в CAD по скица, снимка или образец и се предава като STEP модел.
Накратко
- Хват с цяла длан
- Дръжка с диаметър от 30 до 50 mm
- Прецизен хват
- Диаметър от 8 до 16 mm, като при писалка или малък инструмент
- Дължина на дръжката
- Поне 100 mm, за да не свършва в дланта
- Заобляне
- Радиус от поне 1,0 mm при 3D принтиране по FDM
- Наклон на стените
- Поне 1° при шприцване на термопласти (самото шприцване не правим)
- Какво получавате
- Файлове STL и STEP
Как работи
- Кой държи изделието и какЗапочваме от ръката и от начина на употреба: хватът определя диаметъра и дължината на дръжката, преди да се чертае външният вид.
- Формата в CADСкицата или образецът се строят като 3D модел с точна геометрия: равнини, цилиндри и отвори, които може да се редактират. Мрежа от триъгълници не позволява това.
- Заобляния, а не остри ъглиВътрешните ъгли се заобляват, защото дюзата на FDM принтера не възпроизвежда по-малък радиус чисто, а острият ъгъл концентрира напрежение.
- Формата следва технологиятаПри шприцване стените имат наклон, за да излезе детайлът от матрицата. При 3D принтиране се гледат стената и надвесите. Решаваме ги заедно с формата, не след нея.

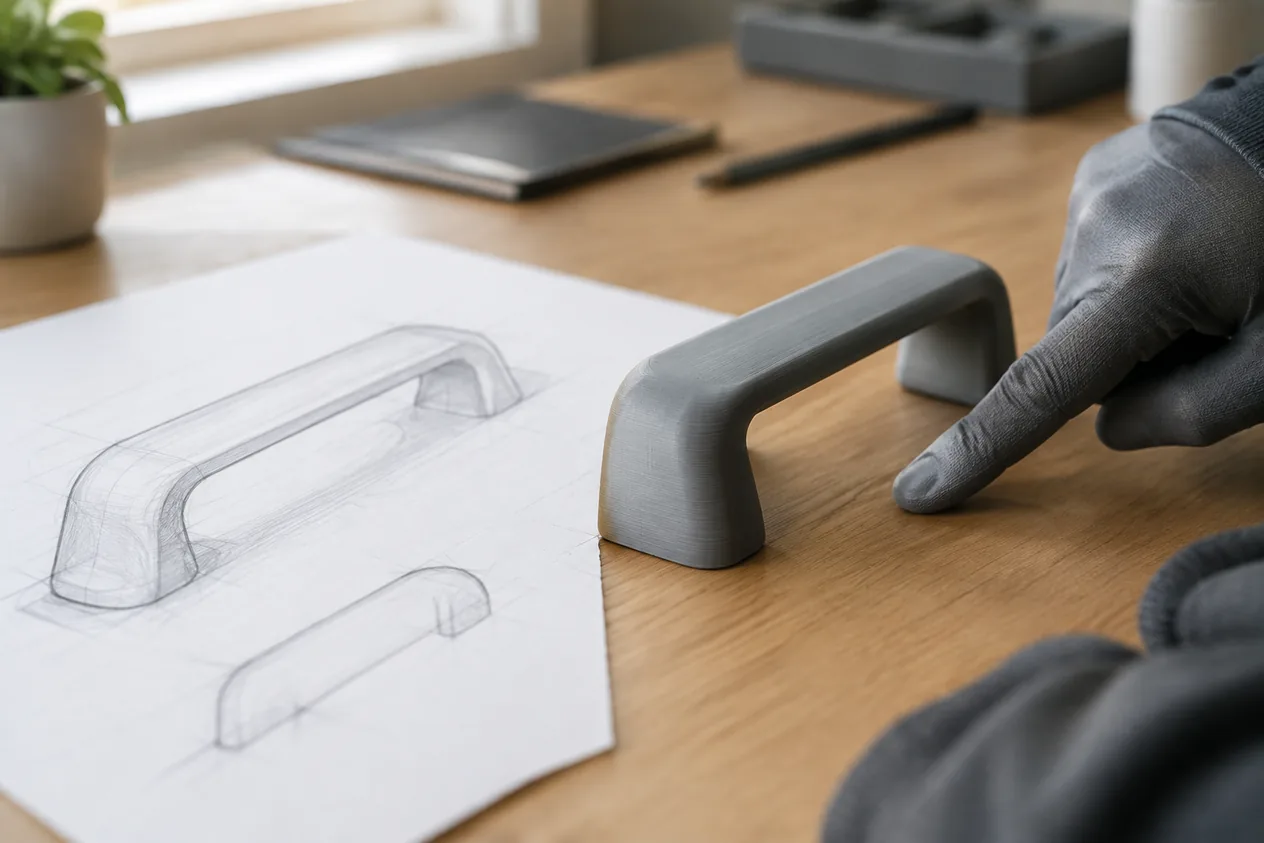

- Макет в ръкатаФормата може да се принтира на нашите FDM или SLA принтери, за да я хванете и да видите пропорциите, преди да поръчате изработка.
Как поръчвате
- Описвате изделиетоНа 3ddesign.edufacturing.com избирате «Нов детайл» и пишете за какво служи изделието и как ще се държи.
- Качвате скици и снимкиДобавяте скица на ръка, снимки на подобни изделия или файл. Приемат се и STEP, и STL.
- Получавате въпроси и офертаКраси прегледва заданието и Ви отговаря до 1 работен ден. Проектът се оценява по оферта.
- Идеен вариант и корекцииПолучавате идеен вариант: одобрявате го или отбелязвате къде искате промяна. Броят на корекциите се уговаря в офертата.
- Получавате файловетеСлед плащането файловете се отключват за изтегляне: STL и STEP. Ако изделието е за 3D принтиране, можете да го поръчате при нас със същия файл.
Кога да изберете и кога не
Кога да изберете
- Имате идея или скица на изделие и искате форма, която е удобна за ръката и може да се изработи.
- Нужен Ви е модел, по който да направите макет или да поръчате изработка при друг производител.
- Искате формата и начинът на изработка да се решават заедно, а не един след друг.
Кога не
- Искате само външен вид за показване, без размери и изработка: достатъчен е визуален макет. Визуален и ергономичен прототип
- Формата е ясна и Ви трябва само кутия с капак около платка или уред. Корпуси и кутии за електроника
- Имате готов модел и Ви трябва само чертеж с размери и толеранси. Технически чертеж с допуски
| Параметър | Индустриален и продуктов дизайн | Корпуси и кутии за електроника |
|---|---|---|
| Първото число, което проверяваме | диаметър на дръжка от 30 до 50 mm | стена на корпуса поне 1,5 mm |
| Радиус на заобляне при FDM | поне 1,0 mm | поне 1,0 mm |
| Наклон на стените при шприцване | поне 1° | поне 1° |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Диаметър на дръжка за силов захват | от 30 до 50 mm | Правило: Диаметър на дръжка за силов захват |
| Диаметър при прецизен захват | от 8 до 16 mm | Правило: Диаметър при прецизен захват |
| Минимална дължина на дръжката | 100 mm | Правило: Минимална дължина на дръжката |
| Минимален радиус на заобляне при FDM | 1 mm | Правило: Минимален радиус на заобляне при FDM |
| Минимален наклон на стените при шприцване на термопласти | 1 ° | Правило: Минимален наклон на стените при шприцване на термопласти |
| Минимална стена при FDM | 1,5 mm | Правило: Минимална стена при FDM |
| Консултация по заданието, 1 час | 50 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:konsultaciya.price_eur |
| Първи отговор по заданието | до 1 работен ден | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:etapi.0.klient |
Въпроси и отговори
Правите ли индустриален дизайн?
Да, индустриалният дизайн е част от проектирането. Формата се построява в CAD по скица, снимка или образец и се решава заедно с начина на изработка. Получавате STEP модел и, по избор, технически чертеж с размери и толеранси.
Индустриалният дизайнер само рисува ли външния вид?
Не. Индустриалният дизайнер определя формата, но и как изделието се държи, ползва и изработва. Затова при нас формата се решава заедно с технологията: хват, заобляния, стени и наклони.
Ползвате ли SolidWorks или Fusion 360?
Да, проектираме в SolidWorks и Fusion 360. Каквато програма да ползвате Вие, получавате STEP и STL файлове: STEP се отваря във всяка CAD програма, а STL е за 3D принтиране.
Може ли да проверите дали моделът ми ще се изработи?
Да, като допълнителна платена услуга «Проверка за изработка». Тя казва дали детайлът може да се изработи с избраната технология. Цената ѝ виждате в офертата, преди да я приемете.
Колко струва 3D проектирането?
30 минути разговор са безплатни, консултацията е 50 EUR на час, а проектът се оценява по оферта, след като Краси прегледа заданието Ви. Цената на проекта виждате в офертата, преди да я приемете.
