Визуален и ергономичен прототип: как изглежда и как се държи в ръката

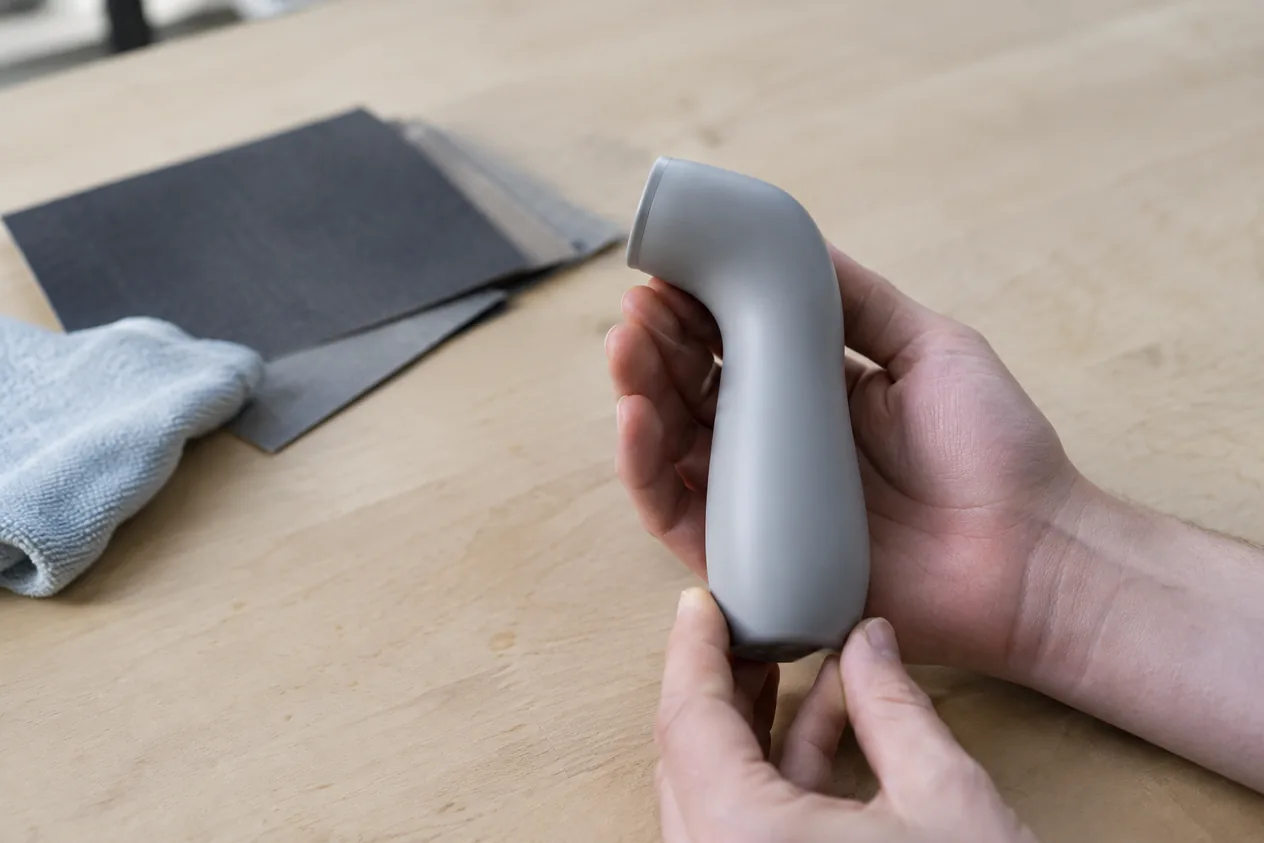

Визуалният прототип показва формата, повърхността и пропорциите на бъдещото изделие, а ергономичният се държи, натиска и сравнява в ръка. Изработваме го със SLA или FDM 3D принтиране и довършваме повърхността, така че да се оценява като готово изделие, но без да претендира за серийната здравина.
Накратко
- Цел
- Да изглежда и да е удобно
- Срок на етапа
- От 4 до 6 седмици за етап „Прототипи и проверки“
- Цена
- Програма за разработка по договорка от 341 EUR; „Първи прототип“ за идеята е 490 EUR
- Силов захват
- Дръжка с диаметър от 30 до 50 mm за захват с цялата длан
- Прецизен захват
- Дръжка с диаметър от 8 до 16 mm за писалка или малък инструмент
- Дължина на дръжката
- Най-малко 100 mm, за да не свършва в дланта
- Тънки стени в SLA
- Подпряна стена най-малко 0,4 mm, свободна най-малко 0,6 mm
- Машини
- В парка ни има SLA принтер (Formlabs Form 4) и FDM принтери; PolyJet няма
Как работи
- Смола и светлинаСветлина втвърдява слой по слой течна фотополимерна смола и дава гладка повърхност с фини детайли.
- Видимата страна встрани от подпоритеДетайлът се ориентира така, че видимата повърхност да е далеч от подпорите и платформата, защото следите от подпори развалят вида.
- ИзмиванеНевтвърдената смола се измива в изопропилов алкохол и детайлът се изсушава, преди да се облъчи.
- UV довтвърдяванеИзмитият детайл се облъчва с UV светлина при нагрят въздух, за да достигне пълна твърдост; прекаленото облъчване прави материала крехък.
- ПовърхностПодпорите се махат, а следите се шлайфат с все по-фини шкурки; при FDM детайли шлайфането е основното довършване.
- Проба в ръкаОбразецът се държи и сравнява по диаметър и дължина на дръжката, а Вие решавате дали да го променим.
Как поръчвате
- Описвате идеятаВ кратък въпросник пишете идеята с едно изречение, качвате скица, снимка или 3D файл и избирате „Да изглежда и да е удобно“.
- Профил на продуктаОписваме за кого е продуктът и как ще се държи: на бюро, в ръка или на стена.
- Безплатен разговорИзбирате час за разговор с Краси; за идеята Ви важи NDA, подписано от нас. На разговора уточняваме повърхността и цвета, които Ви трябват.
- Програма и образецСлед разговора плащате програмата за разработка по договорка и получавате визуалния образец, за да решите Вие.
Кога да изберете и кога не
Кога да изберете
- Нужен Ви е предмет за снимки, изложба или оценка от клиенти и инвеститори, който изглежда като изделие.
- Искате да проверите как лежи в ръка и дали дръжката, бутоните и пропорциите са удобни.
- Формата вече е решена и искате гладка повърхност и фини детайли.
Кога не
- Показвате само идеята с груба форма: концептуалният прототип е по-прост и започва от цената за първия прототип. Концептуален прототип
- Нужни са многоцветни детайли с различна твърдост в една изработка (PolyJet): този процес не е в нашия машинен парк. Впръскване на материал (PolyJet)
- Детайлът трябва да издържа натоварване и топлина, а не само да изглежда добре. Прототип за изпитване (инженерен прототип)
| Параметър | Визуален и ергономичен прототип | Концептуален прототип |
|---|---|---|
| Цена | програма за разработка от 341 EUR | „Първи прототип“ 490 EUR |
| Какво включва | концептуален, функционален и визуален прототип, след всеки решавате Вие | оценка на идеята, скица в три изгледа, 3D модел с размери и концептуален прототип |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Срок на етап „Прототипи и проверки“ | от 4 до 6 седмици | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.4 |
| Програма за разработка, най-ниска цена | 341 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.min_eur |
| Програма за разработка, най-висока цена | 4100 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.max_eur |
| Първи прототип | 490 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:plati.price_eur |
| Диаметър на дръжка за силов захват | от 30 до 50 mm | Правило: Диаметър на дръжка за силов захват |
| Диаметър на дръжка за прецизен захват | от 8 до 16 mm | Правило: Диаметър на дръжка за прецизен захват |
| Дължина на дръжката | 100 mm най-малко | Правило: Дължина на дръжката |
| Подпряна стена в SLA | 0,4 mm най-малко | Wiki: tech/sla.md |
| Свободна стена в SLA | 0,6 mm най-малко | Wiki: tech/sla.md |
| Измиване в изопропилов алкохол | от 10 до 20 мин | Wiki: tech/sla.md |
| UV довтвърдяване при 60 °C | от 15 до 60 мин | Wiki: tech/sla.md |
| Хлабина за сглобки в SLA | от 0,15 до 0,2 mm най-малко | Wiki: tech/sla.md |
Въпроси и отговори
Прави ли се визуален прототип само за форма и повърхност, без да работи?
Да, визуалният прототип е за форма, повърхност и пропорции, а срокът на етапа е от 4 до 6 седмици.
Какъв диаметър да има дръжката, за да е удобна?
30 до 50 mm при захват с цялата длан и от 8 до 16 mm при писалка или малък инструмент; дължината на дръжката е най-малко 100 mm.
Каква е най-тънката стена при SLA?
0,4 mm за подпряна стена и 0,6 mm за свободна, а за сглобки се оставя хлабина от 0,15 до 0,2 mm.
Мога ли да получа детайл с няколко цвята и мека гума наведнъж?
Не от нас: многоцветният PolyJet не е в нашия машинен парк, а ние предлагаме SLA и FDM.
Колко струва визуален прототип?
341 EUR е началото на програмата за разработка по договорка; „Първи прототип“ с концептуален образец е 490 EUR.
