Предсериен прототип и малка серия: проверка на изработката преди производство

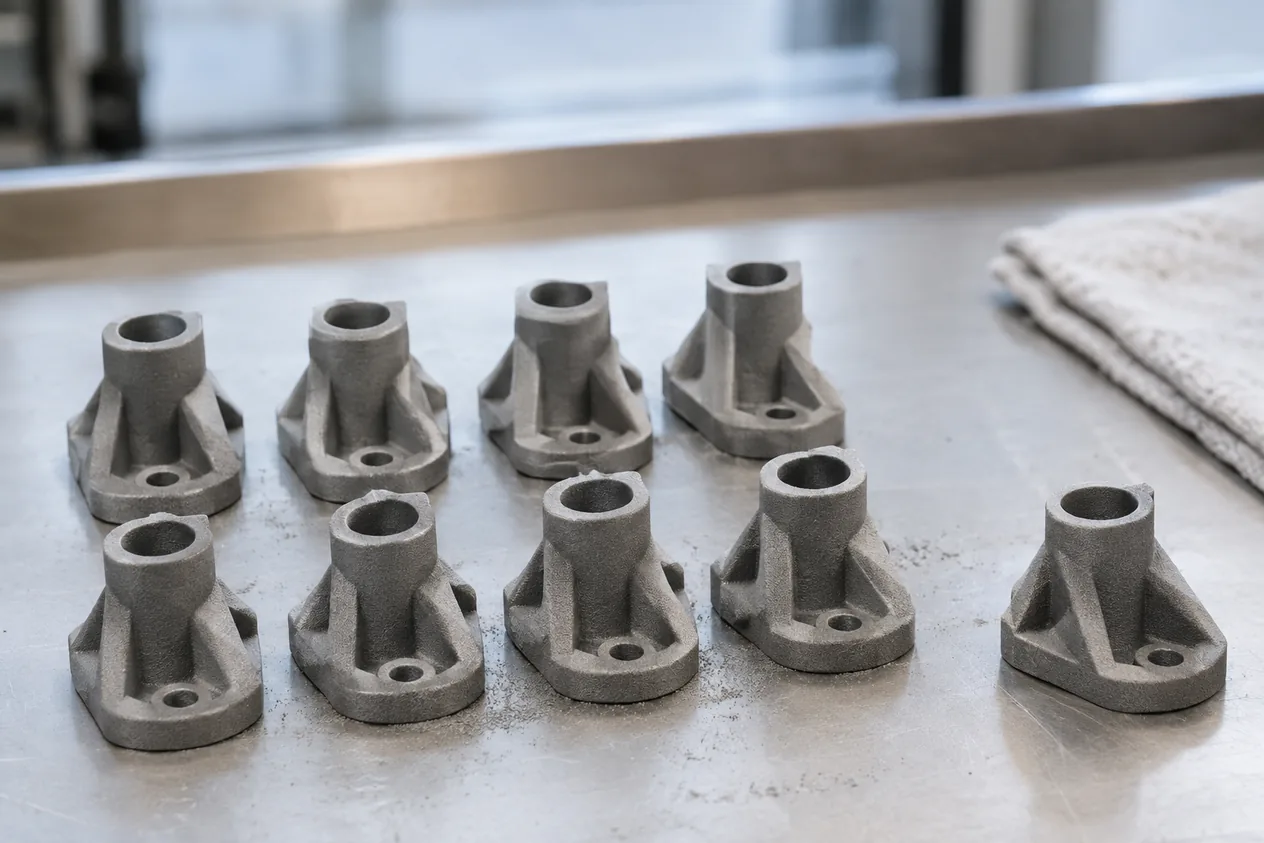

Предсерийният прототип е последната проверка преди серия: няколко детайла от материала и по технологията, близки до серийните, показват дали изработката, сглобяването и пасването се повтарят от брой на брой. Така грешките излизат, преди Вие да инвестирате в оснастка или голямо количество.
Накратко
- Цел
- Малка серия преди производство
- Срок на етапа
- От 2 до 3 седмици за етап „Към производство“
- Какво получавате
- Съвет как да се произвежда и предпроизводствен прототип с технологията на серията
- Цена
- Програма за разработка по договорка от 341 EUR, самата серия по оферта
- Без подпори
- SLS не иска подпори: неспечената пудра държи детайла, затова партидата се подрежда плътно в обема
- Повторяемост
- Естествено размерно отклонение при SLS около ±0,3 %
- Машини
- В парка ни има SLS принтер (Formlabs Fuse X1), SLA принтер и FDM принтери
Как работи
- Слой пудраВалякът или острието нанася тънък равен слой полимерна пудра върху платформата в затворена камера, нагрята малко под температурата на топене.
- Лазерът спича сечениетоЛазерният лъч сгрява пудрата точно по контура и запълването на сечението и частиците се сливат една с друга; платформата слиза и се нанася нов слой.
- Пудрата носи детайлаНесинтерованата пудра около детайлите работи като опора, затова няма подпори и много бройки се подреждат една над друга в един обем.
- Охлаждане в камератаДетайлите се охлаждат бавно в затворената камера, преди да се извадят, за да не се изкривят от температурен шок.
- Депрашяване и контролИзлишната пудра се почиства, повърхността се довършва при нужда, а размерите на няколко бройки от партидата се сравняват, за да се види дали се повтарят.
Как поръчвате
- Описвате идеятаВ кратък въпросник пишете идеята с едно изречение, качвате снимка, скица или 3D файл и избирате „Малка серия преди производство“.
- Профил на продуктаОписваме за кого е продуктът и дали е механичен, или има електроника вътре.
- Безплатен разговорИзбирате час за разговор с Краси; за идеята Ви важи NDA, подписано от нас.
- Програма за разработкаЦената и срокът се уточняват по договорка и получавате връзка за плащане след разговора.
- Към производствоПолучавате съвет как да се произвежда серията и предпроизводствен прототип, а Вие решавате дали да продължим.
Кога да изберете и кога не
Кога да изберете
- Искате да проверите изработката в малко количество, преди да поръчате оснастка или голяма серия.
- Конструкцията вече е доказана и Ви трябват няколко еднакви бройки за монтаж, изложба или проба при клиенти.
- Серията ще е малка и самото 3D принтиране е технологията на производство.
Кога не
- Нужни са Ви хиляди бройки в материал на шприцването: шприцването не го изработваме сами, а подготвяме детайла и прототипа за него. Шприцоване на пластмаси
- Все още не е ясно дали конструкцията издържа: първо са нужни проверки на натоварване и температура. Прототип за изпитване (инженерен прототип)
- Нужен Ви е метален детайл с обработени повърхности и допуски по чертеж. CNC фрезоване (3 оси)
| Параметър | Предсериен прототип и малка серия | Прототип за изпитване (инженерен прототип) |
|---|---|---|
| Срок на етапа | от 2 до 3 седмици | от 4 до 6 седмици |
| Типично размерно отклонение | около ±0,3 % при SLS | около 0,5 % при FDM |
| Проверки от Вас в етапа | няма определена проверка | 3 проверки |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Срок на етап „Към производство“ | от 2 до 3 седмици | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.5 |
| Срок на етап „Прототипи и проверки“ | от 4 до 6 седмици | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:etapi.4 |
| Програма за разработка, най-ниска цена | 341 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.min_eur |
| Програма за разработка, най-висока цена | 4100 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:dogovorka.max_eur |
| Размерно отклонение при SLS | ±0,3 % | Wiki: tech/sls.md |
| Размерно отклонение при FDM | 0,5 % | Правило: Размерно отклонение при FDM |
| Минимална дебелина на стената при SLS (препоръчана 1,0 mm) | 0,7 mm | Wiki: tech/sls.md |
| Хлабина за подвижни сглобки при SLS | 0,25 mm | Wiki: tech/sls.md |
| Охлаждане в камерата преди изваждане | от 8 до 24 ч | Wiki: tech/sls.md |
Въпроси и отговори
Как се казва предсериен прототип на английски?
Не е една дума: в хардуера най-често се казва PVT, а при Xometry етапът е „pre-manufacturing“. Нашата цел „Малка серия преди производство“ отговаря на него.
Колко бройки са малка серия?
Не сме фиксирали една цифра: количеството се уточнява на безплатния разговор, а цената на серията е по оферта.
Нужна ли е оснастка за предсерийния прототип?
Не, ако се изработва със 3D принтиране: SLS работи без подпори и без форма. Оснастка е нужна едва при шприцване, което не изработваме сами.
Колко време отнема етапът към производство?
2 до 3 седмици, а предишният етап с прототипите и проверките е от 4 до 6 седмици.
Колко точни са детайлите от SLS в серията?
0,3 % е естественото размерно отклонение при SLS, затова за пасващи части се оставя хлабина от 0,25 mm, а стените са поне 0,7 mm.
