Сглобки, толеранси и материали: инженерен отговор със справка

Питаш с думи, например „Каква сглобка да избера за лагер на вал 20 mm?“. На AI асистента EDi Инженер-справочник е указано да търси в правилата на EDi Brain, да смята и да направи справка в PDF и CSV с таблица на числата.

Задай инженерен въпрос Вземи Ultra

Част от Ultra за 39 EUR на месец, с 1500 кредита всеки месец.

Справка към отговораPDF и таблица на числата в CSV
Посадки над 3 до 180 mmH7 с g6, h6, k6 или p6
Проверена сметкав изчислителния лист, до 20 стъпки
Размерна скицадетайл с до 12 отвора

Какво е инженерен справочник с AI

Инженерен справочник за машиностроене е сборник от проверени правила и числа: сглобки и толеранси, материали, ограничения при проектиране за производство. EDi Инженер-справочник е AI асистент на EduFacturing: отговаря на въпрос с думи и подава справка с числата в таблица.

На асистента е указано да търси в правилата, преди да отговори, но кодът не го налага: за проверката се брои всеки викнат инструмент, и самата справка.

Част от Ultra: един въпрос е 5 кредита, а 1500 кредита на месец стигат за 300 въпроса, ако не ги харчиш за други асистенти (портфейлът е общ).

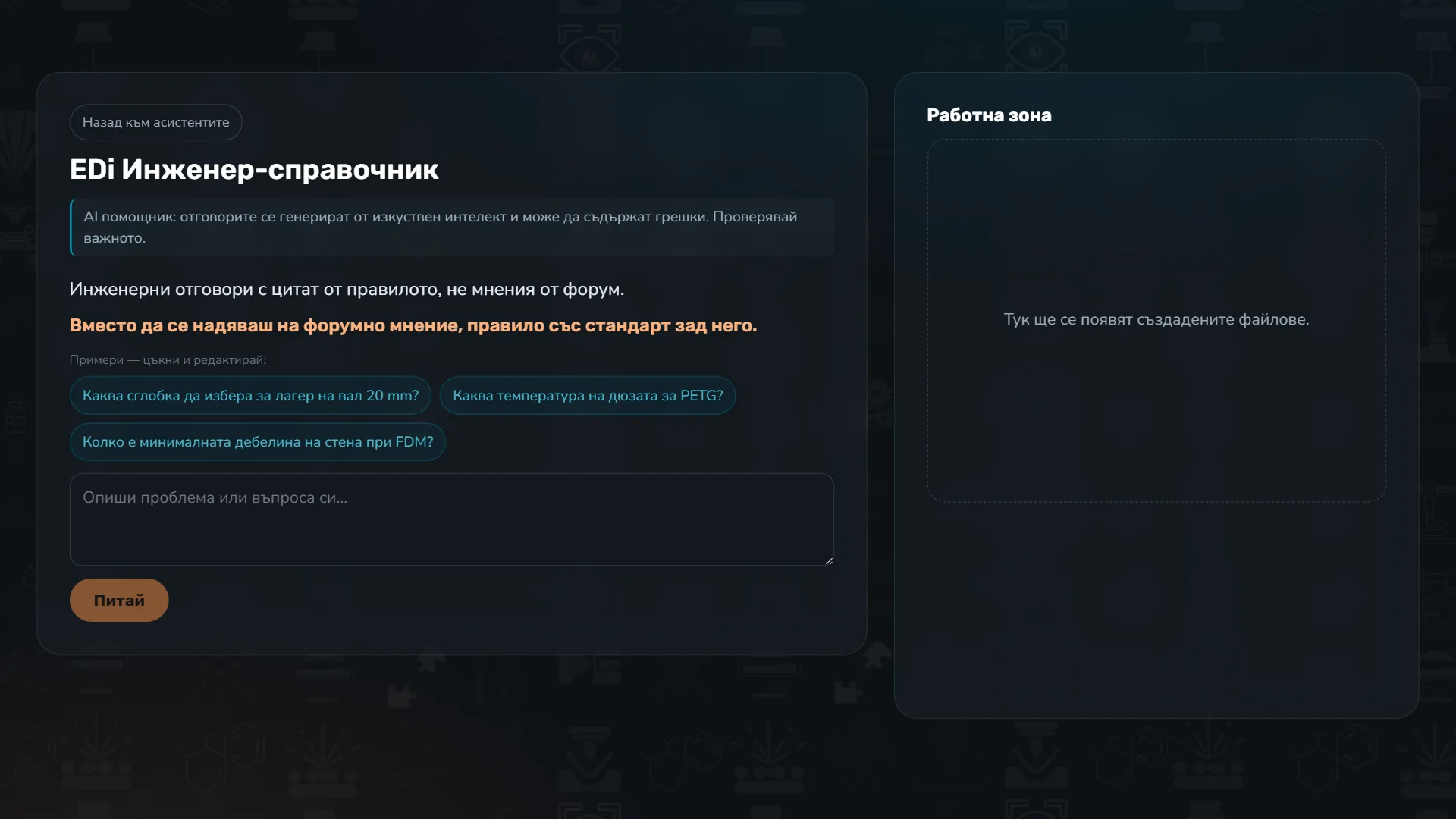

Инженерен справочник за машиностроене: екранът на EDi Инженер-справочник с три примерни въпроса, поле за въпрос, бутон „Питай“ и празна работна зона за файловете

Какво получаваш: справка, посадка, сметка, скица

Дава справка към отговора

PDF с краткия отговор, таблица с числата и източника им, капани и какво да провериш сам (секциите ги попълва асистентът, някои може да липсват) и CSV с таблицата. Справката е за ориентир, не заменя стандарта.

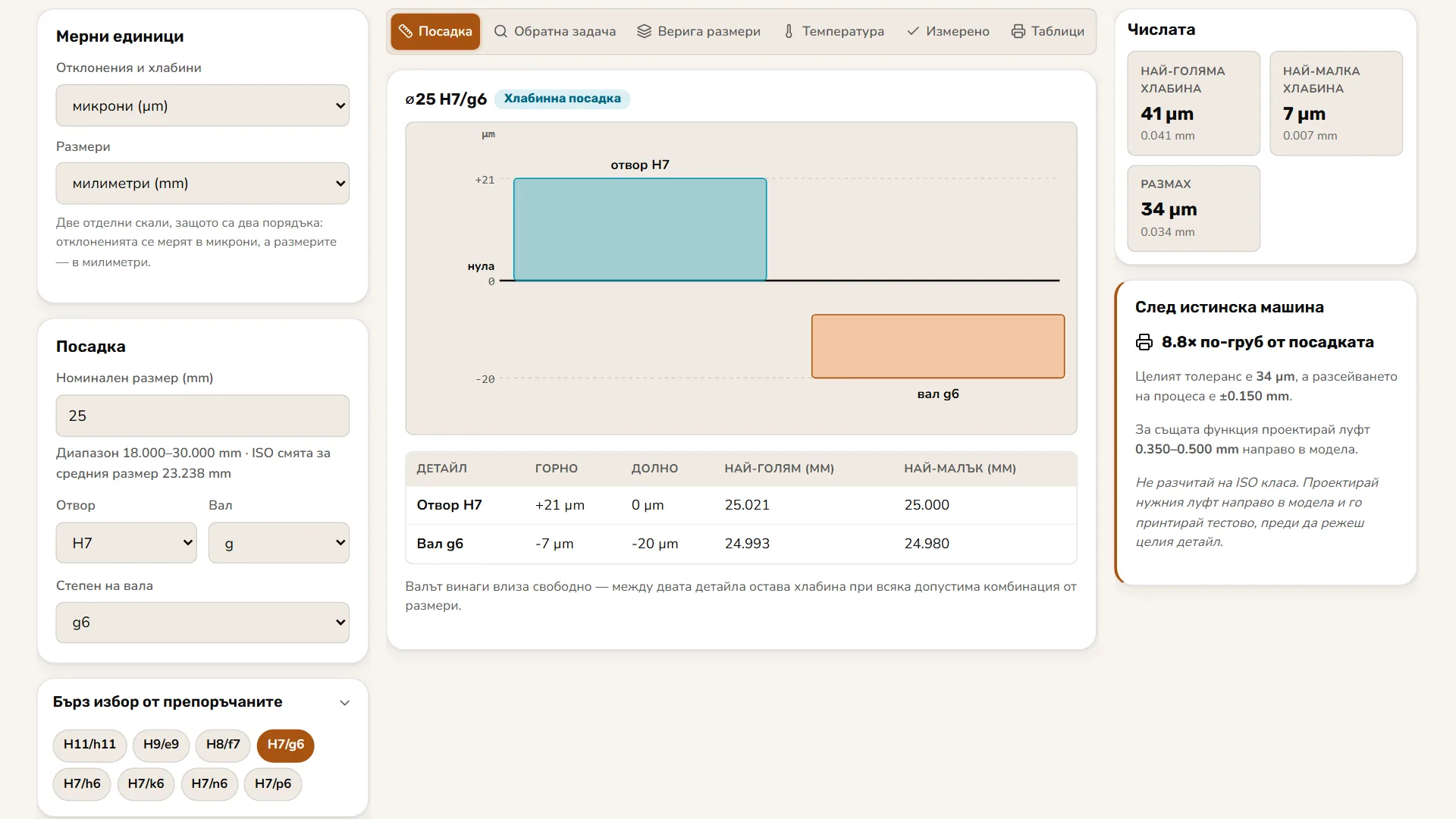

Смята посадка вал-отвор

Диаметър над 3 до 180 mm и посадка като H7/g6: граници на отвора и вала, най-малка и най-голяма хлабина или натег, в PDF и CSV, по таблиците на правилата (ISO 286). Типът в PDF е неверен при H7/h6 и при H7/p6 до Ø18 mm: пише „преходна“.

Прави изчислителен лист

При сметка на асистента е указано да направи лист: стъпки с израз и резултат и колона „Проверка“, в която кодът преизчислява израза.

Чертае размерна скица

Правоъгълен детайл с до 12 отвора и размери, като SVG. Схема, не чертеж по стандарт.

Кога да питаш: посадка, отвор, материал

Подходящ е, когато ти трябва едно проверено число или избор, а не цял учебник.

Посадка за лагер или вал
Пример от екрана: сглобка за лагер на вал 20 mm.
Отвор за болт в детайл за 3D принтиране
Размер по среден ред плюс поправка за FDM.
Материал или стена при принтиране
Примери от екрана: дюза за PETG, стена при FDM.
Сметка за документация
Изчислителен лист с преизчислени стъпки.

Откъде са числата и как се смятат

Първо правило, после сметка. Кодът проверява листа и смята посадките.

Търси в правилата
На асистента е указано: по област (механика, материали, DFAM, електроника, физика) в правилата на EDi Brain и в каталозите.
Смята в код
Листът се преизчислява (до 20 стъпки), посадката е от таблица, скицата е от размерите.
Оформя справка
Справката е задължителен резултат, освен когато асистентът отговори само с въпрос.

Правилата и таблиците зад отговорите
За	Формула	Какво значи
Граници на отвор и вал	`размер = номинал + отклонение / 1000`	отклонението е в µm от таблицата; Ø18 е в лента 10 до 18, не в 18 до 30
Хлабина и натег	`мин = долна на отвора − горна на вала; макс = горна на отвора − долна на вала`	мин над 0: хлабинна; макс под 0: с натег; иначе „преходна“. При точно 0 (H7/h6; H7/p6 до Ø18 mm) това е неверно: по правилата на EDi Brain H7/h6 е хлабинна, H7/p6 е с натег
Пример: Ø20 mm, H7/g6	`отвор 20,000 до 20,021 mm; вал 19,980 до 19,993 mm`	хлабина от 0,007 до 0,041 mm: хлабинна посадка

Числата са в таблица с колона за източник

Числата са в таблица с източник
Ако асистентът не посочи източник, кодът вписва „по Edufacturing rules core“: сверявай важното. При посадка PDF-ът цитира стандарта.
Посадката е от таблица
Указанията забраняват стойности в µm по памет; за други класове таблица няма.
Листът е преизчислен
Кодът преизчислява израза на всяка стъпка и бележи „ПРОВЕРИ“ при разлика над 1%.

Какво справочникът не прави

Справката е за ориентир: число за изделие за хора се сверява със стандарта. Таблица за посадки има само за H7 с g6, h6, k6 и p6 и диаметри над 3 до 180 mm. Типът на посадката е неверен при H7/h6 и при H7/p6 до Ø18 mm: в PDF пише „преходна“.

На асистента е указано да не решава курсови и домашни задачи наготово и да не пише номера на стандарти в отговора. Приема само текст до 4000 знака. Скицата е схема.

Отговорите се пишат от изкуствен интелект и може да съдържат грешки. Екранът, отговорите и файловете са на български, и на въпрос на английски.

Въпроси за сглобки, отвори за болтове и справки

Каква сглобка за лагери да избера?

Зависи от натоварването и от това кой пръстен се върти. Асистентът има таблица за H7 с g6, h6, k6 и p6 (над 3 до 180 mm) и му е указано да я ползва при въпрос за посадка; за други класове таблица няма.

Как се смята хлабината между вал и отвор?

Долната граница на отвора минус горната на вала дава най-малката хлабина, горната минус долната: най-голямата. Пример: Ø20 mm, H7/g6: от 0,007 до 0,041 mm. Отрицателното е натег.

Какъв отвор да направя за болт M4?

4,5 mm по среден ред: така е в указанията на асистента и в правилата на EDi Brain. За детайл, принтиран на FDM, добави 0,2 mm, защото отворите излизат по-малки. Още: M3 3,4; M5 5,5; M6 6,6; M8 9,0; M10 11,0 mm.

Какви файлове получавам?

Справка в PDF и таблица на числата в CSV. Според въпроса още изчислителен лист (PDF), таблица за посадка (PDF и CSV) или скица (SVG). Файловете са на български и се пазят 24 часа.

Колко струва въпрос към инженер-справочника?

Ultra е 39 EUR на месец с 1500 кредита. Един въпрос е 5 кредита: 300 въпроса на месец, ако не харчиш кредити за други асистенти (портфейлът е общ). Извън инженерната област въпросът обикновено се отказва без кредити: проверява го модел, който не е безгрешен.
