Хибридно производство: адитивно наслояване и CNC в една машина
Хибридното производство съчетава адитивно наслояване на метал, най-често с насочено отлагане на енергия, и CNC фрезоване в една машина и един работен цикъл, така че детайлът се нарасва и веднага се обработва до точен размер. Такива машини нямаме; предлагаме CNC фрезоване и 3D принтиране поотделно, както и проектиране на приспособления.
Накратко
- Точност
- ±0,25 mm като нарасло и ±0,005 mm след CNC обработка
- Надбавка за фрезоване
- От 1,0 до 2,0 mm при лазерно DED и от 2,0 до 5,0 mm при WAAM, на страна
- Проектиране
- Стени от 1,0 до 2,0 mm и допуск ±0,5 mm преди дообработка
- Хибридно приспособление (MIT и GM)
- Срокът е с 92 % по-кратък, а цената с 65 % по-ниска от традиционното приспособление
- Какво правим ние
- Не отлагаме метал; предлагаме CNC обработка, цена по оферта
Как работи

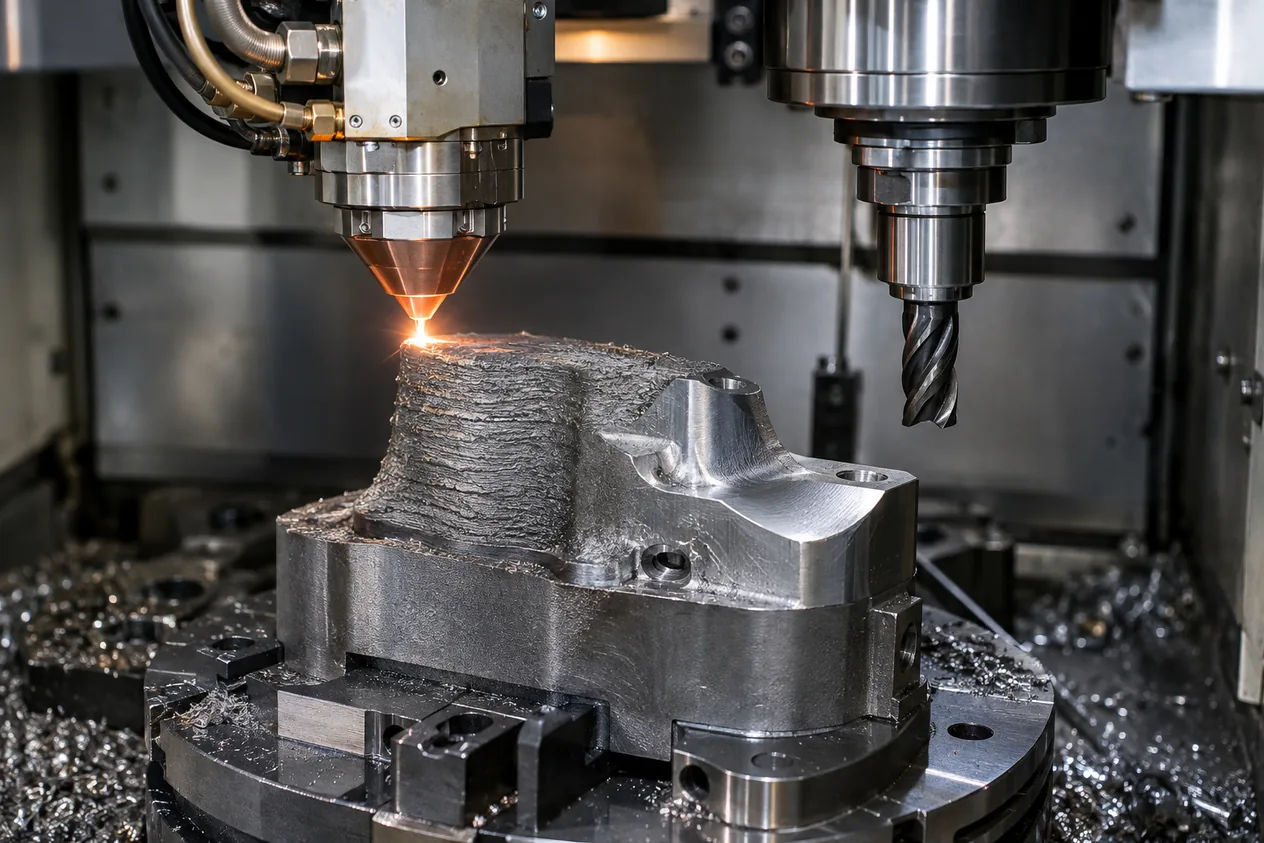

- Метал се отлагаЛазерът топи тясна зона на детайла, а в нея се подава метален прах или тел. Така детайлът нараства слой по слой, или се ремонтира износена зона.
- Нараства грубата формаНарасналата геометрия е близка до крайната, но повърхността е груба и вълнообразна, затова точността като нарасло е ±0,25 mm, с грапавост от 20 до 50 µm.
- Фрезоване в същата камераСъщата машина фрезова нарасналия детайл. Надбавката за обработка зависи от процеса, а след фрезоването точността е ±0,005 mm, а грапавостта под 0,8 µm.
- Какво дава комбинациятаВ една машина се правят ремонт на износени детайли, вътрешни охладителни канали и износоустойчиви покрития, които не могат да се получат само с фреза.
- Правила за проектиранеМинималните стени са от 1,0 до 2,0 mm, а геометрии под 1 mm се провалят заради резолюцията на процеса. Допускът преди дообработка е ±0,5 mm.
Как поръчвате
- Подавате заданиеНа cncfactory.edufacturing.com описвате детайла, материала и количеството и прилагате чертеж или модел.
- Казваме какво е в наш обхватПоемаме фрезоването на заготовката и 3D принтирането на прототип. Нарастването на метал с хибридна машина не правим сами и ще Ви го кажем веднага.
- Получавате ценаЦената е по оферта, защото няма публикувана цена за единичен детайл без количество и материал.
- Получавате детайлаСлед потвърждение изработваме детайла и го изпращаме.
Кога да изберете и кога не
Кога да изберете
- Ремонтирате скъп метален детайл, като износената зона се нарасва и се обработва до размер.
- Детайлът има вътрешни канали, които не се получават с фреза.
- Нужен е метален детайл, който се получава близо до крайната форма и после се обработва до точен размер.
Кога не
- Детайлът е обикновена заготовка, която се фрезова от плътен материал: достатъчно е CNC. CNC фрезоване (3 оси)
- Нужна е едрогабаритна метална част: за нея водещ е самостоятелният процес с електрическа дъга и тел. Тел-дъгово адитивно производство (WAAM)
- Нужно е приспособление или проверочен шаблон, а не метален детайл за експлоатация. Приспособления, джигове и оснастка
| Параметър | Хибридно производство (адитивно и CNC в една машина) | Тел-дъгово адитивно производство (WAAM) |
|---|---|---|
| Надбавка за CNC обработка на страна | от 1,0 до 2,0 mm при лазерно DED | от 2,0 до 5,0 mm |
| За какво е най-подходящ | ремонт, вътрешни канали и покрития | едрогабаритни части |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Точност като нарасло при DED | ±0,25 mm | Wiki: tech/hybrid-manufacturing.md |
| Точност след CNC обработка | ±0,005 mm | Wiki: tech/hybrid-manufacturing.md |
| Грапавост Ra като нарасло | от 20 до 50 µm | Wiki: tech/hybrid-manufacturing.md |
| Грапавост Ra след CNC обработка | под 0,8 µm | Wiki: tech/hybrid-manufacturing.md |
| Надбавка за CNC при лазерно DED, на страна | от 1,0 до 2,0 mm | Wiki: tech/hybrid-manufacturing.md |
| Надбавка за CNC при WAAM, на страна | от 2,0 до 5,0 mm | Wiki: tech/hybrid-manufacturing.md |
| Минимална стена при хибриден процес | от 1,0 до 2,0 mm | Wiki: tech/hybrid-manufacturing.md |
| Допуск преди дообработка | ±0,5 mm | Wiki: tech/hybrid-manufacturing.md |
| Мощност на лазера на хибридна машина за детайл до 2000 kg (DMG MORI LASERTEC 125) | 3 kW | Wiki: tech/hybrid-manufacturing.md |
| Съкращаване на срока при хибридно приспособление | 92 % | Първичен източник: S8/DATA/izvori/proiz-mit-hybrid-fixtures.html |
| Намаляване на цената при хибридно приспособление | 65 % | Първичен източник: S8/DATA/izvori/proiz-mit-hybrid-fixtures.html |
| Рециклируемост при хибридно приспособление, преди и след | от 59 до 100 % | Първичен източник: S8/DATA/izvori/proiz-mit-hybrid-fixtures.html |
Въпроси и отговори
Хибридно производство в България: кой го предлага?
Не предлагаме хибридна машина сами и не сочим доставчик, който не познаваме. Предлагаме CNC фрезоване и 3D принтиране поотделно, а за хибридна машина можем да проектираме детайла така, че да е годен за нея.
Колко точен е детайл от хибридна машина?
0,25 mm като нарасло и 0,005 mm след CNC обработка в същата камера.
Каква надбавка се оставя за фрезоване след наслояването?
1,0 до 2,0 mm на страна при лазерно DED и 2,0 до 5,0 mm при WAAM, защото повърхността на заваръчните валове е вълнообразна.
Колко тънка може да е стената при хибридно производство?
1,0 до 2,0 mm минимална стена; геометрии под 1 mm се провалят заради резолюцията, а допускът преди дообработка е ±0,5 mm.
Какво печели хибридното приспособление спрямо традиционното?
92 % по-кратък срок и 65 % по-ниска цена в случая на GM, като рециклируемостта расте от 59 до 100 %. Приспособлението има основа от ламарина и повърхност, получена с 3D принтиране в прахово легло; това не е хибридна машина.
