Приспособления, джигове и оснастка: проектиране по Вашия детайл и операция

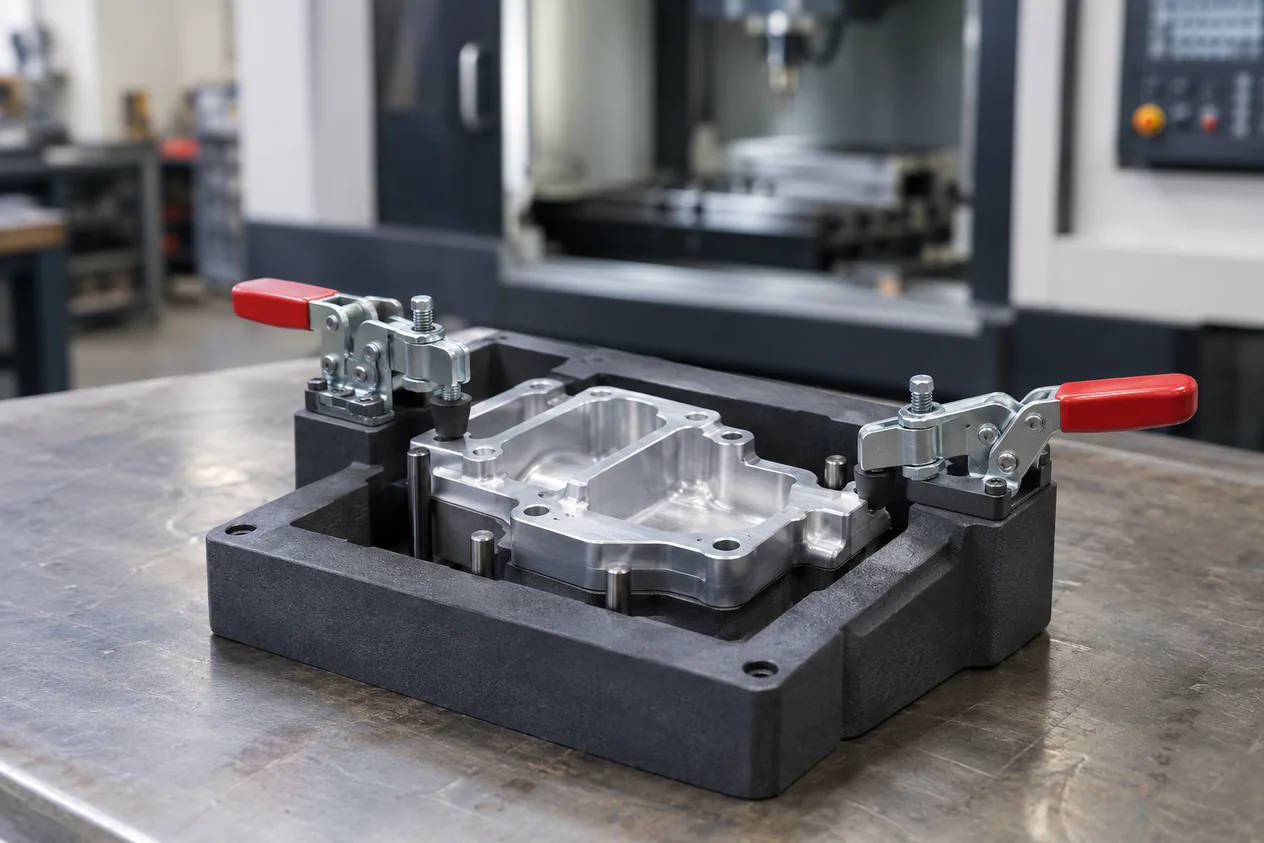

Приспособлението (джиг или фикстура) държи детайла в точно определено положение при обработка, сглобяване или контрол, така че всяка бройка да застава на едно и също място. Проектираме го в CAD според Вашия детайл и операцията, а при нужда го изработваме чрез 3D принтиране по FDM или SLA или с CNC обработка.
Накратко
- Базиране
- Първичната база отнема 3 степени на свобода с поне 3 точки, втората отнема още 2
- Захващане при CNC
- Поне 3 mm дълбочина на захващане на детайла в челюстите на менгеме
- Хибридно приспособление
- При основа от ламарина и 3D принтирана контактна повърхност срокът е с 92 % по-кратък, а цената с 65 % по-ниска
- Точност на приспособление по FDM
- Размерно отклонение около 0,5 %, стени от поне 0,8 mm
- Хлабина за сменяеми части
- От 0,1 до 0,5 mm при приспособление, принтирано по FDM
- Консултация
- 50 EUR за час
Как работи
- Определя се базатаДетайлът трябва да е лишен от всичките шест степени на свобода: първичната равнина отнема три, втората опора още две, третата последната. Опорите над това не оправят положението, а само стягат детайла и го деформират.
- Посоката на силата на рязанеПри фрезоване по подаването фрезата дърпа детайла към себе си, а срещу подаването силата има повдигаща съставка. Стягата се проектира за реалната посока на силата, не само за притискане отгоре.
- Тънки и неравни детайлиДетайл без равна повърхност или с тънки стени се стяга с меки челюсти, фрезовани по неговия контур, за да се разпредели натискът и да не се огъне.
- Материал и изработкаПриспособление, принтирано по FDM, има размерно отклонение около 0,5 %, стени от поне 0,8 mm и хлабина от 0,1 до 0,5 mm за сменяемите части. За големи сили на рязане основата е метална и се обработва с CNC.
- Проверка на приспособлениетоУредът, с който се проверява приспособлението, трябва да е поне 4 пъти по-точен от допуска, който следи; иначе се приемат негодни бройки или се бракуват годни.
Как поръчвате
- ЗаданиетоПодавате кратко задание на 3ddesign.edufacturing.com: какво се обработва, на каква операция, колко бройки, и качвате снимки, скици или файлове STEP и STL.
- Оферта и капароПолучавате оферта с цена и срок. Приемате я и плащате 50 % капаро.
- Идеен вариант и корекцииПолучавате идеен вариант и го одобрявате или отбелязвате къде искате промяна. Броят на корекциите се уговаря в офертата.
- ФайловеСлед плащането на остатъка получавате файловете за изтегляне: STL и STEP, а чертеж, ако е уговорен.
- ИзработкаАко приспособлението е за 3D принтиране, можете да го поръчате при нас със същия файл, по FDM или SLA.
Кога да изберете и кога не
Кога да изберете
- Една и съща операция се повтаря и всяка бройка трябва да застава на едно и също място.
- Детайлът няма равна повърхност за менгеме или е тънък и стандартна стяга го деформира.
- Нужна Ви е оснастка за сглобяване или контрол за малък брой бройки и срокът на традиционното приспособление е проблем.
Кога не
- Нужна Ви е метална оснастка, която понася големи сили на рязане: тя се обработва с CNC, а не се принтира. CNC фрезоване (3 оси)
- Приспособлението трябва да е еднакво здраво във всички посоки, а детайл по FDM е по-слаб по височина. Тогава се търси друга технология, например SLS, която не изработваме сами. Селективно лазерно синтероване (SLS)
| Параметър | Приспособления, джигове и оснастка | CNC фрезоване (3 оси) |
|---|---|---|
| Допуск на размера | около 0,5 % при приспособление по FDM | от 0,025 до 0,125 mm при стандартна CNC обработка |
| Минимална стена | поне 0,8 mm при FDM | поне една осма от височината на стената |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Първична база: точки и степени на свобода | 3 точки | Правило: Първична база: точки и степени на свобода |
| Втора база: точки и степени на свобода | 2 точки | Правило: Втора база: точки и степени на свобода |
| Минимална дълбочина на захващане в менгеме | 3 mm | Правило: Минимална дълбочина на захващане в менгеме |
| Размерно отклонение на детайл по FDM | 0,5 % | Правило: Размерно отклонение на детайл по FDM |
| Минимална дебелина на стената по FDM | 0,8 mm | Правило: Минимална дебелина на стената по FDM |
| Хлабина между сменяеми части по FDM | от 0,1 до 0,5 mm | Правило: Хлабина между сменяеми части по FDM |
| Съотношение между точността на уреда и допуска | 4 пъти | Правило: Съотношение между точността на уреда и допуска |
| По-кратък срок на хибридно приспособление | 92 % | Първичен източник: S8/DATA/izvori/proiz-mit-hybrid-fixtures.html |
| По-ниска цена на хибридно приспособление | 65 % | Първичен източник: S8/DATA/izvori/proiz-mit-hybrid-fixtures.html |
| Консултация за 3D проектиране | 50 EUR за час | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:konsultaciya.price_eur |
| Капаро по оферта | 50 % | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/cadkratak.json:etapi.2.klient |
Въпроси и отговори
Колко по-евтино и по-бързо е хибридно приспособление?
92 % по-кратък срок и 65 % по-ниска цена се получават в изследване на MIT за автомобилен производител, където основата е от ламарина, а контактната повърхност е 3D принтирана по прахов процес. Това е пример от изследване, не обещание за Вашия детайл; такъв прахов процес не изработваме сами.
Как се стяга детайл, който няма равни повърхности?
Да, с меки челюсти, фрезовани по обратния контур на детайла, така че натискът да се разпредели по цялата повърхност вместо в няколко точки.
Може ли детайлът да остане върху работната плоча, докато се обработва?
Да, жертвената плоча е най-безопасният начин за тънкостенен детайл: плочата се стяга в менгемето или на магнитна маса, детайлът се обработва до размер и се отрязва последен.
Колко точно е приспособление, принтирано по FDM?
0,5 % размерно отклонение като ориентир, със стени от поне 0,8 mm; за пасване на сменяеми части се оставя хлабина от 0,1 до 0,5 mm.
