Производствени технологии: кога 3D принтиране, кога CNC и кога форма или инструмент

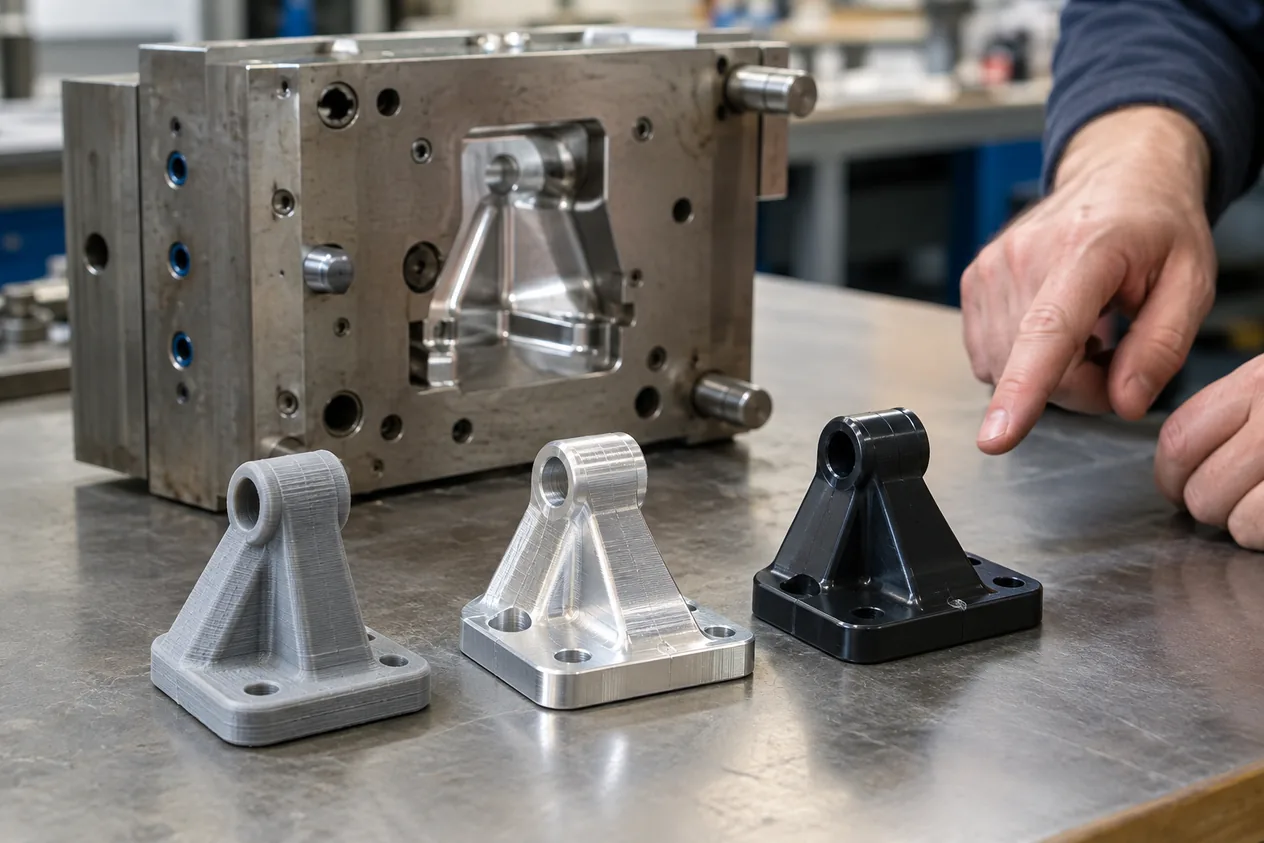

Изборът между 3D принтиране, CNC обработка и форма или инструмент зависи най-вече от броя детайли: инструментът струва много и се изплаща само когато цената му се разпредели върху голяма серия. За малък брой детайли, сложна форма или още неутвърден дизайн по-евтини са процесите без инструмент.
Накратко
- Дизайнът решава цената
- Около 80 % от производствената цена се определя от конструкторските решения
- Цена на промяната
- От 10 до 100 пъти по-скъпа след като инструментът е направен
- Обем и процес
- Шприцформата разпределя инструмента върху десетки хиляди бройки, CNC е за малки серии с висока точност, а 3D принтирането за много малки серии
- Форма или термоформоване
- До около 5 000 бройки годишно печели термоформоването, над 50 000 обикновено шприцоването (ориентир на доставчик на термоформоване)
- Срок на шприцформа
- От 12 до 16 седмици до първите детайли, срещу от 2 до 4 седмици при инструмент за термоформоване
- Издувно формоване
- Препоръчва се от 3 000 бройки годишно за кухи детайли
- Какво правим ние
- 3D принтиране, CNC обработка и прототипиране; формите и инструментите за серия не са наша услуга
Как работи
- Започвате от годишния бройПърво се определя колко детайла са нужни на година, защото процесът се избира според геометрията, материала, допуските и обема.
- Смятате точката на изравняванеТя е броят детайли, при който цената на инструмента, разпределена върху бройките, се изравнява с по-високата цена на бройка при процес без инструмент. Над нея инструментът печели, под нея не.
- Проверявате детайла по правилата на процесаВсеки процес има граници за стени, наклони, ребра и радиуси. Нарушена граница се открива най-евтино на чертежа, а не след направен инструмент.
- Правите прототип преди инструментСкъпите форми се предхождат от прототип: 3D принтиран или фрезован от заготовка, за да се проверят форма и пасване.
- Решавате процесаАко серията е голяма и дизайнът утвърден, се поръчва инструмент при производител. Ако не е, продължавате с 3D принтиране или CNC.
Как поръчвате
- Описвате идеятаНа prototype.edufacturing.com описвате идеята с едно изречение и качвате снимка, скица или 3D файл.
- Говорим безплатноИзбирате час за безплатен разговор и казвате колко бройки на година Ви трябват и докъде е стигнал дизайнът.
- Допълнителни проверкиМоже да добавите проверка за изработка, технологичен маршрут и оценка на цената по технология и количество.
- Прототип и път към сериятаПолучавате прототип и съвет как да се произвежда серията. Формите и инструментите за серия се правят при производител, не при нас.
Кога да изберете и кога не
Кога да изберете
- Нужни са Ви малко детайли, дизайнът още се променя или формата е сложна: започнете с 3D принтиране.
- Нужни са Ви стегнати допуски в малка серия: изберете CNC обработка.
- Нужни са Ви хиляди бройки годишно и дизайнът е утвърден: пресметнете форма или инструмент при производител.
Кога не
- Не разчитайте на процес без инструмент, когато серията е много голяма: цената на бройка там остава висока. Шприцоване на пластмаси
- Не започвайте с метална форма, когато детайлът е метален и серията е голяма: проверете леенето под налягане. Леене под налягане (алуминий и цинк)
- Не поръчвайте инструмент за профил, преди да сте проверили стандартно сечение. Екструзия на профили (пластмаса и алуминий)
| Параметър | Моделиране чрез полагане на разтопен материал (FDM) | CNC фрезоване (3 оси) | Шприцоване на пластмаси |
|---|---|---|---|
| Допуск | около 0,5 % | от ±0,025 до ±0,125 mm | ±0,08 mm върху формата плюс най-малко ±0,002 mm/mm от смолата |
| Минимална стена | 0,8 mm | 0,8 mm в метал | от 0,8 до 4 mm |
| Подходящ обем | много малки серии | малки серии с висока точност | десетки хиляди бройки |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Дял от производствената цена, определен от конструкторските решения | 80 % | Първичен източник: S8/DATA/izvori/proiz-wevolver-dfm.html |
| Колко пъти по-скъпа е промяната след направен инструмент | от 10 до 100 пъти | Първичен източник: S8/DATA/izvori/proiz-wevolver-dfm.html |
| Годишен обем, до който термоформоването печели, ориентир на доставчик | до около 5 000 бройки | Първичен източник: S8/DATA/izvori/proiz-indu-thermoforming.html |
| Годишен обем, над който шприцоването обикновено печели, ориентир на доставчик | над 50 000 бройки | Първичен източник: S8/DATA/izvori/proiz-indu-thermoforming.html |
| Срок на шприцформа до първи детайли, ориентир на доставчик | от 12 до 16 седмици | Първичен източник: S8/DATA/izvori/proiz-indu-thermoforming.html |
| Срок на инструмент за термоформоване до първи детайли | от 2 до 4 седмици | Първичен източник: S8/DATA/izvori/proiz-indu-thermoforming.html |
| Цена на инструмента за термоформоване спрямо шприцформа | от 10 до 20 % | Първичен източник: S8/DATA/izvori/proiz-indu-thermoforming.html |
| Годишен обем, препоръчван за издувно формоване на кухи детайли | от 3 000 бройки | Първичен източник: S8/DATA/izvori/proiz-blow-molding-guide.pdf#p2 |
| Размерно отклонение при FDM | 0,5 % | Правило: Размерно отклонение при FDM |
| Стандартен допуск при CNC обработка | от ±0,025 до ±0,125 mm | Правило: Стандартен допуск при CNC обработка |
| Препоръчителен най-голям брой установки при 3-осево фрезоване | 2 установки | Правило: Препоръчителен най-голям брой установки при 3-осево фрезоване |
| Минимален диаметър на отвор със стандартен инструмент при CNC | 2,5 mm | Правило: Минимален диаметър на отвор със стандартен инструмент при CNC |
| Цена на „Първи прототип“ | 490 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:plati.price_eur |
| Безплатен разговор преди заявката | 30 мин | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/prototipkratak.json:intro |
Въпроси и отговори
Кога да започна с форма, а не с 3D принтиране?
Да, когато дизайнът е утвърден и серията е голяма: над 50 000 бройки годишно шприцоването обикновено печели пред термоформоването, а за малко бройки често се избира процес без инструмент. Числото е ориентир на доставчик, не наша оферта.
Кога трябва да започне проверката на детайла за изработка?
Да, още в началото: около 80 % от производствената цена се определя от конструкторските решения, а промяна след направен инструмент струва от 10 до 100 пъти повече.
Може ли детайлът да се изработи с избраната технология?
Да, можем да го проверим за 3D принтиране, CNC, струг, лазер, ламарина или шприцване и да Ви кажем какво да се промени. Форми и инструменти за серия не правим.
Колко струва изработката с всяка технология при различен брой?
Не, няма обща цена: тя зависи от детайла и броя. Можете да поискате оценка на цената по технология и количество, а прототипът „Първи прототип“ е 490 EUR.
Важат ли правилата за проектиране и при 3D принтиране?
Да. 3D принтирането има свои правила за минимална стена и надвеси, например най-малко 0,8 mm стена, затова се проверява като всеки друг процес.
