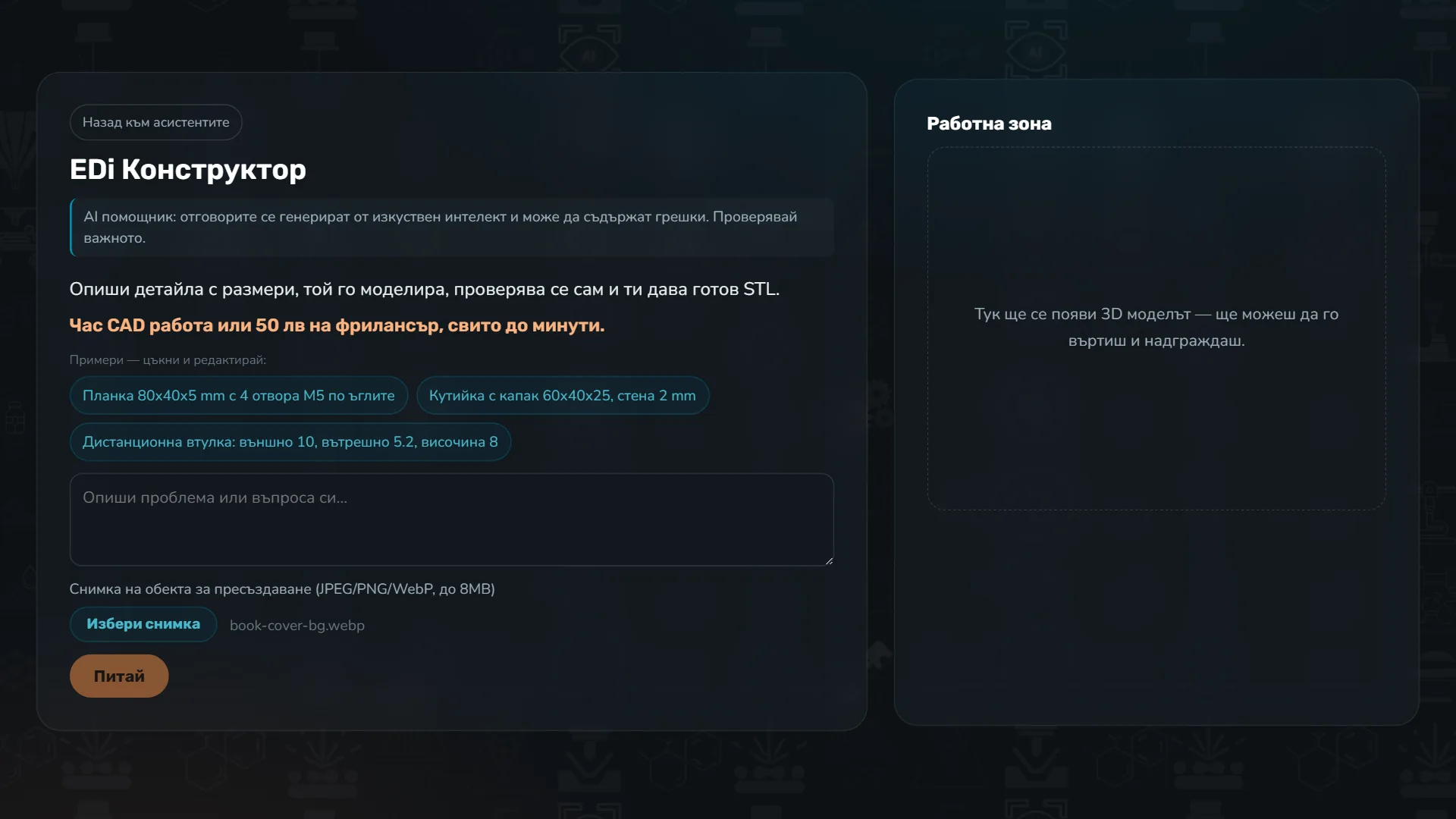

3D модел на механичен детайл по описание или снимка, с STL за принтиране
Описваш детайла с размери, например планка 80x40x5 mm с четири отвора M5, или качваш снимка с един известен размер. AI асистентът EDi Конструктор го моделира и ти дава STL за принтиране и кода на модела, а когато превюто се изрисува, и PNG. Подходящ е за прости механични детайли, не за фигурки и лица.
Част от Ultra за 39 EUR на месец, с 1500 кредита всеки месец.
- STL за принтиранемодел в mm, който въртиш в работната зона
- Снимка до 8 MBJPEG, PNG или WebP, с един известен размер
- Проверка след строежаасистентът чете анализа на STL и при проблем строи пак
- До 3 файла на строежSTL, PNG превю и код на модела
Какво е генератор на 3D модели по описание
Генератор на 3D модели по описание е инструмент, който от описание с размери прави файл за принтиране. EDi Конструктор е AI асистент на EduFacturing за планки, кутии, скоби, втулки, адаптери, държачи и дистанционери: моделира детайла, чете анализа на собствения си модел и дава STL, код на модела и, когато се изрисува, PNG превю.
Част от плана Ultra. Един въпрос струва 30 кредита; кредитите са общи за всички асистенти, затова 1500 на месец са 50 въпроса само ако не ги харчиш другаде. Ако заявката се провали без нито един файл, кредитите се връщат; уточняващ въпрос също харчи кредити.
Какво прави асистентът с твоето описание
Строи по описание с размери
На асистента е указано при пълни размери да даде 2-3 реда план и веднага да моделира, а при липсващи ключови размери да предложи стойности и да зададе един въпрос.
Оценява размери по снимка
Качваш снимка с един известен размер, например „дългата страна е 60 mm“. Указано е останалите да се оценят по пропорциите и да се отделят от зададените; получаваш грубо приближение, не точно копие. Без мащаб асистентът пита.
Чете анализа и поправя модела
След строежа получава анализа на собствения си STL: затворена ли е мрежата, най-малкият размер, габаритите. На асистента е указано да поправя нередното, до два пъти.
Дава файловете
STL за принтиране, код на модела във вид на OpenSCAD и PNG превю, когато се изрисува. Екранът предлага и следваща стъпка: проверка с EDi DFAM Ревюер (15 кредита) или оферта (20 кредита).
Кога да поискаш 3D модел по описание или снимка
Подходящ е за прости механични детайли, които ти трябват като файл за принтиране.
Планка с отвори
„Планка 80x40x5 mm с 4 отвора M5 по ъглите“ (пример от екрана).
Кутия с капак
„Кутийка с капак 60x40x25, стена 2 mm“ (пример от екрана).
Втулка или дистанционер
„Дистанционна втулка: външно 10, вътрешно 5.2, височина 8“ (пример от екрана).
Груб модел на резервна част
Снимаш детайла и казваш един размер: останалите се оценяват по пропорциите и се отбелязват като приблизителни. За резервна част задай размерите сам.
Как асистентът строи модела и чете анализа му
Асистентът попълва схема от форми, а кодът се генерира от нея; указано му е да пише OpenSCAD директно само за сложни криви. Стъпките по-долу са указания, не проверки на кода.
Схема от форми
Шест вида: кутия, цилиндър, изтеглен и въртян профил, отвор и укрепващо ребро; с добавяне или изваждане, размери в mm, позиция и завъртане.
Реалистичен вид
Закръгляне 2-3 mm на планките и капаците, фаска 0,5 mm на отворите за болт и 0,5-1 mm на втулките и осите.
Преценка за колизии
Преди строежа асистентът преценява дали отвор не се застъпва с рамо, ребро или стена, и при нужда го премества.
Анализ след строежа
Чете анализа на STL (затворена мрежа, най-малък размер, габарити) и поправя нередното, до два пъти.
| За | Формула | Какво значи |
|---|---|---|
| Отвор за болт M3, M4, M5, M6, M8 | 3,6; 4,7; 5,7; 6,8; 9,2 mm | диаметър: клиренс по ISO 273 плюс 0,2 mm за FDM; радиусът е половината; числата са от указанието му |
| Праговете в указанието към асистента | незатворена мрежа: припокриване 0,1 mm; най-малък размер < 1,2 mm: удебеляване | най-малкият размер е най-късата страна на целия детайл, не дебелината на отделна стена |
Асистентът чете анализа на модела след строежа
Чете анализа на собствения си STL
След строежа асистентът чете анализа и при проблем строи пак; указано му е до два пъти.
Различава зададеното от оцененото
При снимка на асистента е указано във финала да раздели зададените размери от оценените.
Казва честно за органичните форми
Фигурки, лица и релефи са трудни за параметричния подход; указано му е да го каже, вместо да обещава.
Параметричният подход е за механични детайли от прости форми. За органични форми на асистента е указано да каже честно, че подходът е ограничен, а за носещи и критични детайли (окачване, налягане) да препоръча инженерна проверка.
Получаваш STL (мрежа), PNG и OpenSCAD код, не STEP или друг редактируем CAD файл. Промяната („добави отвор“) е нов въпрос и струва отново 30 кредита.
Проверката гледа най-малкия размер на целия детайл, не дебелината на отделна стена: стените проверявай в слайсера. Отговорите са на български, и на английски въпрос, и може да съдържат грешки.
Въпроси за 3D модел по описание
Как да направя 3D модел за принтиране по описание?
Опиши детайла с размери в mm, например „планка 80x40x5 mm с 4 отвора M5“. Асистентът го моделира и ти дава STL, код на модела и, когато се изрисува, PNG превю.
Как да направя 3D модел от снимка?
Качи снимка и кажи един размер, например „дългата страна е 60 mm“. Останалите размери асистентът оценява по пропорциите; получаваш грубо приближение, не точно копие. Без мащаб пита.
Какви файлове получавам?
STL за принтиране и код на модела; PNG превю само когато се изрисува.
Може ли да променя модела?
Не като продължение на готовия модел. Всяка промяна е нов въпрос и струва отново 30 кредита, а разговорът пренася само текста на съобщенията, не самия модел. Опиши целия детайл наново, заедно с промяната.
Колко струва 3D модел по описание?
Част от Ultra за 39 EUR на месец с 1500 кредита. Един въпрос е 30 кредита; кредитите са общи за всички асистенти.
Асистентът за 3D модел по описание е част от Ultra
Ultra струва 39 EUR на месец: всичко от Pro (45 инструмента), EDi асистентите и 1500 кредита всеки месец. Всяко пускане на асистент харчи кредити.
От групата „Идея и избор“:
Свързани инструменти
Проверка на 3D модел преди принтиранеПроверка на 3D модел за принтиране: качваш STL, а AI асистентът показва надвесите, габарита и най-добрата ориентация. Част от Ultra, 39 EUR на месец.

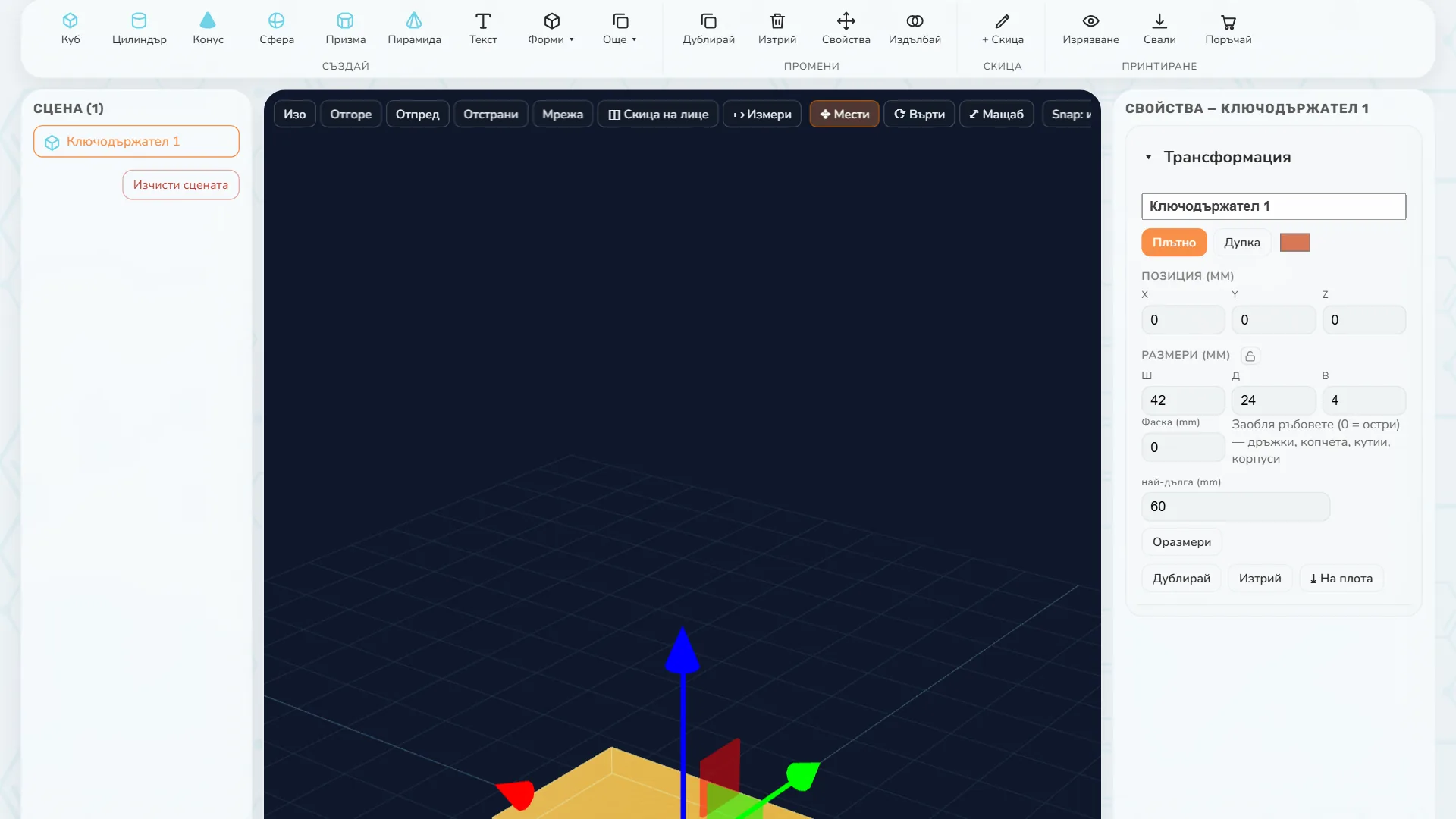

EduBuilder 3D: програма за 3D моделиранеПрограма за 3D моделиране онлайн: основни тела, форми, тела „Дупка“, 2D скици, 68 урока и износ в STL, 3MF или OBJ. Част от Pro, 15 EUR на месец.
