Проверка на 3D модел за принтиране: надвеси, габарит и ориентация

Качваш STL файл и питаш с думи, например „Ще се принтира ли това на FDM с дюза 0,4?“. AI асистентът EDi DFAM Ревюер мери модела, показва надвесите му в червено, пробва осем ориентации и ти казва какво да поправиш преди принтирането.

Провери 3D модела си Вземи Ultra

Част от Ultra за 39 EUR на месец, с 1500 кредита всеки месец.

STL до 30 MBкачваш модела и питаш
Червени надвесина екрана; оранжевото е предупреждение за размер
8 ориентациикласация по надвес, височина и основа
3 до 4 файлакопие на STL, PDF и CSV, плюс поправен STL при нужда

Какво е проверка на 3D модел преди принтиране

Проверка на 3D модел за принтиране значи да разбереш преди принтирането дали моделът ще излезе: има ли надвеси без опора, колко е голям и затворена ли е мрежата. EDi DFAM Ревюер е AI асистент на EduFacturing, който прави това върху твоя STL файл и отговаря с думи. DFAM е проектиране за адитивно производство, тоест за 3D принтиране.

Числата не са догадка на изкуствения интелект: сървърът мери габарити, най-малък размер, дял на надвесите и затвореност на мрежата. Праговете са в кода: надвес над 45°, размер под 0,8 mm или над 256 mm. Правилата на EDi Brain за стени и отвори са указание към асистента.

Част от плана Ultra. Един въпрос струва 15 кредита; кредитите са общи за всички асистенти, затова 1500 на месец са 100 въпроса само ако не ги харчиш другаде. Без качен модел кредити не се харчат.

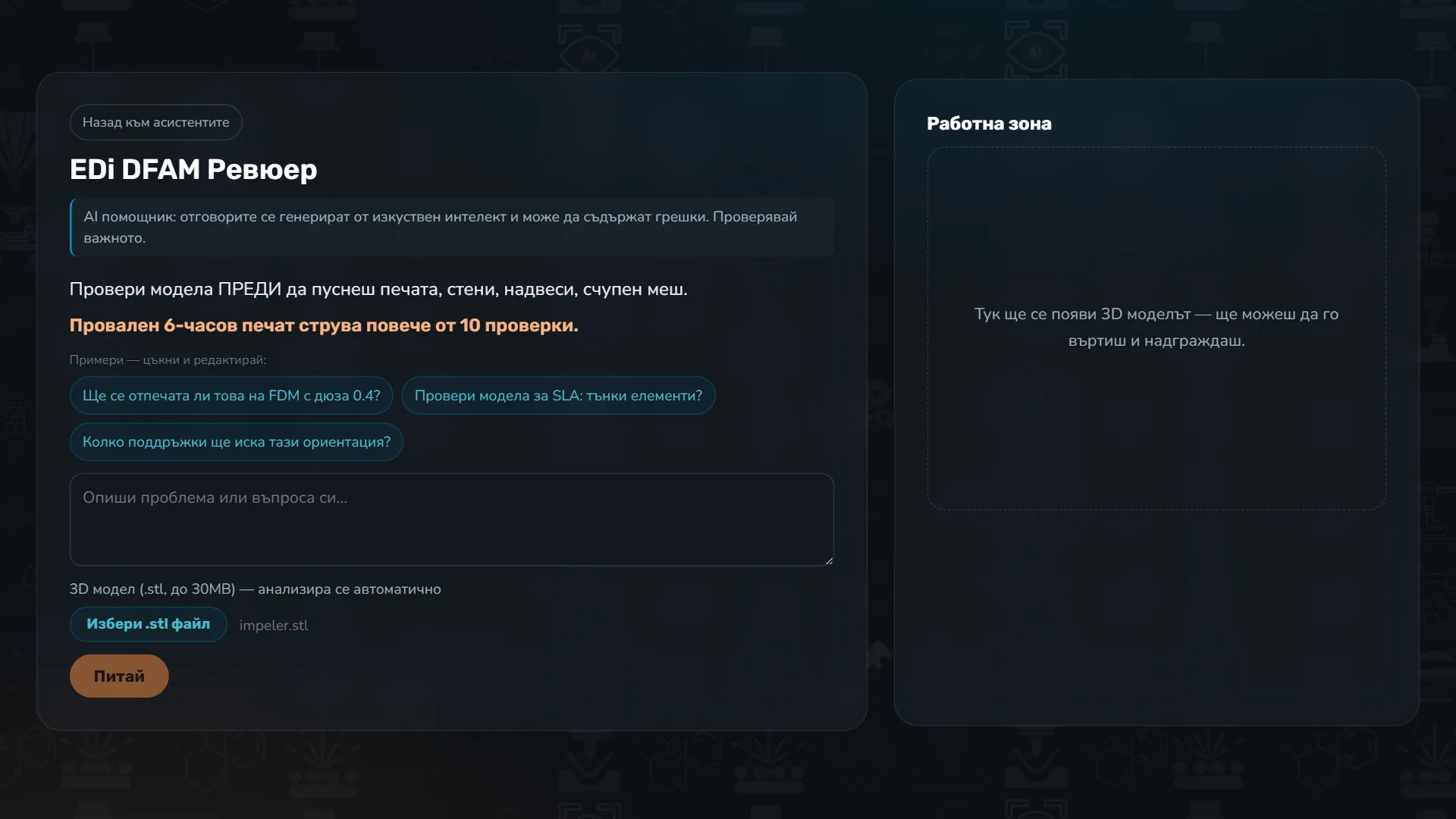

Проверка на 3D модел за принтиране: екранът на EDi DFAM Ревюер с примерни въпроси, поле за въпрос, файл impeler.stl и работна зона с 3D модела

Какво прави асистентът с твоя STL

Мери модела и оцветява надвесите

След качването виждаш модела в работната зона и го въртиш с мишката. Надвесите са червени върху него, ако са поне 5% от повърхността. Оранжевото е само предупреждение в легендата: най-малък размер под 0,8 mm или най-голям над 256 mm. Файлът edi-review.stl е копие на твоя STL, без цветове.

Опитва да поправи мрежа, която не е затворена

Ако мрежата не е затворена, на асистента е указано да опита поправка: маха дублирани и повредени лица и затваря най-малките дупки (един или два липсващи триъгълника). По-големите остават. Файлът edi-repaired.stl се дава и при отворена мрежа; на асистента е указано да докладва преди и след.

Подрежда осем ориентации с числа

Моделът се завърта през осем пози: шест легнали и две наклонени на 45°. За всяка се смятат надвес, височина, основа и обем на опорите. Класацията се сваля като PDF и CSV.

Отговаря на въпроса ти по точки

На асистента е указано да даде три части: проблеми по приоритет с начин за поправка, какво е наред и препоръчана ориентация с оценка на спестения опорен материал.

Кога да провериш модел преди принтиране

Проверката има смисъл при дълго принтиране, чужд модел или детайл за продажба.

Преди дълго принтиране
Провалено принтиране от шест часа струва повече от една проверка. Виждаш надвесите и ориентацията, преди да пуснеш принтера.
Свален от интернет модел
Чужд STL често е с незатворена мрежа. Асистентът го казва, опитва поправка и дава файла; по-големите дупки остават.
Поръчка за клиент
След проверката екранът предлага стъпка без ново качване: EDi Настройчик дава профил за слайсера (10 кредита), EDi Оферта прави оферта (20 кредита).

Как асистентът стига до отговора

Четири стъпки: първата, втората и четвъртата са сметки върху мрежата, третата е указание към асистента.

Анализ на сървъра
Габаритите, най-малкият размер, делът на надвесите и затвореността се вадят от STL. Обемът е точен само за затворена мрежа, иначе е на изпъкналата обвивка.
Преглед на екрана
Лице, обърнато надолу и по-полегато от 45° спрямо плота, е надвес; лицата до 0,6 mm над плота не се броят.
Правилата
На асистента е указано да потърси в правилата на EDi Brain стени, отвори, надвеси и толеранси за FDM, SLA или SLS. Сравнението го пише изкуственият интелект, не сървърът.
Осем ориентации
Оценка: надвес % + 0,10 · височина (mm) − 0,05 · основа X·Y (cm², най-много 100). Обемът на опорите се показва, но не се оценява.

Числата зад проверката
За	Формула	Какво значи
Праг за надвес	`обърнато надолу и наклонено над 45° от вертикалата`	по него се смятат делът на надвесите и обемът на опорите
Пози за ориентация	`6 легнали + 2 наклонени на 45° = 8`	наклонените са около осите X и Y

Виждаш надвесите върху самия модел

Виждаш надвесите
Червени върху твоя модел в работната зона; свалените файлове са без цветове.
Ориентацията е сметната
Осем пози, сравнени с числа; класацията остава при теб като PDF и CSV. Опорите са оценка при 15% плътност.
Казва какво не знае
На асистента е указано да го каже и да посочи какво да провериш в слайсера.

Какво проверката не покрива

Проверката не мери дебелина на стени: само най-малкия и най-големия размер на целия модел и дали мрежата е затворена. Тънки стени и вътрешни детайли виж в слайсера. Асистентът не реже модела и не дава време за принтиране.

Отговорите се пишат от изкуствен интелект и може да съдържат грешки. Поправката не успява при всеки модел. Отговор с насрещен въпрос вместо проверка също струва 15 кредита. Асистентът отговаря на български, и на английски въпрос (проба от 10.10.2026).

Въпроси за проверката на 3D модел

Как да проверя 3D модел преди принтиране?

Качваш STL, пишеш въпроса си и натискаш „Питай“. Получаваш проблемите по приоритет, какво е наред и препоръчана ориентация, а надвесите са червени върху модела.

Как да проверя дали моделът ще се принтира?

Асистентът мери надвесите, най-малкия и най-големия размер и затвореността на мрежата. На него е указано да ги сравни с правилата за технологията.

Какви файлове получавам?

До четири: копие на твоя STL без цветове (edi-review.stl), поправен STL при поправка (edi-repaired.stl), класация на ориентациите като PDF и като CSV.

Как се избира ориентацията?

Осем пози; отговорът съобщава първата и колко опорен материал спестява спрямо най-лошата от осемте (оценка при 15% плътност).

Колко струва проверката на 3D модел?

Част от Ultra за 39 EUR на месец с 1500 кредита; един въпрос е 15 кредита, тоест 100 въпроса, ако не харчиш кредитите за други асистенти. Дневният лимит е 30 пускания.
