Огъване на ламарина на абкант: изрязан и огънат детайл по Вашия чертеж
Огъването на ламарина на абкант е студено формоване, при което пуансонът притиска листа в матрица с V-образен отвор и го огъва по права линия. Така от плоска заготовка, изрязана с лазер, Вие получавате корпус, ъгъл, капак или скоба с точно зададени огъвки.
Накратко
- Дебелина
- От 6 mm при огъване на 3000 mm дължина до 12 mm при 1500 mm, според дължината на огъвката
- Цена от
- от 2,40 EUR на метър рязане, ламарина до 1,5 mm и от 2 EUR на огъвка, ламарина до 1 mm
- Файл
- DXF или SVG; огъвките се дават в отделен слой на чертежа, PDF и AI се преглеждат ръчно
- Какво получавате
- Изрязана и огъната заготовка по чертеж, срокът е по оферта
Как работи
- Първо плоска заготовкаКонтурът на детайла и отворите се режат с лазер от плосък лист. Отворите се държат далеч от линията на огъване, поне на 3 дебелини плюс радиуса, иначе се деформират.

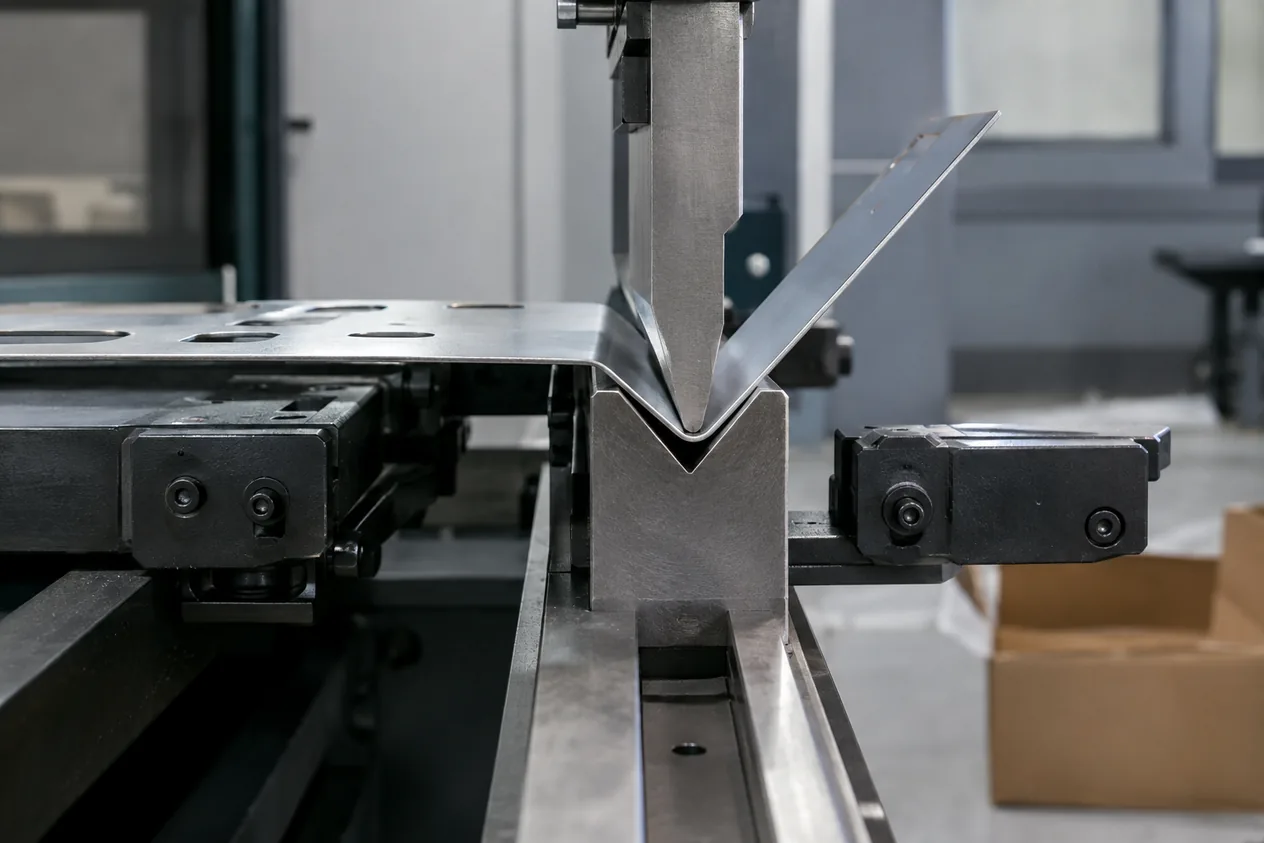

- Пуансонът притиска листа в матрицатаЛистът лежи върху матрица с V-образен отвор, а горният пуансон го притиска надолу. Необходимата сила се мери на метър дължина на огъвката и расте с дебелината на листа и с по-тесния отвор на матрицата.
- Външният слой се разтяга, вътрешният се свиваПри огъването външната страна на листа се опъва, а вътрешната се притиска. Затова има минимален вътрешен радиус, по-малък от него металът пука, и минимална дължина на огъвания ръб, около 4 дебелини.
- ПружиниранеСлед освобождаване на силата листът леко се връща назад. При неръждаема стомана 304 огъването се прави с превишение от 2 до 5 градуса, за да се получи нужният ъгъл.
- Проверка на ъгъла и равнинносттаСлед огъването се проверява ъгълът и равнинността на детайла. За огънати детайли се приема отклонение от равнината до 2 mm.
Как поръчвате
- Качвате чертежаКачвате DXF или SVG на заготовката, като огъвките са в отделен слой. PDF и AI също приемаме, но инженер ги преглежда ръчно.
- Избирате материал и дебелинаПосочвате метал, дебелина, брой и колко огъвки има детайлът. Ако за дебелината няма данни, я потвърждаваме в офертата.
- Проверяваме реализуемосттаПроверяваме дали радиусите, дължините на ръбовете и разстоянията от отворите до огъвките могат да се изпълнят на абкант.
- Изпращате запитванеРаботим с партньор за листовия метал. Офертата със срок и цена идва по имейл до 2 работни дни.
Кога да изберете и кога не
Кога да изберете
- Нужен Ви е корпус, капак, скоба или ъгъл от стомана, неръждаема стомана или алуминий.
- Детайлът се получава от един плосък лист с няколко огъвки, без заварка.
- Искате рязането и огъването да се поръчат заедно по един чертеж.
Кога не
- Нужен Ви е само плосък детайл без огъвки: поръчайте само рязане. Лазерно рязане на стомана и ламарина
- Нужна Ви е голяма серия еднакви детайли, при която се изработва инструмент за щамповане. Щанцоване и дълбоко изтегляне на ламарина
- Нямате чертеж и не знаете как да проектирате детайла за огъване. Проектиране за производство (DFM и DFA)
| Параметър | Огъване на ламарина (абкант) | Лазерно рязане на стомана и ламарина |
|---|---|---|
| Максимална дебелина | от 6 до 12 mm според дължината на огъвката | 25 mm при 12 kW, 30 mm с BeamShaper |
| Цена от | от 2 EUR на огъвка, ламарина до 1 mm | от 2,40 EUR на метър рязане, ламарина до 1,5 mm |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Максимална дебелина при огъване на 3000 mm дължина | 6 mm | Wiki: docs/research/2026-10-22--lazerno-ryazane/README.md#2.6-Огъване,-заваряване-и-останалите-услуги |
| Максимална дебелина при огъване на 1500 mm дължина | 12 mm | Wiki: docs/research/2026-10-22--lazerno-ryazane/README.md#2.6-Огъване,-заваряване-и-останалите-услуги |
| Усилие на абканта за стомана с дебелина 0,91 mm при отвор на матрицата 6 mm, около | 105 kN на метър | Правило: Усилие на абканта за стомана с дебелина 0,91 mm при отвор на матрицата 6 mm, около |
| Минимална дължина на огъвания ръб при отвор на матрицата 6 mm, около | 4,2 mm | Правило: Минимална дължина на огъвания ръб при отвор на матрицата 6 mm, около |
| Превишение на ъгъла заради пружиниране при неръждаема стомана 304 | от 2 до 5 ° | Правило: Превишение на ъгъла заради пружиниране при неръждаема стомана 304 |
| Допустима неравнинност след огъване за детайл до 1000 mm | 2 mm | Правило: Допустима неравнинност след огъване за детайл до 1000 mm |
| Цена от за огъвка, ламарина до 1 mm | от 2 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/img/lazer/ceni.json:celi.korpus-ogavane.redove.1.pazar_eur |
Въпроси и отговори
Колко струва огъването на ламарина?
2 EUR на огъвка е цената "от" за ламарина до 1 mm. Крайната сума зависи от дебелината, броя огъвки и сложността на детайла и идва с офертата.
Колко дебела ламарина може да се огъне на абкант?
6 mm при огъване на 3000 mm дължина, 12 mm при 1500 mm: колкото по-къса е огъвката, толкова по-дебел лист се огъва. Точната граница се потвърждава в офертата.
Каква е минималната дължина на огъвания ръб?
4 пъти дебелината на листа, а за точния отвор на матрицата има таблица на усилията и минималните ръбове.
Може ли огъване на ламарина в домашни условия?
Не за точни детайли: ъгълът и повтаряемостта на огъвките зависят от пресата и матрицата. На ръка се огъва само тънка ламарина и без точен ъгъл.
Какво е абкант?
Не е лазер, а преса за огъване на ламарина: пуансон притиска листа в матрица с V-образен отвор и го огъва по права линия.
