Лазерно рязане на стомана и ламарина по чертеж, с допуск по ISO 2768-1
Лазерното рязане на стомана е топлинно рязане с фибро лазер, при което лъчът стопява метала по контура, а газ през дюзата издухва стопилката надолу. Така от стоманена ламарина получавате плоски детайли с точен контур, отвори и фини ъгли по Вашия чертеж.
Накратко
- Дебелина
- До 25 mm при 12 kW фибро лазер, до 30 mm с BeamShaper (таблица на производителя); партньорът обявява 30 mm на своята машина, това са негови собствени данни
- Допуск
- Общ допуск по ISO 2768-1, клас m, когато чертежът не дава по-строг
- Цена от
- от 2,40 EUR на метър рязане, ламарина до 1,5 mm
- Файл и срок
- DXF или SVG; срок от 3 до 5 работни дни, обичайно за пазара, по запитване
Как работи
- Лъчът нагрява металаФибро лазерът с дължина на вълната от 1060 до 1070 nm се фокусира в тясно петно върху стоманения лист. Металът поглъща лъчението и се загрява до стопяване точно по линията на контура.
- Първо се пробива листътВ началото лъчът прави отвор в листа. Точката на пробиване се оставя на поне 3 mm от контура на детайла при лист до 10 mm, а при по-дебел на 5 mm.

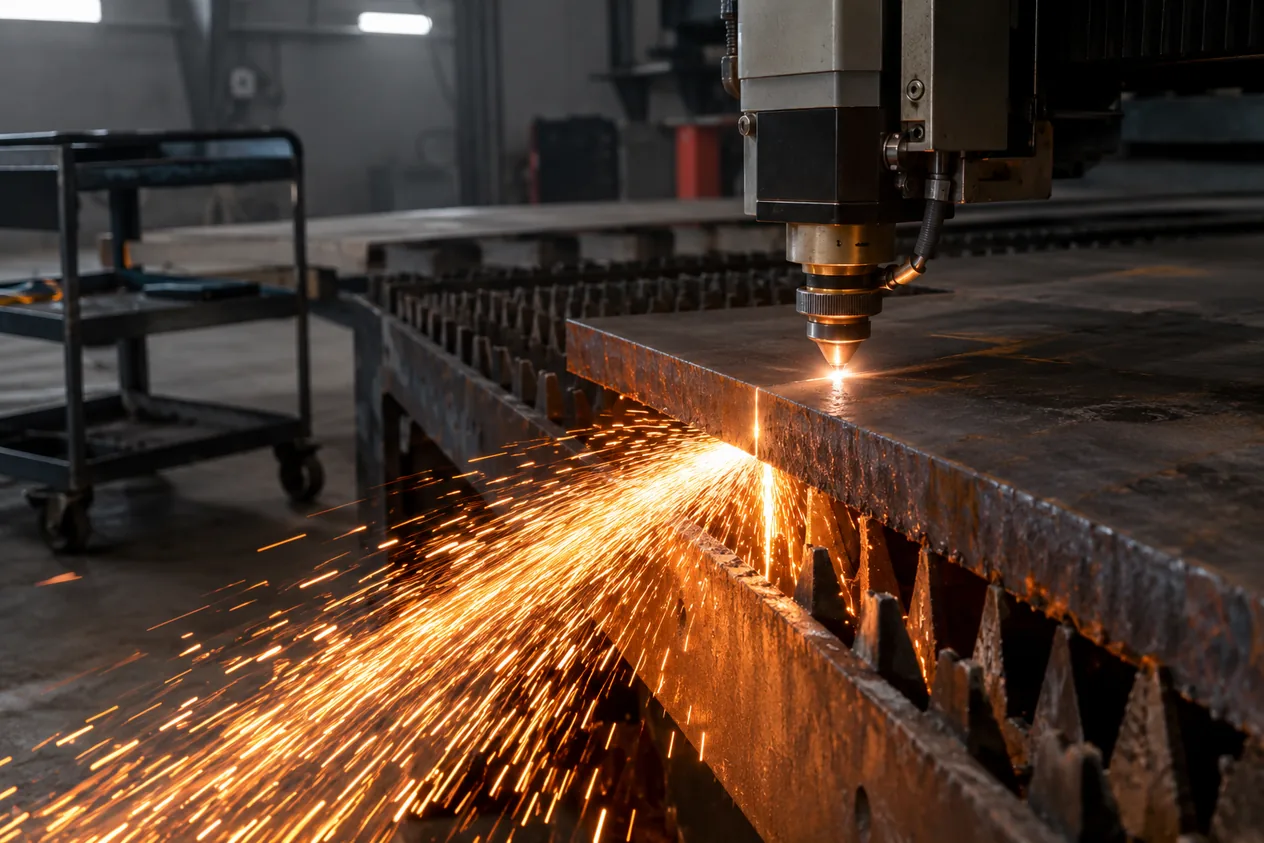

- Газът издухва стопилкатаПрез дюзата тече кислород под налягане от 0,5 до 2 bar. Той подпомага горенето на стоманата и изхвърля стопилката надолу през реза, под листа. Ръбът остава окислен и тъмен; с азот ръбът е светъл, готов за заваряване.
- Рязът има ширинаЛъчът махва тясна ивица метал с ширина от 0,1 до 0,3 mm, затова контурът се строи така, че рязът да попадне извън детайла.
- Проверка и зачистванеРазмерите се държат в общия допуск по ISO 2768-1, клас m, ако чертежът не дава по-строг.
Как поръчвате
- Качвате чертежаКачвате DXF или SVG. PDF и AI също приемаме, но инженер ги преглежда ръчно. Не е нужна регистрация.
- Проверяваме контура и отворитеПриложението проверява дали контурите са затворени и дали отворите са съобразени с дебелината на листа.
- Избирате стомана и дебелинаПосочвате вида стомана, дебелина и брой. Ако за дебелината няма данни, я посочвате сами и я потвърждаваме в офертата.
- Изпращате запитванеРаботим с партньор за металите. Офертата със срок и цена идва по имейл до 2 работни дни.
Кога да изберете и кога не
Кога да изберете
- Нужни са Ви плоски детайли от стоманена ламарина с точен контур и отвори.
- Дебелината на листа е в границите на фибро лазера, до 25 или 30 mm.
- Искате детайлът да се огъва или заварява след рязането.
Кога не
- Детайлът е от неръждаема стомана: тя се реже с азот и има собствени дебелини и отвори. Лазерно рязане на неръждаема стомана
- Листът е много дебел и не е нужен фин рез: плазменото рязане е по-подходящо за такива дебелини. Плазмено рязане
| Параметър | Лазерно рязане на стомана и ламарина | Лазерно рязане на неръждаема стомана | Лазерно рязане на алуминий |
|---|---|---|---|
| Най-голяма дебелина на машината на партньора (собствени данни на партньора) | 30 mm | 30 mm | 25 mm |
| Минимален отвор при лист 3 mm | 1,5 mm | 1,5 mm | 2,5 mm (за лист от 3 до 4 mm) |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Най-голяма дебелина на въглеродна стомана при 12 kW | 25 mm | Правило: Най-голяма дебелина на въглеродна стомана при 12 kW |
| Най-голяма дебелина на въглеродна стомана при 12 kW с BeamShaper | 30 mm | Правило: Най-голяма дебелина на въглеродна стомана при 12 kW с BeamShaper |
| Общ допуск за размер от 6 до 30 mm по ISO 2768-1, клас m | ±0,2 mm | Правило: Общ допуск за размер от 6 до 30 mm по ISO 2768-1, клас m |
| Разстояние от точката на пробиване до контура | 3 при лист до 10 mm, 5 при по-дебел mm | Правило: Разстояние от точката на пробиване до контура |
| Минимален отвор в стомана, лист от 10 до 15 mm | 6 (за лист от 10 до 15 mm) mm | Правило: Минимален отвор в стомана, лист от 10 до 15 mm |
| Ширина на реза при метал | от 0,1 до 0,3 mm | Правило: Ширина на реза при метал |
| Налягане на кислорода при въглеродна стомана | от 0,5 до 2 bar | Правило: Налягане на кислорода при въглеродна стомана |
| Работен формат на листа при партньора | 3000 x 1500 mm | Wiki: docs/research/2026-10-22--lazerno-ryazane/README.md#2.3-Машини |
Въпроси и отговори
Колко струва лазерното рязане на ламарина?
2,40 EUR на метър рязане е цената "от" за ламарина до 1,5 mm. Крайната сума зависи от дебелината и дължината на реза и идва с офертата.
Колко дебела стомана може да се реже с лазер?
25 mm при 12 kW фибро лазер и 30 mm с BeamShaper. Това е горна граница на машината, при стабилно качество се взема по-малко и се потвърждава в офертата.
Колко точен е детайлът след лазерно рязане?
0,2 mm за размери от 6 до 30 mm по ISO 2768-1, клас m, ако чертежът не дава по-строг. За по-големите размери допускът расте.
Може ли да се изрежат малки отвори в стоманен лист?
Да, по таблицата за стомана: при лист 3 mm отвор от 1,5 mm, а при лист от 10 до 15 mm отвор от 6 mm. Колкото по-дебел е листът, толкова по-голям е най-малкият отвор.
Кислород или азот е по-добре за рязане на стомана?
Не е едно и също: кислородът реже въглеродната стомана по-бързо, но оставя окислен тъмен ръб, а азотът дава светъл ръб, готов за заваряване.
