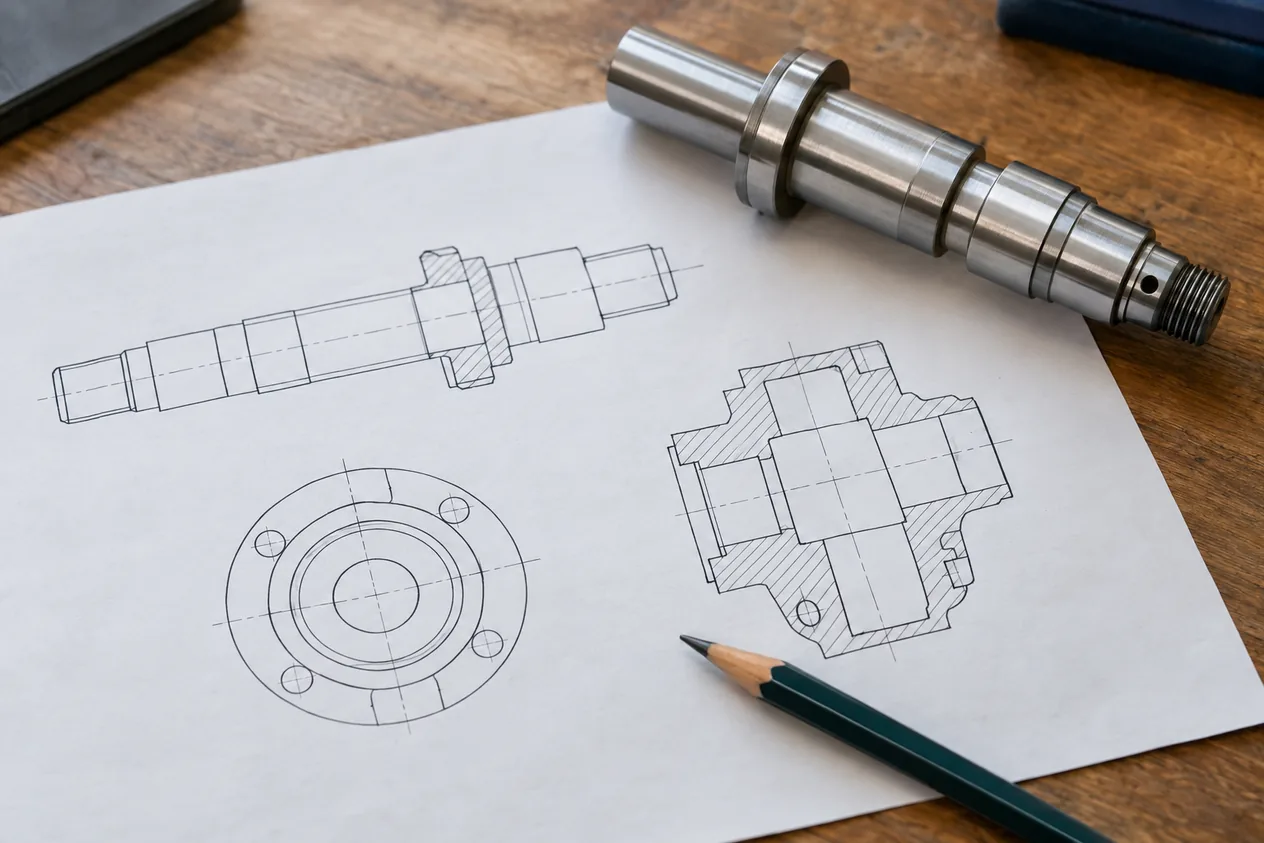

Конструиране: чертежи и техническа документация, по които цехът изработва детайла без догадки
Конструирането е превръщането на проектно решение в чертежи, допуски и техническа документация, по които детайлът може да се изработи и да се провери. Консултацията Ви помага да подредите чертежа, общите допуски и пасванията, така че цехът да не налучква.
Накратко
- Общи допуски
- ISO 2768-1 дава общи допуски за линейни и ъглови размери без индивидуално означение, в четири класа
- Клас m, размери от 30 до 120 mm
- ±0,3 mm за всеки размер без собствен допуск
- Лист A0
- 1189 на 841 mm, подрязан размер по ISO 5457
- Основен надпис
- Широчина 180 mm по ISO 7200
- Опит на Краси
- Техническа документация в Glatec (Siemens NX), в Baros Vision от сертифицирането до готовия продукт и в MAXCOM (SOLIDWORKS, Fusion360)
Как работи
- Функционални размериОпределя се кои размери на детайла са функционални и кои са свободни. Само функционалните получават собствен допуск.
- ПасванияВръзките вал и отвор получават пасване по ISO 286: H7/g6 за въртящ вал, H7/h6 за плъзгане.
- Общ допускКласът на общите допуски се обявява веднъж в основния надпис и важи за всичко неозначено, затова не се пише на всеки размер.
- Лист и основен надписИзбира се формат на листа и място на основния надпис: за A0 до A3 той е в долния десен ъгъл на чертожното поле.
- Шрифт и четимостБуквите и числата са от стандартния ред на височините по ISO 3098, за да се чете чертежът еднакво от всеки цех.
- Предаване към изработкаПри нас чертежите, моделът и спецификацията се предават към изработка заедно, а контролът получава размерите, по които ще мери.
Как поръчвате
- Описвате казусаОписвате казуса си на consult.edufacturing.com.
- Избирате как да продължимВ края на формата избирате само отговор по имейл, безплатен разговор или консултация.
- Отговор от EDi по имейлОтговорът от EDi идва на имейла Ви.
- Писмен планСлед консултацията получавате писмен план.
Кога да изберете и кога не
Кога да изберете
- Имате идея или 3D модел и Ви трябват чертежи за изработка.
- Цехът връща чертежите Ви с въпроси за допуски, пасвания или липсващи размери.
- Искате документацията на машина или детайл да е подредена и ясна за следващия човек.
Кога не
- Все още не е избрана концепцията на машината и Ви трябва проектиране, а не чертежи. Проектиране на машини
- Нужен Ви е само чертеж по образец или по физически детайл. Технически чертеж с допуски
- Въпросът Ви е дали детайлът е пригоден за изработка по избрана технология. Проектиране за производство (DFM и DFA)
| Параметър | Конструиране (машинен конструктор) | Проектиране на машини | CE маркировка и безопасност на машините |
|---|---|---|---|
| Основа на работата | Общи допуски по ISO 2768-1 | Тест на Boothroyd за необходимост на част | Регламент (ЕС) 2023/1230 |
| Какво получавате на хартия | Планът след консултацията | Планът след консултацията | Планът след консултацията |
| Първа стъпка | Безплатен разговор до 30 минути или отговор по имейл | Безплатен разговор до 30 минути или отговор по имейл | Безплатен разговор до 30 минути или отговор по имейл |
| Цена на консултация за 1 час | 50 EUR | 50 EUR | 50 EUR |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Консултация с инж. Красимир Георгиев, 1 час | 50 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/konsult.json:konsultaciya.price_eur |
| Пакет консултации, 3 часа | 135 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/konsult.json:paket.price_eur |
| Часове в пакета | 3 часа | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/konsult.json:paket.chasove |
| Безплатен разговор, най-много | 30 минути | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/konsult.json:intro |
| Класове на общите допуски по ISO 2768-1 | 4 класа | Първичен източник: S10/DATA/izvori/iso-2768-1-obp.txt#Scope |
| Общ допуск, клас m, размери от 0,5 до 3 mm | 0,1 mm | Правило: Общ допуск, клас m, размери от 0,5 до 3 mm |
| Общ допуск, клас m, размери от 30 до 120 mm | 0,3 mm | Правило: Общ допуск, клас m, размери от 30 до 120 mm |
| Диапазон на размерите за посочените общи допуски на клас m и f | от 30 до 120 mm | Правило: Диапазон на размерите за посочените общи допуски на клас m и f |
| Общ допуск, клас f, размери от 30 до 120 mm | 0,15 mm | Правило: Общ допуск, клас f, размери от 30 до 120 mm |
| Лист A0, дълга страна | 1189 mm | Правило: Лист A0, дълга страна |
| Лист A0, къса страна | 841 mm | Правило: Лист A0, къса страна |
| Широчина на основния надпис по ISO 7200 | 180 mm | Правило: Широчина на основния надпис по ISO 7200 |
| Номинални височини на буквите по ISO 3098 | от 1,8 до 20, осем стойности mm | Правило: Номинални височини на буквите по ISO 3098 |
Въпроси и отговори
Какви общи допуски дава ISO 2768-1?
Четири класа: f, m, c и v. Класът се обявява веднъж в основния надпис, а например в клас m размерите от 30 до 120 mm имат ±0,3 mm, ако нямат собствен допуск.
Какъв шрифт се ползва в техническите чертежи?
8 номинални височини на буквите по ISO 3098: от 1,8 до 20 mm, като всяка е с множител корен от 2 спрямо предишната.
Има ли фиксирано място основният надпис в техническия чертеж?
Да. За листове от A0 до A3 по ISO 5457 той е в долния десен ъгъл на чертожното поле, а по ISO 7200 е широк 180 mm.
Машинният инженер конструктор прави ли и техническата документация?
Да. В профила на Краси от MAXCOM това е 3D конструиране и всички следващи действия по техническата документация към образеца, оборудването и инструментите.
