Какво има в G-code файла: филамент, слоеве, време и цена

Пускаш .gcode файл от слайсера и виждаш колко филамент ще отиде, колко ще трае принтирането (по оценката на слайсера, когато е във файла), колко слоя има и какви предупреждения дава. Числата зависят от слайсера и понякога грешат: виж „Какво не прави“. Разглеждаш модела в 3D, смяташ себестойност и сваляш PDF отчет. Файлът се чете в браузъра ти.

Анализирай G-code файл Как работи

Отваря се с безплатен профил.

3D слой по слойплъзгач по слоеве и движения
15 правилаза температура, охлаждане, подпори
Себестойностфиламент, ток, амортизация, труд
PDF отчетобобщение и разбивка на разходите

Какво е G-code и какво показва анализаторът

G-code анализаторът чете .gcode файла, който слайсерът е приготвил за принтера, и казва какво има в него: колко филамент, слоеве и време, как е разпределено принтирането по вид (стени, пълнеж, подпори) и какво да провериш. G-code е списък с команди към принтера: къде да отиде, колко да изтласка, на каква температура.

Гледаш го преди принтиране: виждаш дали времето и материалът са каквото очакваш, дали температурите са разумни и колко ще струва детайлът.

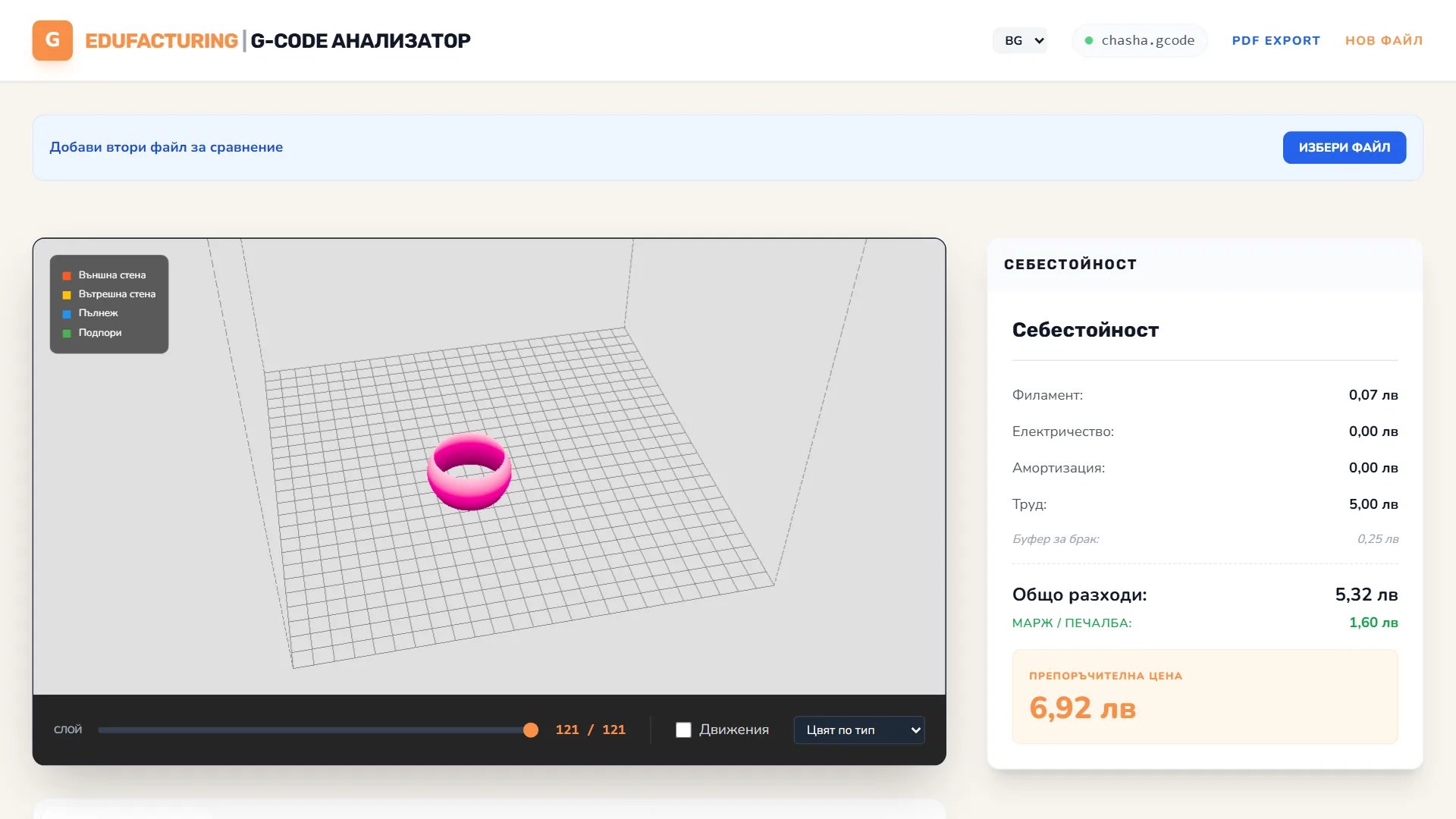

G-code анализатор: зареден .gcode файл с чаша, 3D преглед със слой 121 от 121, легенда Външна стена, Вътрешна стена, Пълнеж и Подпори и карта „Себестойност“

Какво прави анализаторът на G-code файл

Показва какво има във файла

Време за принтиране, филамент в грама, слоеве и средна скорост на първия поглед; в подробностите слайсер, височина на слоя, ретракции, температури, охлаждане и брой обекти.

Показва модела в 3D

Плъзгач по слоеве и движения без екструдиране. Над 50 MB 3D прегледът се изключва, числата остават.

Дава предупреждения

15 правила: дюза над 240 или 255 °C, легло на 0 °C, изключено охлаждане, принтиране над 24 часа и други; тези за подпори и мостове работят само с имената на OrcaSlicer.

Смята цена и прави отчет

Себестойност и препоръчителна цена; сравнение на два файла; последните 20 анализа в браузъра; PDF отчет.

Кога анализираш G-code преди принтиране

Анализираш файла, когато искаш да знаеш какво ще направи принтерът, преди да го пуснеш.

Колко филамент и време ще отидат
Виждаш приблизителните грамове и времето и решаваш дали ролката стига.
Цена за клиент
Задаваш цена на ролка, ток, принтер и труд и получаваш цена за оферта.
Сравнение на два варианта
Файл с 15% и файл с 25% пълнеж един до друг: време, грамове, слоеве.
Проверка преди дълго принтиране
Предупрежденията хващат необичайна температура, изключено охлаждане и принтиране над 24 часа.

Как се смята цената на принтирането

Цената е сбор от четири части и две надбавки: брак и марж.

Времето идва от слайсера
Ако файлът носи оценка на слайсера в коментар, тя се показва. Иначе времето е ходове ÷ скорост за отбелязаните слоеве, без ускорения.
Теглото е от дължината на нишката
Смята се при 1,75 mm и 1,24 g/cm³, като за PLA. Редът с тегло на PrusaSlicer и OrcaSlicer не се чете.
Цената е сбор и две надбавки
Към филамента, тока, амортизацията и труда се добавя брак, после марж. Числата са в „Конфигурация цена“ и се помнят в браузъра.

Сметките в приложението
За	Формула	Какво значи
Филамент	`тегло · цена на ролка ÷ тегло на ролка`	теглото е от дължината на нишката
Ток	`часове · мощност ÷ 1000 · тарифа`	тарифа = дневна · (1 − н) + нощна · н; н = 0,3 над 8 часа принтиране, иначе 0; мощност по начало 200 W
Амортизация	`часове · цена на принтера ÷ живот в часове`	животът е по начало 5000 часа
Труд	`((подготовка + обработка) ÷ 60 + 0,05 · часове) · часова ставка`	0,05 · часове е наблюдението; по начало 10 + 5 минути
Себестойност и цена	`(филамент + ток + амортизация + труд) · (1 + брак); цена = себестойност · (1 + марж)`	по начало брак 5% и марж 30%

Слой по слой, с предупреждения и PDF

Чете подготвения файл
Анализът е върху G-code, който слайсерът вече е изготвил: температури, охлаждане, ретракции и подпори са истинските.
Цената е с твои числа
Тарифа, ролка, амортизация, труд, брак и марж са полета, които сменяш; профилът се помни в браузъра.
Файлът остава при теб
Четенето, 3D прегледът и PDF отчетът са в браузъра: нищо не се качва на сървър.

Какво анализаторът на G-code не прави

Числата зависят от слайсера. Времето не е измерено: при OrcaSlicer и Bambu Studio се взема времето на модела без подготовката, а при PrusaSlicer дните в оценката се губят; без оценка е груба сметка без ускорения, а без коментари за слоевете слоевете и времето са 0. Файл от PrusaSlicer с профил на принтер Prusa показва три пъти повече слоеве.

Теглото при Cura излиза два пъти по-голямо, а с него и цената на филамента: дължината от заглавието на файла се събира още веднъж от ходовете. Simplify3D и ideaMaker четат дължината по същия начин, но не са проверени с файл. Сверявай теглото със слайсера.

Сумите на екрана са с надпис „лв“ (на английския екран „lv“, в PDF „лв“ и „BGN“), а началните стойности за ток, ролка, принтер и труд са в левове. Валутата не се сменя и нищо не се превалутира: за евро въведи цените си в евро, но надписът остава „лв“. Менюто „Цвят по тип / по скорост“ не променя цвета: моделът е в един цвят, а легендата е пояснение.

Въпроси за gcode файл и време за принтиране

Как да отворя gcode файла?

Пусни .gcode или .gco файла върху полето или го избери с бутона: приложението го чете в браузъра. Двоичният .bgcode не се чете.

Какво е gcode файл и как да го разчета?

G-code е текстов файл с команди към принтера: G1 е движение, M104 и M109 са температура на дюзата, M140 и M190 на леглото, M106 вентилатор. Анализаторът ги превръща в слоеве, време и филамент.

Колко време ще принтира 3D принтерът по gcode файла?

Колкото е оценката на слайсера, ако файлът я носи в коментар; при OrcaSlicer и Bambu Studio това е времето на модела без подготовката, а при PrusaSlicer дните се губят. Иначе анализаторът събира ходове ÷ скорост без ускорения.

Как да изчисля себестойността на принтирането?

Отвори „Конфигурация цена“: цена и тегло на ролката, мощност и тарифа за тока, цена и живот на принтера, часова ставка, подготовка, брак и марж. Приложението показва себестойност и препоръчителна цена.

Безплатен ли е G-code анализаторът и трябва ли ми Pro?

Отваря се с безплатен профил в EduFacturing, Pro не е нужен. Файлът не напуска браузъра ти.
