Температурна и други кули: STL и готов код за твоя слайсер
Избираш вид кула и стойности и получаваш STL модел и код, който сменя една настройка с височината на кулата: температура, ретракция, скорост, ускорение, поток или вентилатор. За K-factor получаваш готови линии G-code. После принтираш и гледаш кой блок е най-чист.
Част от Pro за 15 EUR на месец.
- 9 вида тести комбиниран тест
- STL, 3MF и кодCura, PrusaSlicer, Orca, Klipper
- Върху готов G-codeвмъкваш смените в нарязан файл
- Твой обхватначало и стъпка по избор
Какво са калибрационни кули за 3D принтер
Калибрационни кули за 3D принтер са тестови модели от няколко блока, всеки принтиран с различна настройка: температура, ретракция, скорост, поток или друга. Гледаш кой блок е най-чист и взимаш неговата стойност. Генераторът на EduFacturing, част от Pro, прави такава кула и кода, който сменя настройката с височината.
Една кула събира няколко стойности в едно принтиране, а смяната на настройката е вградена в кода, не се пише на ръка.
Файлът с G-code, който пускаш, се обработва в браузъра ти и не се изпраща никъде, освен ако го запазиш в библиотеката.

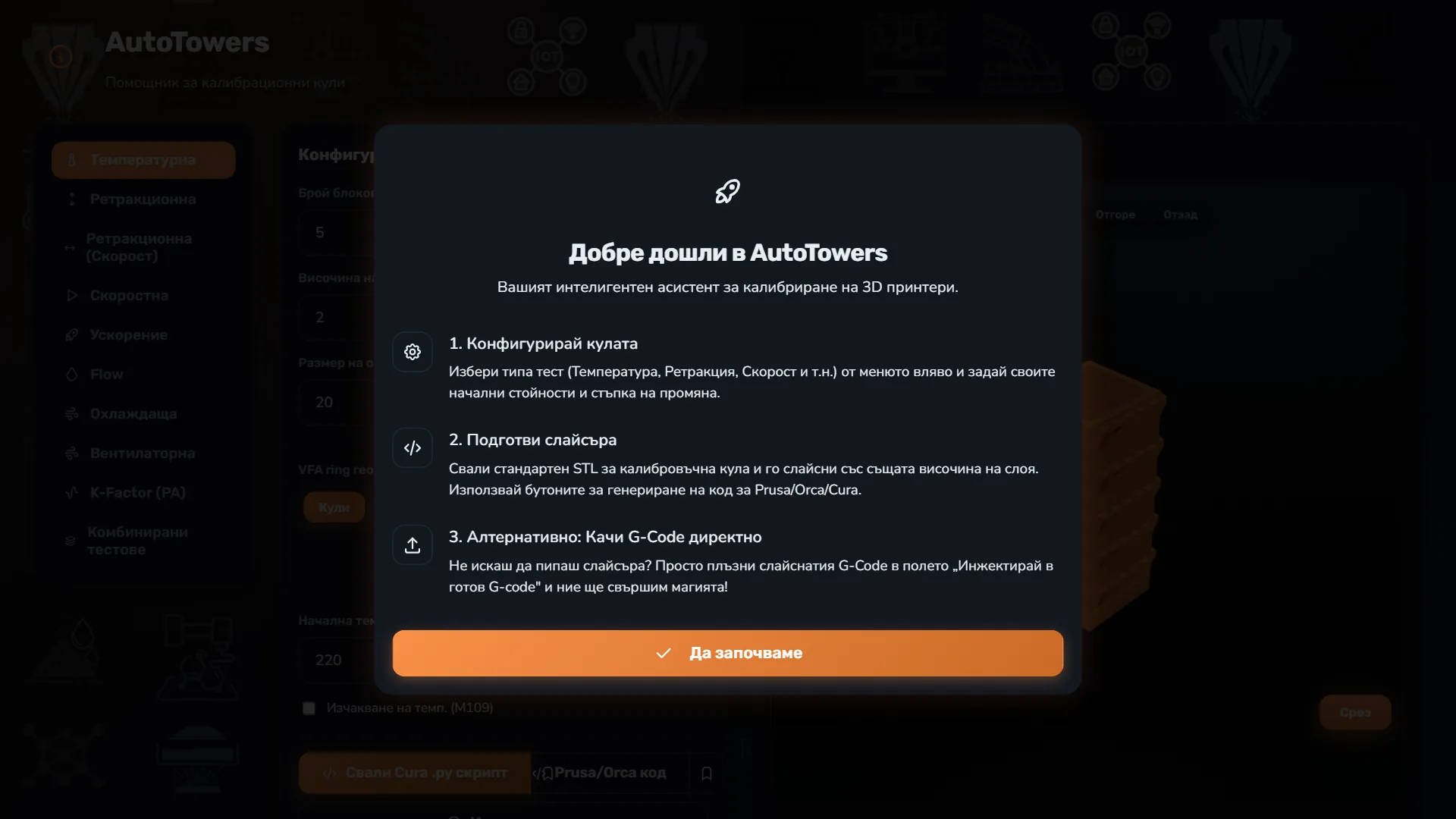

Какво прави генераторът на калибрационни кули
Прави 9 вида тест и комбиниран
Температурна, ретракция (разстояние и скорост), скорост, ускорение, поток, охлаждане, допълнителен вентилатор. Осем са кули; деветият, K-factor, е линии за принтиране. Комбинираният сменя две настройки.
Дава модел и код за слайсера
STL или 3MF; скрипт .py за Cura; код за PrusaSlicer и OrcaSlicer, който се слага в полето за код преди смяна на слой; команда TUNING_TOWER за Klipper.
Вмъква смените в готов G-code
Пускаш нарязан .gcode файл и получаваш същия файл със смените на нужните слоеве.
Пресмята стойността от блока
Въвеждаш номера на най-чистия блок и получаваш стойността и къде да я зададеш в слайсера.
Кога ти трябва температурна или друга кула
Калибрационна кула се принтира, когато настройка се избира по резултат, а не по чужд профил.
Нов филамент
Температурна кула: гледаш на кой блок мостовете и надвесите са чисти.
Нишки между детайлите
Ретракционна кула с растящо разстояние или скорост на ретракцията.
Вълни по стените
Скорост и ускорение върху гладък цилиндър за VFA вместо квадратна кула.
K-factor (PA)
Линии с растящ K-factor за Marlin или Klipper.
Как се смята стойността на всеки блок
Кулата е няколко блока по 10 mm (по подразбиране). При стъпкова ширина над 0 всеки блок получава една стойност; при 0, каквато е при отваряне на приложението, стойността расте плавно с височината.
Начало и стъпка
Задаваш начална стойност и стъпка. По подразбиране температурната кула е 5 блока: 220, 215, 210, 205 и 200 °C. Стъпката може да е и отрицателна.
Къде се сменя настройката
Блоковете почват над основата (2 mm по подразбиране). Първата стойност важи от слой 0. Стъпковата ширина е 0 при отваряне на приложението: тогава кодът за PrusaSlicer и OrcaSlicer, командата за Klipper и вмъкването в готов G-code сменят стойността плавно с височината. Скриптът за Cura и 3MF я сменят винаги на блок.
Команди по фърмуер
Marlin и Klipper получават различни команди: например M207 и SET_RETRACTION за ретракцията, M104 или M109 за температурата. Избираш Marlin, Klipper или и двата.
| За | Формула | Какво значи |
|---|---|---|
| Стойност на блок | v = начало + (блок − 1) · стъпка | блок 1 е най-долният; важи при стъпкова ширина над 0, за Cura и за 3MF |
| Слой, на който почва блок | слой = основа / слой + (блок − 1) · блок / слой | всички три височини са в mm; при 2, 10 и 0,2 mm блок 1 почва на слой 10, блок 2 на слой 60 |
| Плавен режим (ширина 0) | v = начало + (z − основа) / блок · стъпка | z е височината на слоя в mm |
| Вентилатор | S = % · 2,55 | процентът се ограничава между 0 и 100 и става число от 0 до 255 за M106 |
Девет вида тест и готов код за слайсера
Девет вида в един инструмент
Температура, ретракция (разстояние и скорост), скорост, ускорение, поток, два вентилатора и K-factor, плюс комбиниран тест.
Код за Marlin и за Klipper
Командите се пишат за избрания фърмуер, а за Klipper има и готова TUNING_TOWER команда.
Работи върху нарязан G-code
Разпознава слоевете в G-code от Cura, PrusaSlicer и OrcaSlicer.
Приложението не принтира и не нарязва: кулата я нарязваш сам. 3MF е за PrusaSlicer и е опростен блок без надвесите и числата от STL.
Резултатът се чете от принтирания детайл: приложението не вижда кулата. Командите работят само ако фърмуерът ги поддържа; за ретракция Marlin иска включена фърмуерна ретракция.
Линиите за K-factor са готов G-code с легло 60 °C, дюза 0,4 mm и слой 0,2 mm и не минават през слайсера.
Въпроси за температурна кула и калибрационни кули
Какво е температурна кула?
Принтиране на блокове един над друг, всеки на различна температура на дюзата. Гледаш кой блок е излязъл най-чист и взимаш неговата температура.
Как да намеря най-добрата температура за филамента?
Принтираш температурна кула в обхвата за твоя материал, гледаш мостовете, надвесите и нишките, въвеждаш номера на най-чистия блок и приложението пресмята температурата.
Как да настроя ретракцията?
Принтираш ретракционна кула: разстоянието расте с 0,5 mm на блок, като започва от 1 mm по подразбиране. Взимаш стойността на блока с най-малко нишки.
Кои слайсери се поддържат?
Cura през скрипт, PrusaSlicer и OrcaSlicer през код за полето преди смяна на слой. Всеки слайсер приема STL, а Klipper получава команда TUNING_TOWER.
Трябва ли да пиша G-code?
Не. Приложението пише кода за смяната на настройката, а ти го слагаш в слайсера или пускаш готов .gcode файл.
Колко струват калибрационните кули?
Част е от Pro за 15 EUR на месец. Pro отваря и останалите Pro инструменти.
Калибрационните кули са част от Pro
Pro струва 15 EUR на месец и отваря всичките 45 Pro инструмента.
От групата „Подготовка за машината“:
Свързани инструменти
Тестове за калибриране на принтерКалибриране на 3D принтер с 22 тестови модела: температурна кула, надвеси, мостове, допуски. Настройваш и сваляш STL или 3MF. Част от Pro, 15 EUR на месец.
Диагностика на първия слойПърви слой 3D принтер: избери симптом, филамент и принтер и получи причини, поправки и профил за слайсера. Отваря се с безплатен профил.

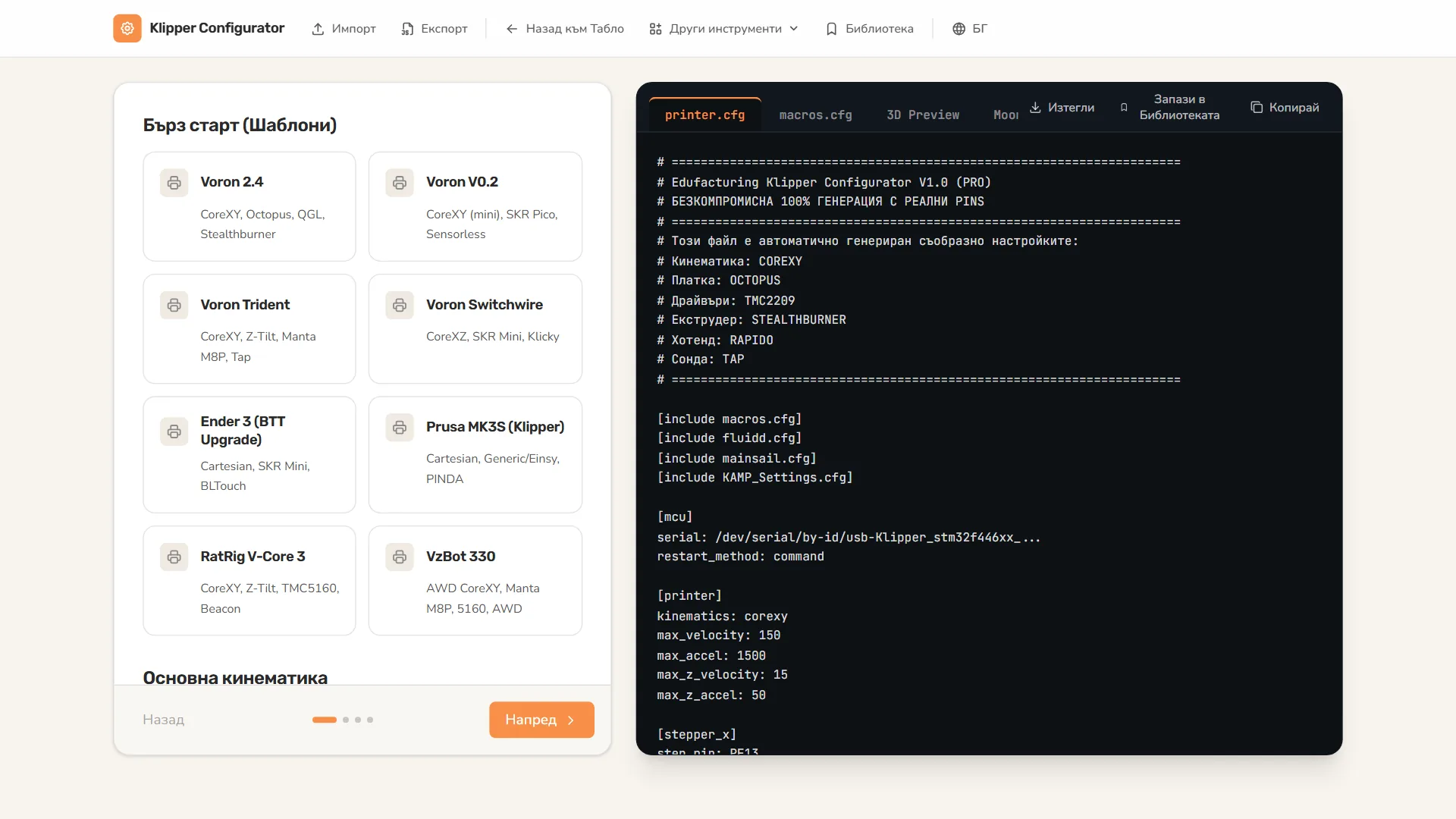

Генератор на Klipper конфигурацияKlipper конфигурация онлайн: избираш принтер, платка, драйвъри, сонда и макроси и получаваш чернова на printer.cfg и macros.cfg. Част от Pro, 15 EUR на месец.
