AI помощник по електроника: резистор, схема, платка и спецификация

Питаш с думи, например „Какъв резистор ми трябва за LED на 12V?“, а AI асистентът EDi Електроник отговаря и при сметка може да направи изчислителен лист с проверена аритметика. По указанията си чертае схема, прави спецификация и дава правила за платка.

Задай въпрос по електроника Вземи Ultra

Част от Ultra за 39 EUR на месец, с 1500 кредита всеки месец.

Сметка със стъпкирезистор, ток, делител, RC
Проверена аритметикав изчислителния лист, до 20 стъпки
Схема и спецификациякое към кое и списък за поръчка
PDF, CSV и SVGфайлове за сваляне

Какво е AI помощник по електроника

Изчисляване на резистор за светодиод значи да намериш съпротивлението, което ограничава тока през диода до безопасна стойност. EDi Електроник е AI асистент на EduFacturing за любители на електрониката и за училища: описваш задачата с думи и получаваш сметката стъпка по стъпка.

При сметка на асистента е указано да направи изчислителен лист, в който кодът преизчислява всяка стъпка; самия лист кодът не изисква. Изисква само документа с правилата за платка при всеки въпрос.

Част от Ultra: един въпрос е 8 кредита, а 1500 кредита на месец стигат за 187 въпроса, ако не ги харчиш за други асистенти (портфейлът е общ).

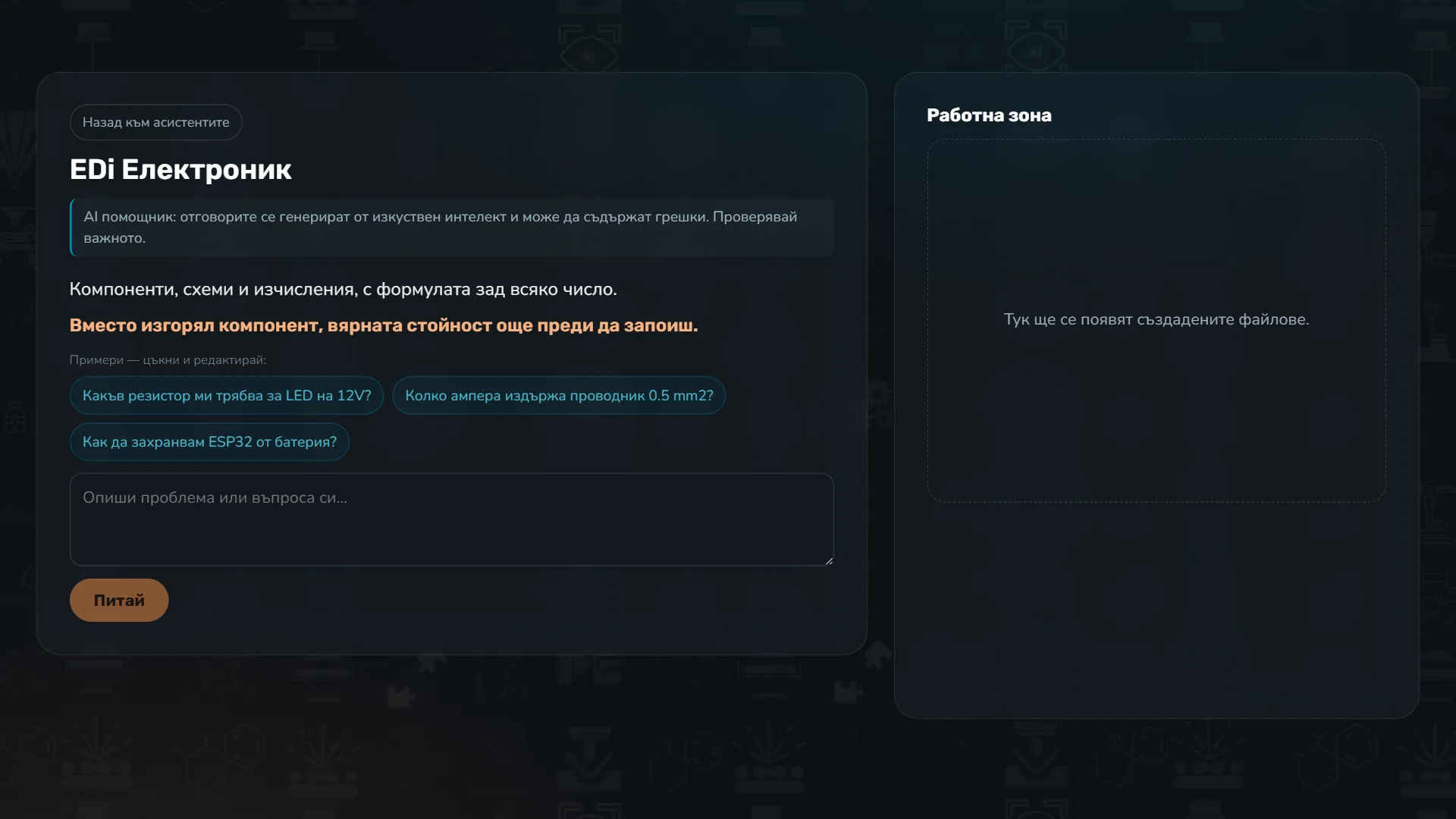

Изчисляване на резистор за светодиод: екранът на EDi Електроник с три примерни въпроса, поле за въпрос, бутон „Питай“ и празна работна зона за файловете

Какво получаваш: сметка, схема, спецификация, правила за платка

Смята и показва сметката

Пишеш напрежението, тока и какво захранваш и получаваш формулата със заместените числа; при сметка на асистента е указано да направи и изчислителен лист (PDF).

Чертае схема „кое към кое“

Етикетирани кутии със стойности и линии за връзките, в работната зона и като SVG. Диаграма, не схема със стандартни символи.

Прави спецификация на компонентите

Позиции и брой в PDF и в CSV за Excel. Всяка се търси по име в библиотеката с 3D модели (2701 компонента, най-вече конектори и двигатели): „да“ значи, че има част с такова име, не че е твоята. Обикновен резистор или светодиод често не се намира.

Дава правила за печатна платка

Ширина на пътечка по ток, клиренс по напрежение, разстояние между пътечки и пръстен около отвор, в PDF и CSV.

Кога да питаш, преди да запоиш

Подходящ е, когато искаш да си сигурен в стойността, преди да запоиш.

Проект със светодиод или микроконтролер
Примерите от екрана: резистор за LED на 12V, ток през проводник 0.5 mm2, захранване на ESP32 от батерия.
Урок или упражнение
Ученикът вижда всяка стъпка.
Нова печатна платка
Ширина на пътечка и клиренс в PDF.
Поръчка на части
Списък за поръчка; стойностите сверявай с листа с данни.

Откъде са числата и как се проверяват

Кодът проверява аритметиката на изчислителния лист и смята правилата за платка.

Разпознава въпроса
На асистента е указано: универсални формули за основните сметки, правилата на EDi Brain само за платки, чисти помещения и батерии.
Прави изчислителен лист
Кодът преизчислява до 20 стъпки с чисти числови изрази и бележи реда „ПРОВЕРИ“ при разлика над 1%; другите изрази получават „?“.
Смята правилата за платка
Ширина, клиренс, разстояние и пръстен идват от правилата на EDi Brain и се смятат от код.

Числата зад платките и проверката
За	Формула	Какво значи
Ширина на пътечка	`((I / (k · ΔT^0,44))^(1/0,725)) · 0,0254² / t`	I в A, ΔT в °C, k = 0,048 (външен) или 0,024 (вътрешен слой), t = 0,035 mm за 1 унция мед. При 1 A, 10 °C, външен слой: около 0,30 mm
Пръстен около отвора	`клас 2: поне 0,05 mm; клас 3: поне 0,1 mm`	по-малък е дефект
Проверка на сметка	`разлика до 1% между израза и резултата`	над това: „ПРОВЕРИ“

Виждаш формулата и проверката на стъпките в листа

Виждаш формулата и стъпките
В изчислителния лист: дадено, стъпки и проверка на всяка.
Казва откъде е числото
„По обща инженерна практика“ за основните сметки, правилата на EDi Brain за платките; при спор за клиренс дава и двете числа.
Търсенето е видимо
Резюмето казва колко позиции имат част с такова име в библиотеката.

Какво асистентът не прави

Не е симулатор на схеми и не подготвя платка за производство. Спецификацията не проверява стойностите на компонентите. Кодът изисква при всеки въпрос документа с правилата за платка: на въпрос за резистор той има само общо пояснение, а ако не бъде направен, идва бележка за това.

В правилата за клиренс има известни спорове: асистентът показва и двете стойности и насочва към стандарта. За 220 V му е указано да препоръчва електротехник: не е гаранция.

Отговорите се пишат от изкуствен интелект и може да съдържат грешки. Приема само текст до 4000 знака. Екранът, отговорите и файловете са на български, и на въпрос на английски.

Въпроси за резистор за светодиод, платки и схеми

Как да изчисля резистор за светодиоди?

Делиш разликата между захранването и напрежението на светодиода на тока му: R = (Uзахр − Uсд) / I. При 12 V, светодиод 2 V и 20 mA: (12 − 2) / 0,02 = 500 Ω. Данните за светодиода са от листа му с данни.

Какъв резистор ми трябва за LED на 12V?

Зависи от светодиода, не само от 12 V: трябват напрежението и токът му. На асистента е указано да смята с допускане и да пита за тях; ако отговори само с въпрос, пускът пак харчи кредити.

Колко широка да е пътечката на платката?

Зависи от тока, нагряването, слоя и медта. Асистентът смята по IPC-2221: при 1 A, 10 °C, външен слой и 1 унция мед е около 0,30 mm. Вътрешният слой иска повече.

Какви файлове получавам?

Правилата за платка (PDF и CSV) при всеки въпрос. На въпрос за резистор това е документ с общо пояснение, бележка, че файлът не е направен, или грешка с върнати кредити. Според въпроса още сметка (PDF), схема (SVG) и спецификация (PDF и CSV). Файловете са на български и се пазят 24 часа.

Колко струва въпрос към помощника по електроника?

Ultra е 39 EUR на месец с 1500 кредита. Един въпрос е 8 кредита: 187 въпроса на месец, ако не харчиш кредити за други асистенти (портфейлът е общ). Извън електрониката въпросът обикновено се отказва без кредити: проверява го модел, който не е безгрешен.
