Лейаут на цех и производствена линия: къде да застане всяка машина, за да тече детайлът
Лейаутът на цеха е план на разположението на машините, работните места, складовете и пътищата, така че материалът и хората да минават по най-краткия и безопасен път. Помага на производства, които се разширяват, местят или работят в тесен цех, където се губи време в пренасяне и ходене.
Накратко
- Свободна ширина за безводачно возило
- Поне 500 mm от двете страни на маршрута, до височина 2100 mm, измерено от най-широката точка заедно с товара; когато в зоната може да има хора; ориентир по ISO 3691-4 според вторични източници
- Пътни маршрути (Наредба № 7)
- Маршрутите за пешеходци и транспортни средства се оразмеряват по броя на ползвателите и вида на дейностите, а за пешеходците винаги има достатъчно безопасно място
- Размери и пътища
- Размерите на помещенията, пътищата за транспорт и хора и свободните площи трябва да отговарят на нормативите за безопасност и пожарна безопасност на дейността
- Клетка
- Операциите се подреждат плътно една до друга, често в U-форма, която намалява ходенето
- Проходи (OSHA)
- Проходите се държат свободни и поддържани, а постоянните се маркират
- Опит
- MAXCOM: проектиране и инженеринг на процесни и работни лейаути (Design and engineering of process and work Layouts)
Как работи
- Продукти и количестваИзбирате семейство продукти и картирате потока му.
- Чертане на пътяНанасяте върху плана на цеха пътя на детайла, отбелязвате движението на оператора и местата на материала.
- Клетки и съседствоГрупирате операциите, които следват една след друга, в клетки, често с U-форма, за да се скъсят ходенето и пренасянето.
- Размери на пътищатаОразмерявате пътищата според броя на хората и вида дейност, така че за пешеходците да остава безопасно място.
- ПроходиПроверявате проходите: свободни, в добро състояние, постоянните са обозначени.

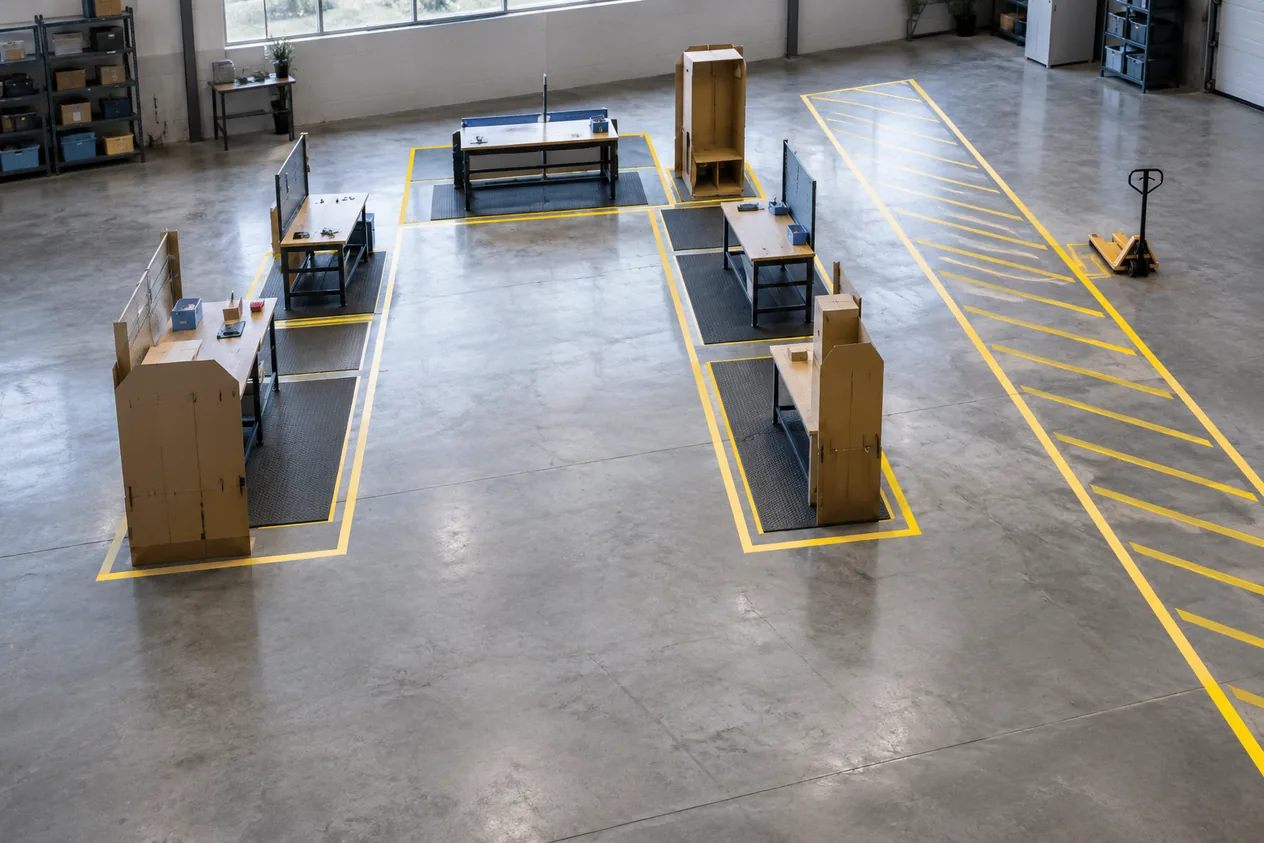

- Проба на подаПри нас, преди да се местят тежки машини, новото разположение се маркира на пода или с картонени макети и потокът се тества на практика.
Как поръчвате
- Описвате казусаОписвате казуса си на consult.edufacturing.com.
- Избирате как да продължимВ края на формата избирате само отговор по имейл, безплатен разговор или консултация.
- Отговор от EDi по имейлОтговорът от EDi идва на имейла Ви.
- Писмен планСлед консултацията получавате писмен план.
Кога да изберете и кога не
Кога да изберете
- Местите цеха или добавяте машина, линия или робот и искате да знаете къде ще застанат.
- Цехът е тесен и хората, количките или возилата се засичат.
- Детайлът изминава дълъг път между операциите, а операторите ходят много.
- Предстои да въведете безводачно возило или количка за автоматичен превоз.
Кога не
- Пътят на детайла е добър, но постът е неудобен за човека. Ергономия на работното място
- Не е ясно къде се губи времето в самия процес, а не в разстоянията. Процесен инженеринг
- Търсите роботизирана клетка с колаборативен робот. Роботизация и коботи
| Параметър | Лейаут на цех и производствена линия | Ергономия на работното място |
|---|---|---|
| Какво определя | Разположението на стъпките на обработка една до друга | Позата, достигането и усилието на човека на един пост |
| Пример за число | 500 mm свободна ширина от двете страни на маршрута на безводачно возило, когато в зоната може да има хора (ориентир по ISO 3691-4 според вторични източници) | Дръжка на ръчен инструмент с дължина поне 100 mm |
| Основен норматив | Наредба № 7 от 23.09.1999 г. за минималните изисквания за здравословни и безопасни условия на труд на работните места и при използване на работното оборудване | Директива 90/269/ЕИО за ръчна обработка на товари |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Свободна ширина от всяка страна на маршрута на безводачно возило (когато в зоната може да има хора; ориентир по ISO 3691-4 според вторични източници) | 500 mm | Правило: Свободна ширина от всяка страна на маршрута на безводачно возило (когато в зоната може да има хора; ориентир по ISO 3691-4 според вторични източници) |
| Височина на свободното пространство край маршрута (когато в зоната може да има хора; ориентир по ISO 3691-4 според вторични източници) | 2100 mm | Правило: Височина на свободното пространство край маршрута (когато в зоната може да има хора; ориентир по ISO 3691-4 според вторични източници) |
| Минимална дължина на дръжка на ръчен инструмент | 100 mm | Правило: Минимална дължина на дръжка на ръчен инструмент |
| Консултация, един час | 50 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/konsult.json:konsultaciya.price_eur |
| Пакет консултации | 135 EUR | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/konsult.json:paket.price_eur |
| Часове в пакета | 3 часа | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/konsult.json:paket.chasove |
| Безплатен разговор, най-много | 30 минути | Данни: wp-content/themes/edufacturing-os-theme-2/assets/zadanie/konsult.json:intro |
Въпроси и отговори
Каква е ширината на проход в цеха?
Не съществува едно число за всички цехове: ширината се определя от броя на хората и от изискванията за безопасност и евакуация. За безводачни возила правилото в нашето ядро, което се позовава на ISO 3691-4, иска, когато в зоната може да има хора, поне 500 mm от двете страни на маршрута до височина 2100 mm, измерени заедно с товара; това е ориентир по ISO 3691-4 според вторични източници.
Каква площ трябва да има работното място в цеха?
Не, Наредба № 7 не дава една цифра за всеки цех. Тя изисква работните помещения да имат достатъчна площ, височина и въздушно пространство, а размерите, пътищата и свободните площи да отговарят на нормативите за безопасност и пожарна безопасност на съответната дейност.
Как се подреждат машините в цеха?
Не по вид машини, а по пътя на детайла: операциите, които следват една след друга, се слагат една до друга, често в U-образна клетка, за да се намали ходенето.
Лейаутът на цеха само чертеж ли е?
Не. Планът е резултат от измерване: продуктите и количествата, пътят на детайла и на оператора, пренасянията и ходенето. Чертежът е последната стъпка, след като потокът е ясен.
Планирането на цех започва ли от сградата?
Не. Започва от продуктите, търсенето и пътя на детайла, а сградата, пътищата и складовете се оразмеряват след това.
