Обработка на стомана и неръждаема стомана на CNC: детайли по чертеж с точен допуск
CNC обработката на стомана и неръждаема стомана снема метал с фрези и стругови ножове по чертеж или 3D модел и дава детайли с точни размери. Помага на тези, които правят оси, фланци, приспособления и резервни части, когато ламарината или заварката не стигат.
Накратко
- Допуск
- Прецизно от ±0,005 до ±0,025 mm; стандартната обработка е по-широка, виж таблицата с числата
- Минимална стена
- 0,8 mm при метал; при легирани стомани и титан 1,0 mm
- Скорост на рязане
- От 80 до 150 m/min при нисковъглеродна стомана
- Цена и срок
- Цената е по оферта; от 3 до 7 работни дни е обичайният пазарен срок за прототип от алуминий, за стомана срокът е по оферта
Как работи

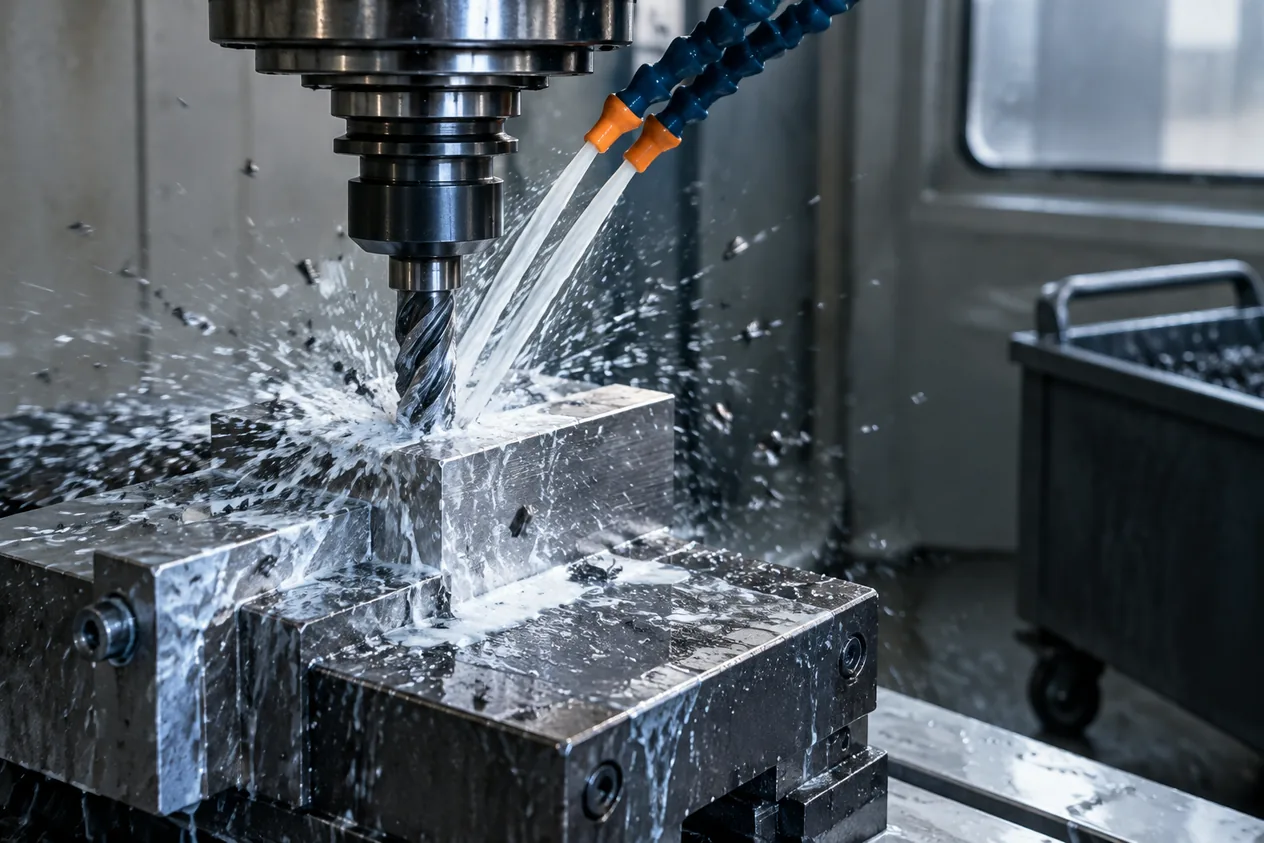

- Фрезата влиза в металаКарбидна фреза снема стружка от стоманата със скорост на рязане от 80 до 150 m/min при нисковъглеродна стомана.
- Подаването е по-малко, отколкото при алуминийПодаването на зъб е от 0,02 до 0,12 mm за фреза с диаметър от 6 до 20 mm, защото стоманата се съпротивлява по-силно на рязането; при легирани стомани горната граница е 0,08 mm.
- Течността отмива стружкитеОхлаждащата течност отмива стружките и отвежда топлината от зоната на рязане.
- Неръждаемата се втвърдяваНеръждаемата стомана 316L се втвърдява при допир с тъп инструмент, затова режещият ръб е остър, а подаването е сигурно.
- Шлифоване за по-гладка повърхностКогато фрезата не стига до нужната гладкост, детайлът се шлифова: шлифоването постига Ra от 0,1 до 1,6 µm при стомана.
Как поръчвате
- Качвате файлаИзбирате какво имате: 3D модел, чертеж, детайл от ламарина или само идея, и качвате STL, STEP, чертеж или DXF на ламарина.
- Виждате проверкатаБраузърът показва габарит, обем, колко материал се снема и предложения процес. Това е бърза проверка преди запитването, не оферта.
- Изпращате запитванеДопълвате материал, брой, точност и покритие и оставяте контакт. Инженер преглежда файла и Ви изпраща оферта по имейл до 2 работни дни.
- Получавате детайлаСлед потвърждение на офертата детайлът се изработва и се изпраща по уговорения начин.
Кога да изберете и кога не
Кога да изберете
- Нужен Ви е здрав детайл от стомана или неръждаема стомана по чертеж: ос, фланец или приспособление.
- Допускът Ви е от порядъка на стандартната CNC обработка, а не по-стегнат.
- Нужна е единична бройка или малка серия, например резервна част.
Кога не
- Детайлът е от алуминий: режимите на рязане са други и страницата за алуминий е по-точна. Фрезоване на алуминий
- Нужни са много гладка повърхност или пасване IT5 до IT6: след фрезоването е нужно шлифоване. Шлифоване
| Параметър | Обработка на стомана и неръждаема стомана | Фрезоване на алуминий |
|---|---|---|
| Скорост на рязане при фрезоване | от 80 до 150 m/min (нисковъглеродна стомана) | от 200 до 500 m/min |
| Подаване на зъб (фреза от 6 до 20 mm) | от 0,02 до 0,12 mm (фреза от 6 до 20 mm) | от 0,05 до 0,2 mm (фреза от 6 до 20 mm) |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Скорост на рязане при фрезоване на нисковъглеродна стомана | от 80 до 150 m/min | Правило: Скорост на рязане при фрезоване на нисковъглеродна стомана |
| Подаване на зъб при стомана (фреза от 6 до 20 mm) | от 0,02 до 0,12 mm на зъб | Правило: Подаване на зъб при стомана (фреза от 6 до 20 mm) |
| Горна граница на подаването при легирани стомани (фреза от 6 до 20 mm) | 0,08 mm на зъб | Правило: Горна граница на подаването при легирани стомани (фреза от 6 до 20 mm) |
| Минимална стена на метален детайл | 0,8 mm | Правило: Минимална стена на метален детайл |
| Минимална стена при легирани стомани и титан | 1 mm | Правило: Минимална стена при легирани стомани и титан |
| Стандартен допуск при CNC обработка | от 0,025 до 0,125 mm | Правило: Стандартен допуск при CNC обработка |
| Грапавост Ra при шлифоване на стомана | от 0,1 до 1,6 µm | Правило: Грапавост Ra при шлифоване на стомана |
| Пазарен срок за прототип от алуминий (за стомана: по оферта) | от 3 до 7 работни дни | Wiki: docs/research/2026-10-24--uslugi-kato-printirane/RECON/D-harakteristiki-na-uslugite.md#3.2 |
Въпроси и отговори
Колко струва обработка на неръждаема стомана?
Не се дава обща цена: тя е по оферта след преглед на чертежа, марката стомана и количеството.
Може ли неръждаема стомана да се обработва на CNC?
Да. Трябва да се има предвид, че неръждаемата 316L се втвърдява при допир с тъп инструмент, затова се работи с остър ръб.
Каква скорост на рязане е нужна при фрезоване на стомана?
80 до 150 m/min при нисковъглеродна стомана и карбидна фреза; по-високата скорост ускорява износването на инструмента.
Каква е минималната стена на метален детайл?
0,8 mm при метал; при легирани стомани и титан 1,0 mm, защото тънките стени се деформират от силите на рязане.
Сродни страници
Произход на страницата
Подготвено от: Екипът на EduFacturing. Проверено на: .
- Правило: dfsm.milling_vc_mild_steel
- Правило: dfsm.feed_per_tooth_steel_milling
- Правило: dfsm.min_wall_thickness_metal
- Правило: dfsm.achievable_tolerance_precision
- Wiki: tech/cnc-machining.md#4.-Режещи-инструменти-и-механика-на-фрезоването-(Mechanical-Tooling)
