Фрезоване на 4 и 5 оси: сложен детайл с по-малко захващания и по-малка натрупана грешка
Фрезоването на 4 и 5 оси добавя към трите линейни движения на фрезата въртене на детайла или на главата, така че инструментът достига наклонени повърхнини и сложни форми от няколко страни при една установка. Подхожда за детайли, които на 3 оси биха изисквали много захващания.
Накратко
- Габарит
- При пазарен доставчик 5 оси до 26 in, 4 оси до 36 in; Вашият габарит се потвърждава в офертата
- Допуск
- От ±0,025 до ±0,125 mm при стандартна обработка; по-стегнат допуск само по чертеж
- Срок
- Обичайно за пазара от 3 до 7 работни дни стандартно; Вашият срок се казва в офертата
- Цена от
- по оферта
Как работи
- Една установка вместо многоНа 3 оси детайлът трябва да е проектиран за една или две установки, защото всяко ново захващане е ново подравняване. На 4 и 5 оси въртенето на детайла открива още страни без ново захващане.

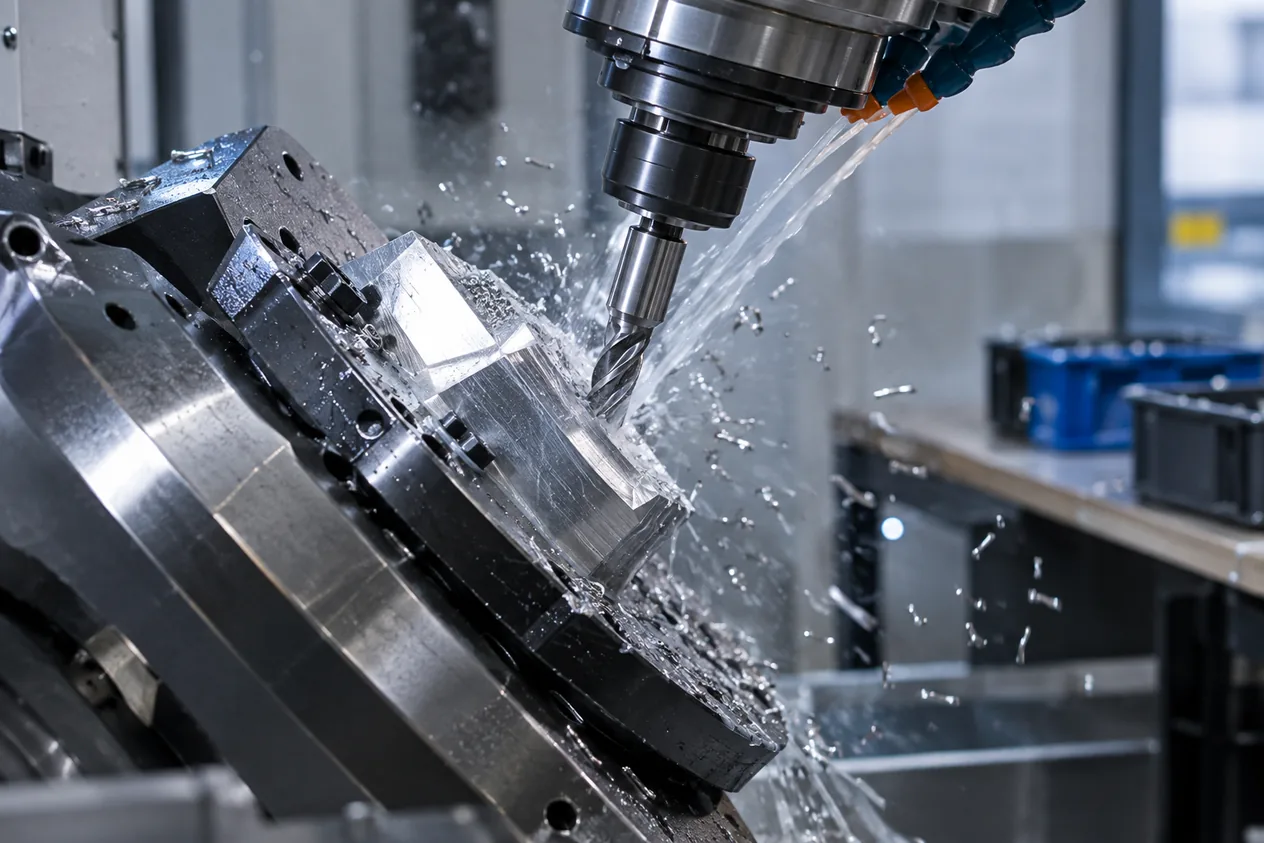

- Фрезата се накланя спрямо повърхнинатаМасата или главата се завърта, така че фрезата да подхожда към наклонена стена под подходящ ъгъл, а не само отгоре. Така стружката се сваля по цялата повърхнина без допълнително захващане.
- Фрезата трябва да има пътПодрязване се обработва само там, където фрезата физически може да влезе: през отворен ръб, прорез или предварително пробит отвор. Наклонената ос помага да се стигне, но пътят на инструмента трябва да съществува.
- Вътрешните ъгли остават закръглениФрезата е кръгла и при пет оси: вътрешният ъгъл не може да е остър, а радиусът му е поне колкото радиуса на фрезата, не по-малък от 0,5 mm.
- КонтролГотовият детайл се сверява с чертежа. Грапавостта при фрезоване е обичайно от 0,4 до 3,2 µm Ra, а по-гладка повърхност изисква шлифоване или полиране.
Как поръчвате
- ФайлътИзбирате какво имате: 3D модел, чертеж или само идея, и качвате файла. 3D моделът се чете във Вашия браузър, а чертежът се приема както е и се преглежда от инженер.
- Бърза проверкаБраузърът показва габарит, обем и предложен процес. Предложеният процес е предложение, не решение: инженерът го потвърждава или сменя.
- ЗапитванетоДопълвате материал, брой, точност и покритие и оставяте контакт. Точно пасване и серия изискват чертеж с допуски.
- Оферта по имейлИнженер преглежда файла и Ви изпраща оферта по имейл до 2 работни дни. Срокът за изработка и доставката се уточняват в офертата.
Кога да изберете и кога не
Кога да изберете
- Детайлът има наклонени повърхнини или подрязвания, които на 3 оси биха изисквали повече от две установки.
- Важно Ви е елементите да са обработени при една установка, защото между различни установки се натрупва позиционна грешка.
- Имате 3D модел на сложна форма и искате оферта след преглед от инженер.
Кога не
- Детайлът има равни повърхнини, достъпни от една или две посоки: тогава 3 оси са достатъчни и обработката е по-проста. CNC фрезоване (3 оси)
- Имате заготовка, близка до крайната форма от метално 3D принтиране, на която трябва само да се довършат повърхнини. Хибридно производство (адитивно и CNC в една машина)
| Параметър | Фрезоване на 4 и 5 оси | CNC фрезоване (3 оси) |
|---|---|---|
| Най-голям габарит при пазарен доставчик | до 26 in (5 оси) | до 60 in (3 оси) |
| Допуск при стандартна обработка, mm | от 0,025 до 0,125 | от 0,025 до 0,125 |
| Грапавост Ra, µm | от 0,4 до 3,2 | от 0,4 до 3,2 |
Числата
| Параметър | Стойност | Извор |
|---|---|---|
| Най-голям габарит, 5 оси (пазарен доставчик) | 26 in | Wiki: docs/research/2026-10-24--uslugi-kato-printirane/RECON/D-harakteristiki-na-uslugite.md#3.1 |
| Най-голям габарит, 4 оси (пазарен доставчик) | 36 in | Wiki: docs/research/2026-10-24--uslugi-kato-printirane/RECON/D-harakteristiki-na-uslugite.md#3.1 |
| Най-голям габарит, 3 оси (пазарен доставчик) | 60 in | Wiki: docs/research/2026-10-24--uslugi-kato-printirane/RECON/D-harakteristiki-na-uslugite.md#3.1 |
| Допуск при стандартна обработка | от 0,025 до 0,125 mm (±) | Правило: Допуск при стандартна обработка |
| Грапавост на фрезована повърхност Ra | от 0,4 до 3,2 µm | Правило: Грапавост на фрезована повърхност Ra |
| Най-малък вътрешен радиус на ъгъл | 0,5 mm | Правило: Най-малък вътрешен радиус на ъгъл |
| Препоръчан брой установки на 3-осева фреза | до 2 установки | Правило: Препоръчан брой установки на 3-осева фреза |
Въпроси и отговори
Колко струва 5-осното фрезоване?
Не, фиксирана цена няма: тя зависи от формата, материала, времето за машина и допуските, затова цената е по оферта след преглед на файла.
Може ли фрезата да подходи към детайла от няколко страни при една установка?
Да, това е смисълът на 4 и 5 оси: детайлът или главата се завърта и фрезата достига повече страни без ново захващане. Фрезата все пак трябва да има физически път до подрязванията.
Колко голям детайл може да се обработи на 5 оси?
26 in е най-големият габарит на 5-осно фрезоване при пазарния доставчик Xometry, а на 4 оси е 36 in. Вашият габарит се потвърждава в офертата.
Какъв допуск може да се получи?
От 0,025 до 0,125 mm в двете посоки при стандартна обработка. По-стегнат допуск изисква чертеж и преглед от инженер.
Винаги ли 5 оси са по-добър избор от 3 оси?
Не: ако детайлът се обработва с една или две установки, 3 оси стигат и обработката е по-проста.
