Micro-SLA и субмикронно 3D принтиране: Наноскала от фотони

3 мин. четене

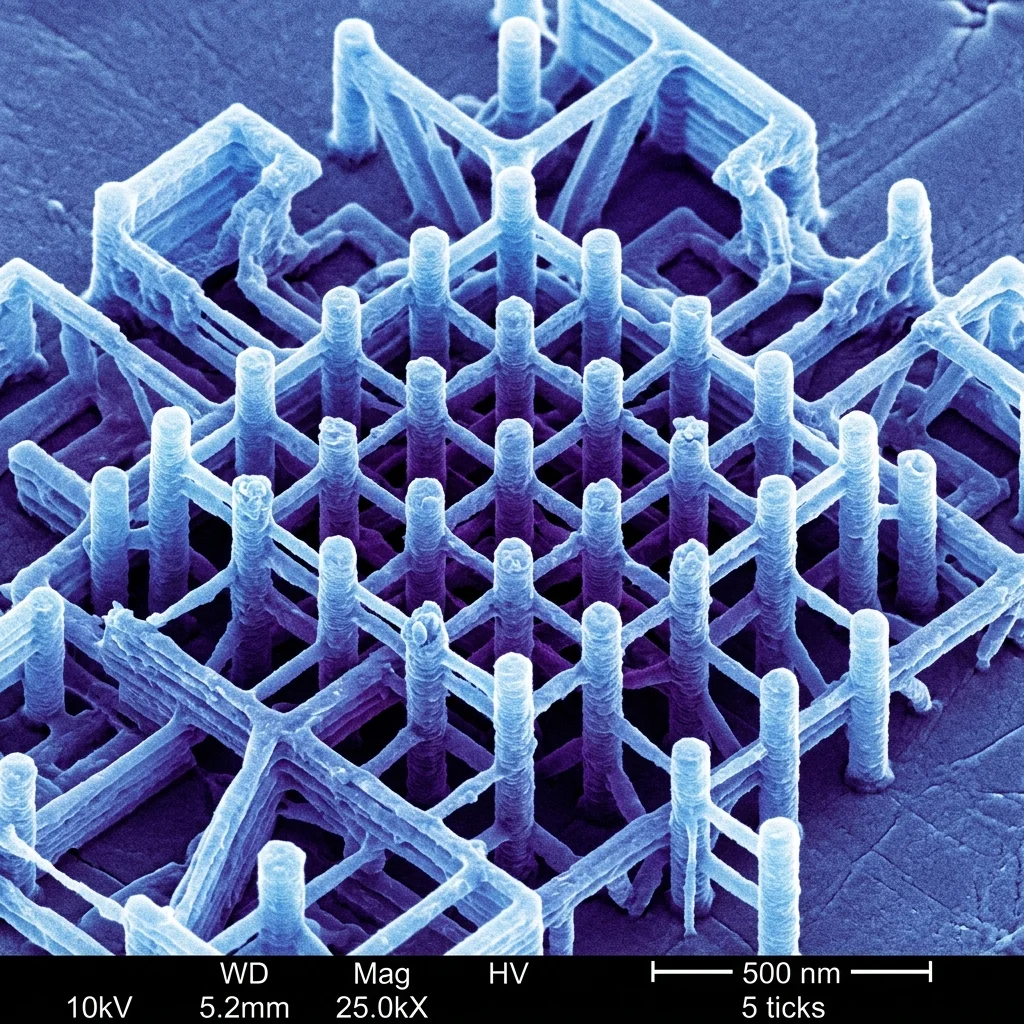

Micro-SLA и субмикронно 3D принтиране: Наноскала от фотони

Днес отиваме в обратната посока – от метровите WAAM конструкции към микроскопичния свят на Micro-SLA и субмикронното 3D принтиране. Тук детайлите се измерват в микрометри (μm), а разделителната способност достига 0.2 – 2 μm – по-фина от човешки косъм (70 μm)! Тази технология отваря врати към микрооптика, микрофлуидика, микромеханика и дори нано-роботика.

Технологии за субмикронно принтиране

1. Two-Photon Polymerization (2PP / TPP)

Най-прецизната технология за 3D принтиране в света. Вместо един UV фотон (както при стандартната SLA), 2PP използва едновременна абсорбция на два инфрачервени фотона (обикновено Ti:Sapphire фемтосекунден лазер при 780 nm):

  • Полимеризацията настъпва само във фокусния обем на лазера – воксел с размер 100–500 nm.
  • Не се изисква послойна обработка – лазерът сканира свободно в 3D пространство.
  • Разделителна способност: 100 – 500 nm (0.1 – 0.5 μm).

2. Projection Micro-Stereolithography (PμSL)

DLP технология с мащабирана оптика, която постига 5–10 μm резолюция:

  • Използва стандартен UV DLP проектор с деминифицираща оптична система.
  • Значително по-бърза от 2PP (проецира цял слой едновременно).
  • Подходяща за по-големи микродетайли (mm скала с μm точност).

3. Grayscale DLP

Използва различни нива на сиво (интензитет) на DLP пикселите за контрол на дълбочината на втвърдяване вътре в един слой:

  • Позволява наклонени повърхности и плавни кривини без стъпаловидни артефакти.
  • Резолюция: 10–25 μm по XY, 1–5 μm по Z.

Интерактивен избор на филамент

Отговори на 3 бързи въпроса и намери оптималния материал за твоя проект.

1. Какви са механичните изисквания към детайла?

Приложения

Приложение Скала Технология
Микролещи и микрооптика 10 – 500 μm 2PP (Nanoscribe)
Микрофлуидични чипове 50 – 500 μm канали PμSL
Микро-зъбни колела 200 μm – 2 mm 2PP, PμSL
Биологични скафолди 10 – 100 μm пори 2PP
Метаматериали 1 – 50 μm клетки 2PP
MEMS компоненти 5 – 200 μm 2PP, PμSL

Водещи платформи

Производител Платформа Резолюция Билд обем
Nanoscribe Photonic Professional GT2 200 nm 100×100×8 mm (обектив-зависим)
BMF (Boston Micro Fabrication) microArch S240 2 μm 100×100×75 mm
UpNano NanoOne 170 nm Ø22×25 mm
3D MicroPrint (метален μ-SLM) 5 μm 7.6×7.6×6.3 mm

Предимства и недостатъци

Предимства:

  • Субмикронна точност: 2PP достига 100–200 nm разделителна способност.
  • Истинска 3D свобода: 2PP сканира в свободно 3D пространство (не послойно).
  • Уникални приложения: Микрооптика и метаматериали, невъзможни с други технологии.
  • Нарастващ софтуерен екосистем: CAD → μ-print стана все по-достъпен.

Недостатъци:

  • Микроскопичен билд обем: 2PP може да принтира само микрони до ниски милиметри.
  • Бавна скорост (2PP): Поточков скан → часове за mm³ детайли.
  • Екстремна цена: Nanoscribe GT2 > €300 000.
  • Ограничени материали: Предимно акрилатни и епоксидни фотополимери.

FAQ

Q: Може ли Micro-SLA да замени MEMS фотолитография?
A:
Не изцяло. MEMS фотолитография (2D) постига резолюция < 10 nm, но е ограничена до 2.5D (слоеве). 2PP предлага истинска 3D геометрия при 100–500 nm, което е комплементарно, не заместващо.
Q: Какви са материалите за 2PP?
A:
Специализирани фотосмоли – IP-S, IP-Dip, IP-L (Nanoscribe), OrmoComp (hybrid polymer-ceramic). Някои лаборатории работят с хидрогелове за биоприложения.
Q: Колко време отнема принтирането на микродетайл?
A:
Зависи от размера. Микролеща (100 μm) – минути. Комплексен 3D метаматериал (1 mm³) – часове. PμSL е значително по-бърза за по-големи детайли.
