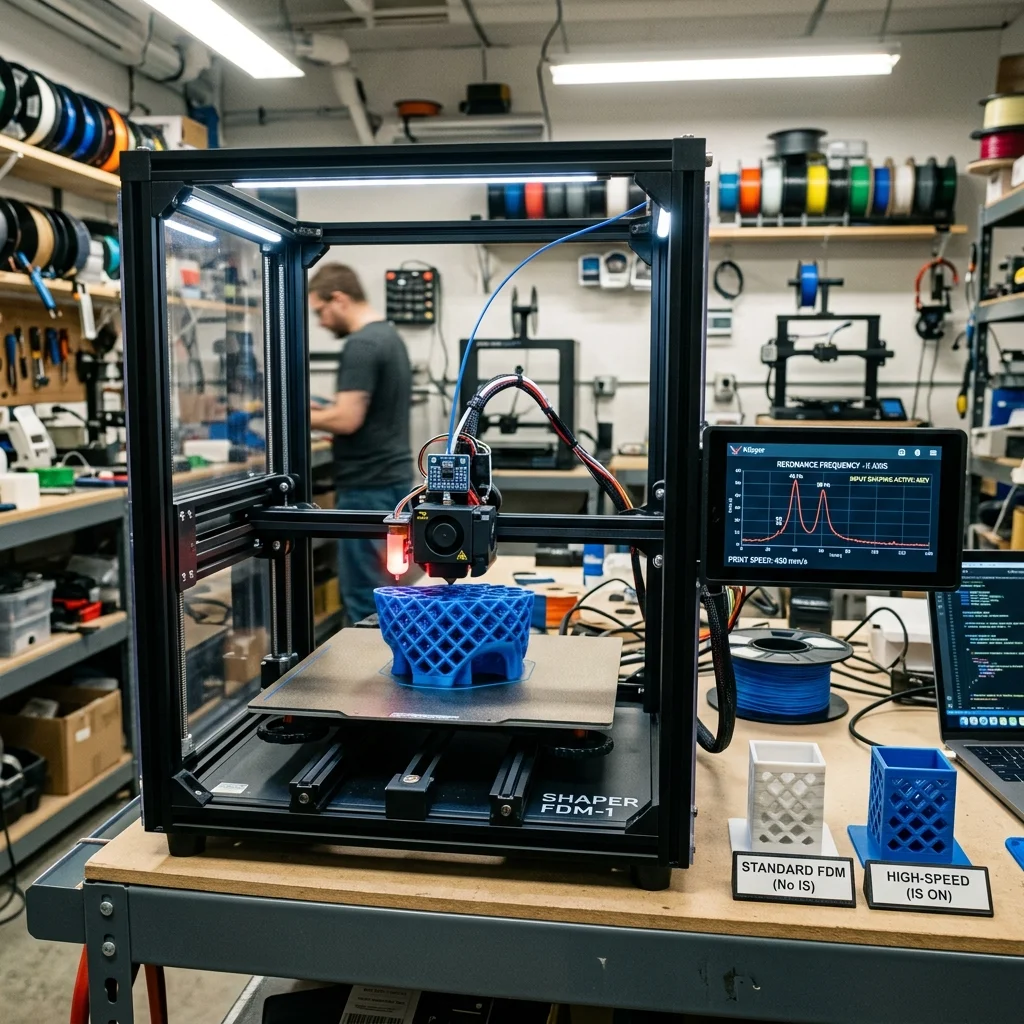

Input Shaping: Софтуерната революция за високоскоростно FDM принтиране

Input Shaping: Софтуерната революция за високоскоростно FDM принтиране

Днес говорим за технологията, която превърна десктоп FDM принтерите от „бавни но точни“ в „светкавично бързи и все още точни“ – Input Shaping. В EduFacturing сме страстни привърженици на Klipper firmware и Input Shaping, защото е перфектен пример за „кирките и лопатите“ – софтуерно решение, което елиминира хардуерно ограничение без допълнителен разход.


Проблемът: Рининг (Ghosting / Echoing)

При бързо движение на принтиращата глава, внезапните промени в посоката (ъгли, криви) генерират механични вибрации в рамката и ремъците на принтера. Тези вибрации се принтират на повърхността на детайла като рининг (ghosting) – повтарящи се вълнообразни артефакти около остри ъгли.

Защо е проблем при висока скорост? Кинетичната енергия е $E_k = frac{1}{2}mv^2$. При удвояване на скоростта, кинетичната енергия нараства 4×, генерирайки пропорционално по-силни вибрации.


Интерактивен избор на филамент

Отговори на 3 бързи въпроса и намери оптималния материал за твоя проект.

1. Какви са механичните изисквания към детайла?


Input Shaping: Софтуерно потискане на вибрации

Input Shaping е контролен алгоритъм, който модифицира командите за движение преди да достигнат моторите:

  1. Измерване: Акселерометър (ADXL345 или LIS2DW12), монтиран на принтиращата глава, измерва резонансните честоти на принтера.
  2. Идентификация: Klipper анализира честотния спектър и определя резонансните честоти ($f_{res}$) на X и Y осите (типично 30–80 Hz за десктоп принтери).
  3. Филтър: Input shaper (ZV, MZV, EI, 2HUMP_EI) добавя „анти-импулс“ към командите за движение, който анулира резонансната вибрация.

Типове Input Shapers

Shaper Vibration Reduction Max Smoothing Препоръчителен за
ZV (Zero Vibration) Минимално Най-ниско Бавни принтери (< 150 mm/s)
MZV (Modified ZV) Добро Ниско Средни скорости
EI (Extra-Insensitive) Отлично Умерено Висока скорост (200–500 mm/s)
2HUMP_EI Максимално Високо Екстремна скорост (> 500 mm/s)
3HUMP_EI Максимално+ Много високо Специализирани delta принтери

Практически ефект

Параметър Без Input Shaping С Input Shaping
Макс. скорост без рининг 80–120 mm/s 300–600+ mm/s
Макс. ускорение без рининг 1 000–3 000 mm/s² 5 000–20 000 mm/s²
Повърхностно качество при 300 mm/s Силен рининг Минимален/незабележим
Време за калибрация N/A 5–15 минути (еднократно)

Хардуерни изисквания

  • Акселерометър: ADXL345 (SPI, ~€3) или LIS2DW12. Монтира се на принтиращата глава.
  • Klipper firmware: Input shaping е вграден в Klipper. Marlin 2.x поддържа базова версия (Fixed-Time Motion Planning).
  • Стъпкови мотори: По-високомоментни мотори (> 0.4 Nm) и по-високо напрежение на драйверите (36–48V) за бързо ускорение.
  • Леки каретки: По-ниска маса на принтиращата глава → по-висока резонансна честота → по-лесно input shaping.

Предимства и недостатъци

Предимства:

  • Безплатно: Софтуерно решение, не изисква хардуерна модификация (освен €3 акселерометър).
  • Драстично увеличена скорост: 3–5× по-бързо без загуба на качество.
  • Автоматична калибрация: Klipper генерира резонансен спектър с една команда.
  • Универсално: Работи на всеки кинематичен тип (Cartesian, CoreXY, Delta).

Недостатъци:

  • Smoothing: По-агресивните shapers (2HUMP_EI) изглаждат остри ъгли – леко заоблявяне.
  • Изисква Klipper: Marlin поддръжката е ограничена.
  • Не компенсира механични дефекти: Хлабави ремъци, огънати водачи трябва да се ремонтират физически.

FAQ

Q: Input Shaping е ли същото като Pressure Advance?
A:
Не – Input Shaping компенсира механични вибрации. Pressure Advance компенсира хидравлични закъснения в екструзията. Двете работят заедно за оптимално високоскоростно принтиране.
Q: Кой shaper да избера?
A:
Klipper препоръчва автоматично. Като правило: MZV за общо предназначение, EI за висока скорост, 2HUMP_EI за екстремна скорост.
Q: Работи ли Input Shaping с Bambu Lab принтери?
A:
Bambu Lab използва собствена имплементация (Vibration Compensation) в закрития си firmware. Принципът е сходен, но не е Klipper-базиран.
