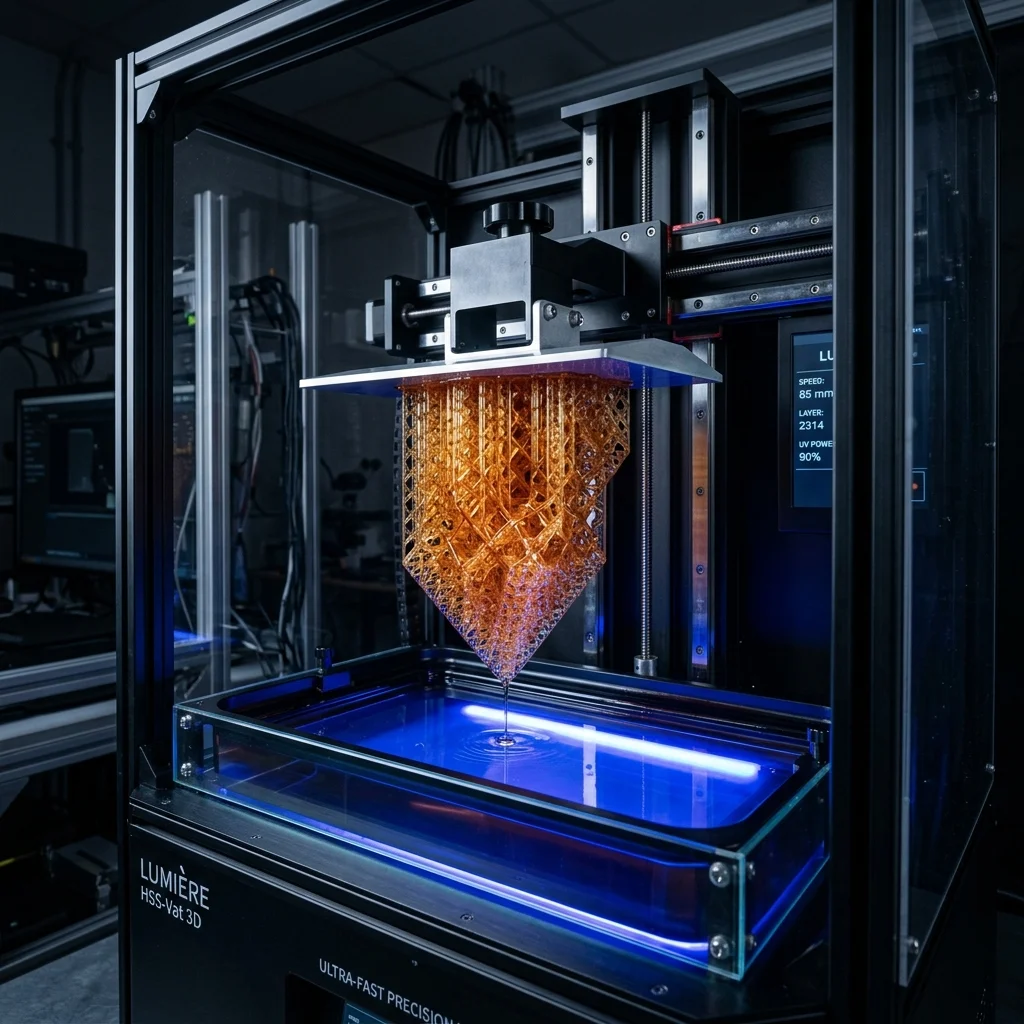

CLIP: Високоскоростна непрекъсната Vat полимеризация

Когато говорим за скоростта на 3D принтиране, повечето хора мислят за бързи FDM принтери. Но истинската революция в скоростта идва от CLIP (Continuous Liquid Interface Production) – технологията, която елиминира механичните паузи между слоевете и печата с непрекъснато „изтегляне“ на детайла от течната смола. Днес в EduFacturing разглеждаме физиката зад тази „магия“ – от кислородната инхибиция до оптиката на проекцията – и как тя постига скорости 25–100× по-бързи от конвенционалния SLA/DLP.

Фундаментален проблем на DLP: Цикълът „Принтиране-Отлепяне-Пълнене“

При стандартния DLP процес всеки слой изисква:

1. Проекция: UV светлина полимеризира един слой смола (~1–10 секунди).
2. Отлепяне (Peeling/Tilting): Полимеризираният слой трябва да се откъсне от дъното на ваната (~2–5 секунди). Тази стъпка генерира механично напрежение и може да повреди фини детайли.
3. Пълнене (Recoating): Нова порция течна смола трябва да запълни пространството между детайла и дъното (~1–3 секунди).
4. Повторение: Платформата се спуска на височина на един нов слой.

Общо време на слой: 5–20 секунди. За детайл с 1000 слоя → 1.5 – 5.5 часа. Повечето от времето (60–70%) е „мъртво“ – механични паузи, не принтиране.

CLIP: Кислородната мъртва зона (Dead Zone)

Joseph DeSimone (основател на Carbon) патентова CLIP през 2015. Ключовата иновация е кислородно-пермеабилен прозорец (обикновено от амфорен флуорополимер – Teflon AF 2400):

Принцип на действие

1. Кислородът инхибира полимеризацията: Кислородните молекули ($O_2$) „гасят“ свободните радикали, генерирани от UV фотоинициаторите. Там, където има кислород, смолата не може да се втвърди.
2. Мъртва зона (Dead Zone): Кислородът дифундира през пермеабилния прозорец и създава тънък течен слой (10–20 μm) между прозореца и полимеризиращата се смола. Този слой никога не се втвърдява.
3. Непрекъснато изтегляне: Тъй като детайлът не залепва за дъното, платформата може да се издига непрекъснато, без паузи за отлепяне.
4. Течна смола запълва автоматично: Хидродинамичният поток непрекъснато доставя прясна смола в мъртвата зона, елиминирайки нуждата от рекоутинг стъпка.

Резултат: Вместо дискретни слоеве, CLIP произвежда непрекъсната, безслойна структура с Z-скорост от 100 – 1000 mm/час (DLP стандарт: 10–30 mm/час).

Оптична система: DLP проектор с висока мощност

CLIP използва индустриален DLP проектор с UV LED (385 nm или 405 nm) и разделителна способност от 50–75 μm на пиксел. За разлика от стандартния DLP, проекторът работи в непрекъснат режим – проецира динамично изменящи се изображения (видео поток), а не статични слоеве:

Приложения на високоскоростния CLIP

• Масово производство: Подметки за обувки (adidas 4DFWD), зъбни алайнери, автомобилни компоненти.
• Медицински устройства: Персонализирани хирургически водачи, протези и ортези с бърза доставка.
• Консумативи за употреба: Кутии, щипки и корпуси за електроника.
• Бързо прототипиране: Детайли, които при стандартен DLP биха отнели 4–8 часа, се произвеждат за 20–45 минути.

Предимства и недостатъци

Предимства:

• Екстремна скорост: 25–100× по-бързо от стандартен DLP за повечето геометрии.
• Безслойна повърхност: Елиминира видимите стъпаловидни линии.
• Изотропни механични свойства: Няма междуслойна слабост – якостта е еднаква във всички посоки.
• Мащабируемост: Позволява масово производство на персонализирани детайли.

Недостатъци:

• Закрита екосистема: Carbon CLIP платформата е достъпна само чрез подписка, с проприетарни смоли.
• Висока начална инвестиция: Carbon M-серията струва $50 000+ за хардуер + месечен абонамент.
• Ограничен обем на ваната: Максималният детайл е ограничен от размера на DLP проектора.
• Кислородна чувствителност на смолата: Не всички смоли са съвместими с CLIP – необходима е специална формулировка.
