Gyroid Infill и генеративни структури за оптимална якост

Днес разглеждаме генеративните infill структури – и по-специално Gyroid infill – тялото на 3D принтирания детайл, което определя якостта, теглото и времето за принтиране. Gyroid е математически елегантна структура с уникални механични свойства и е един от най-популярните infill patterns в съвременните слайсери.

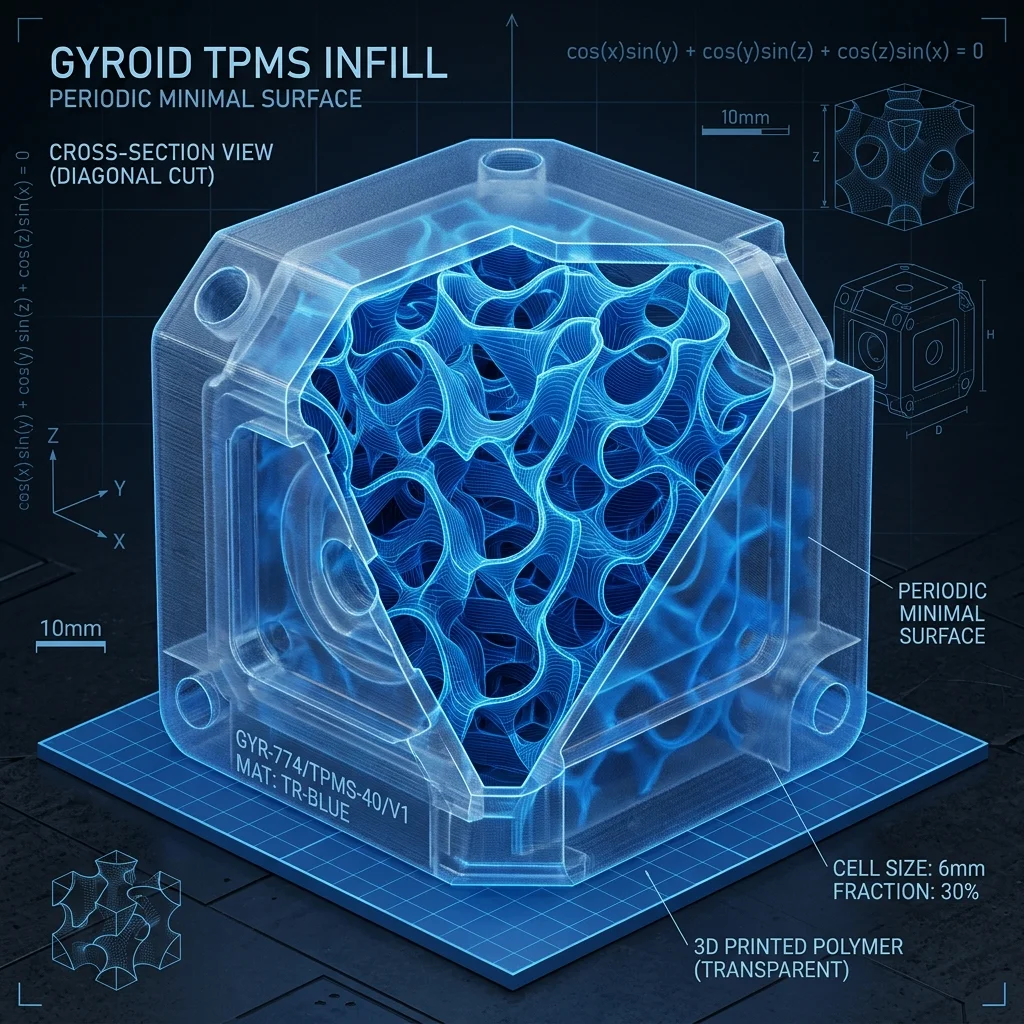

Gyroid: Математика и геометрия

Gyroid е тройно периодична минимална повърхност (TPMS) с нулева средна кривина, описана от уравнението:

$$sin(x)cos(y) + sin(y)cos(z) + sin(z)cos(x) = 0$$

Свойства:

• Изотропна якост: Еднаква якост във всички посоки (за разлика от grid/rectilinear).
• Непрекъсната повърхност: Няма пресечни точки → равномерно разпределение на напрежението.
• Самоподдържаща се: Gyroid може да се принтира без подпори вътре в infill-а.
• Естетика: Визуално впечатляваща органична структура.

Сравнение на infill patterns

Генеративни infill подходи

1. Topology-Optimized Infill

Вместо еднороден infill по целия обем:

• FEA анализира натоварването на детайла.
• Infill density се варира: висока (50–80%) в натоварени зони, ниска (5–15%) в ненатоварени.
• Резултат: Максимална якост при минимално тегло.

2. Voronoi Infill

Генерира Voronoi tessellation – природен pattern (подобен на пчелна пита, но с произволни многоъгълници):

• Естетически привлекателен за видими вътрешности.
• Добро разпределение на напрежението.

3. Stress-Adaptive Density

AI динамично променя infill density на базата на FEA stress map:

• Плътен infill около отвори и опорни точки.
• Рядък infill в центъра на големи, ненатоварени обеми.

Предимства и недостатъци

Предимства:

• Изотропна якост: Gyroid няма „слаба посока“.
• Отлично демпфиране: Gyroid абсорбира вибрации по-добре от grid.
• Естетика: Органичен вид при видими infill структури.
• Самоподдържащ се: Не изисква вътрешни подпори.

Недостатъци:

• Скорост на принтиране: По-бавен от grid и cubic (повече промени в посоката).
• G-code размер: Gyroid генерира по-голям G-code файл.
• Не винаги оптимален: За чисто компресивно натоварване, honeycomb може да е по-добър.
