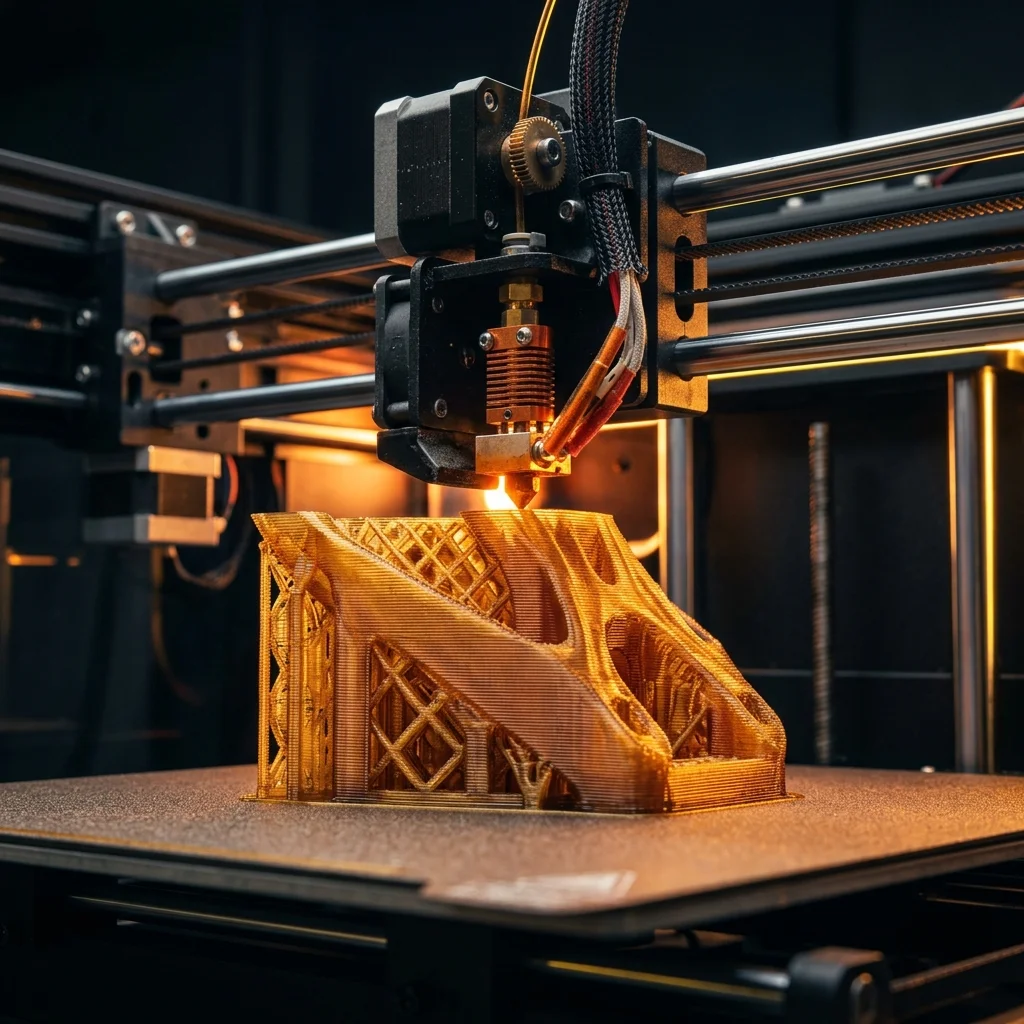

FDM с PEEK и ULTEM – индустриални високотехнологични материали

PEEK (полиетер-етер-кетон) и ULTEM (полиетеримид) са най-високотехнологичните инженерни пластмаси, които могат да се принтират с FDM технология. Те се ползват в реактивни двигатели на самолети, медицински импланти, ядрени реактори, високотемпературни електронни модули. С HDT до 250°C, биосъвместимост за дълготраен контакт с тяло, изключителна химическа устойчивост – PEEK и ULTEM са материали, които предишно изискваха металургично оборудване. Но принтиране на PEEK или ULTEM не е тривиален – изисква специализиран принтер (Intamsys, Stratasys, Markforged) с дюзна глава 360-400°C и активно затоплена камера 90-120°C. Стандартен Bambu или Prusa НЕ може. В това ръководство покриваме видовете PEEK и ULTEM, специализираните принтери, и реалните индустриални приложения.

Защо PEEK и ULTEM

PEEK характеристики:

• HDT: 230-250°C
• Якост на опън: 95-110 MPa (близо до неупрочнен алуминий)
• Якост на огъване: 170 MPa
• Биосъвместимост: дълготраен контакт с тяло (Class IIa)
• Химическа устойчивост: устойчив на всички кислини без флуорна, на всички бази
• UV устойчивост: 10+ години на открито
• Огнеустойчивост: V-0 рейтинг без добавки
• Цена: €350-€500/кг (200-300× по-скъп от стандартен PLA)

ULTEM (1010, 9085, 2300) характеристики:

• HDT: 210-220°C
• Якост на опън: 80-90 MPa
• По-евтин от PEEK (€180-€280/кг)
• Биосъвместимост: ограничена (само 1010 серия)
• По-лесно за принтиране от PEEK
• Огнеустойчивост: V-0 рейтинг

Кога PEEK или ULTEM са разумни:

• Аерокосмически приложения. Леки конструктивни елементи с висока температура. Boeing 787 използва над 1000 PEEK части за вътрешен интериор и кабинни системи.
• Медицински импланти. PEEK заменя метал за гръбначни импланти, орални импланти. Полупрозрачен в рентгенови лъчи, биосъвместим за десетилетия.
• Високотемпературни електронни корпуси. Корпуси на сензори в горивни системи, ядрени реактори, петролни сондажи.
• Химически устойчиви части. Помпи, тръбопроводи, реактивни съдове в петролна и химическа индустрия.
• Индустриални инструменти. Точильни шаблони, шлайфмашинни приспособления при 200°C+.
• Аерокосмически прототипи. За изпитване на функционални части преди производство в метал.

Кога PEEK / ULTEM НЕ са разумни:

• Декоративни приложения (PLA за €25/кг прави същото визуално, без 200× разлика в цена).
• Прости функционални части без специфични изисквания за температура или химия (Polymaker PC-Max за €65/кг е достатъчно).
• Малки прототипи без сертификация (стандартен FDM е достатъчен).
• Малки серии за хобист (специализираният принтер от €8000 натарг превъзхожда нуждата).

Препоръчани принтери

ВАЖНО: PEEK и ULTEM изискват специализиран принтер. Стандартни Bambu, Prusa, Anycubic, Creality НЕ могат да принтират тези материали. Изискванията са:

• Дюзна глава: 360-400°C (стандартни принтери дават максимум 300°C)
• Активно затоплена камера: 90-120°C (стандартни принтери дават до 60°C)
• Стоманена дюзна глава (CF-армирани версии абразират)
• Високотемпературна работна плоча: до 160°C (стандарт е 110°C)

Десктоп индустриални принтери:

• Intamsys Funmat HT (€8 000-€12 000) – китайски производител, специализиран за PEEK и ULTEM. Дюзна глава 360°C, камера 90°C. Най-достъпният десктоп PEEK принтер.
• Intamsys Funmat Pro 410 (€18 000) – професионална версия с по-голяма работна зона.
• 3ntr A4 (€15 000-€25 000) – европейски конкурент с дюзна глава 400°C и камера 90°C.
• Aon3D HT3 (€80 000+) – индустриален, дюзна глава 460°C.

Индустриални системи:

• Stratasys Fortus 450mc (€150 000+) – лидер в индустриалния FDM. PEEK, ULTEM 9085, ULTEM 1010 поддръжка.
• Stratasys F900 (€500 000+) – върховен Stratasys принтер за аерокосмическа индустрия.
• Markforged FX20 (€60 000) – Carbon Fiber армиран PEEK + ULTEM.
• Roboze Argo 500 (€150 000+) – италиански конкурент.
• 9T Labs FDM-X (€200 000+) – швейцарски производител, специализирани композити.

В България индустриални PEEK принтери са в собственост на:

• ВВЗ Самоков (за военни приложения)
• Институт по машинно-електронни системи в София (изследователска работа)
• Няколко аерокосмически партньорски лаборатории на Lufthansa Technik Sofia

За единични PEEK или ULTEM прототипи в България – препоръчвам поръчка от европейско бюро (немски Stratasys центрове, италиански Roboze дистрибутори). Цена за единичен прототип: €200-€2000 според размер и сложност, време за доставка: 2-4 седмици.

Видове PEEK и ULTEM филаменти

PEEK варианти:

• Стандартен PEEK – Victrex PEEK 450G в полу-кристалинна форма. Полупрозрачно-бял цвят, отлична механична якост.
• PEEK-CF (15% въглеродни нишки) – увеличена якост на огъване (до 220 MPa), по-нисък коефициент на термично разширение.
• PEEK-GF (15-30% фибростъкло) – увеличена якост, по-ниска електрическа проводимост.
• PEEK медицински (PEEK Implant Grade) – биосъвместим за дълготраен контакт с тяло. Сертификация по ISO 10993, USP Class VI.
• PEEK Antibacterial – с антибактериални добавки за медицински приложения.

Препоръчани марки на PEEK:

• Solvay KetaSpire (Victrex конкурент) – €380-€450/кг.
• Evonik Vestakeep – €400-€500/кг.
• 3DXTech PEEK – €350-€420/кг.
• Apium PEEK – €380/кг, специално оптимизиран за Apium принтери.

ULTEM варианти:

• ULTEM 1010 – биосъвместим, FDA-сертифициран за дентална и медицинска работа. €280-€350/кг.
• ULTEM 9085 – стандартен ULTEM с FAR 25.853 авиационен сертификат (за самолетни вътрешни компоненти). €200-€280/кг.
• ULTEM 2300 – с фибростъкло, по-висока якост. €240-€320/кг.
• ULTEM 1000 – стандартен ULTEM без специални добавки. €180-€220/кг.

Препоръчани марки на ULTEM:

• Stratasys ULTEM 9085 – стандартен в индустрията. €280/кг (само за Stratasys принтери).
• 3DXTech ULTEM – €200-€280/кг, по-широка достъпност.
• Roboze ULTEM 9085 – €260/кг.
• Markforged ULTEM – €280/кг (за Markforged принтери).

За повечето приложения препоръчвам да започнете с ULTEM 9085 (по-лесно принтиране от PEEK, по-евтин). За приложения с над 200°C или биосъвместимост – премини към PEEK или ULTEM 1010.

Оптимални настройки за PEEK на Intamsys Funmat HT

Тези настройки са специфични за Intamsys Funmat HT с Victrex PEEK 450G. Други принтери и марки PEEK може да изискват малки корекции.

Температура на дюзата: 380-400°C. PEEK не екструдира под 360°C. Над 400°C започва бавна деградация на полимерните вериги.

Температура на леглото: 130-160°C. Стандартна 145°C. По-ниска от 130°C – частта се отлепва. По-висока от 160°C – може да изкриви леглото.

Температура на камерата: ВАЖНО! 90-120°C активно затоплена. Без активна камера PEEK принтирането ще се пука между слоевете в 80-90% от случаите. Intamsys Funmat HT активно поддържа 90°C камерна температура.

Скорост на принтиране: 20-40 mm/s. PEEK принтирането бавно – много по-бавно от стандартен FDM. Един типичен прототип 100×100×100 mm принтирането за 8-16 часа.

Ретракция: PEEK има висока вискозитет – необходима е минимална ретракция. Direct drive: 0.5-1 mm @ 25 mm/s.

Охлаждане: 0% за PEEK. PEEK НЕ обича охлаждане – необходимо е бавно охлаждане за полу-кристалинна структура.

Височина на слоя: 0.15-0.25 mm стандарт. По-тънки слоеве (0.10 mm) са възможни но удвояват времето.

Запълване: 50-100% за функционални PEEK части. PEEK е скъп – обикновено искате максимална якост от ограничен обем материал.

Стенен пирамидален модел: 6-10 walls. Това е ключово за PEEK якостта.

Подпори: PEEK подпори е трудно за сваляне. По възможност принтирайте без подпори или с разтворими алтернативи (но повечето разтворими подпори се деградират при PEEK температурите).

След принтиране – анилиране (annealing): PEEK от FDM принтиране е аморфен (без кристална структура). За пълните механични характеристики е необходимо термично обработване (anneal) – 4-6 часа при 200°C в пещ. Това стабилизира кристалинната структура и увеличава якостта с 30-50%.

Изсушаване на филамент: ЗАДЪЛЖИТЕЛНО. PEEK поглъща 0.5-1% влага. Преди принтиране – 12-24 часа при 120°C в специализирана сушилня (Intamsys Funmat HT има вградена сушилня).

Реални приложения и индустриални примери

Аерокосмическа индустрия:

Boeing 787 Dreamliner има над 1000 ULTEM 9085 части – въздушни тръби, кабинни компоненти, държачи за инструменти. ULTEM 9085 има FAR 25.853 сертификат за горимост и токсични пари – задължителен за самолетни вътрешни компоненти.

Lufthansa Technik в София има партньорска лаборатория, която произвежда заменителни ULTEM компоненти за пасажерски самолети. Време за резервна част от 3D принтиране: 24-48 часа срещу 6-12 седмици за оригинален Boeing/Airbus компонент. Цена за ULTEM компонент: €200-€2000 според размер.

Медицински импланти:

PEEK гръбначни импланти. PEEK заменя металните импланти в гръбначна хирургия с няколко предимства:

• По-близо до естествената плътност на костта – намалява пренапрежение в съседните прешлени
• Полупрозрачен в рентгенови лъчи – позволява по-ясно проследяване на сливането с костта
• Биосъвместим за десетилетия (PEEK импланти издържат 30+ години in vivo)

В България УМБАЛ Александровска и Военна болница в София ползват PEEK гръбначни импланти, доставени от европейски доставчици. Цена за един имплант: €1500-€5000 (включително хирургично планиране и пациент-специфичен дизайн).

Дентални импланти:

ULTEM 1010 и PEEK Implant Grade за частични протези и хирургични шаблони. По-малко рентгенопроницаеми от метал, по-лесни за пациент. Цена: €300-€1200 на изделие.

Петролна и химическа индустрия:

PEEK помпи, тръбопроводи, реактивни съдове. PEEK устоява на корозионни химикали (солена киселина, фосфорна киселина) по-добре от неръждаема стомана при еквивалентна цена.

В България „Лукойл Нефтохим“ в Бургас има инсталирани PEEK компоненти в няколко критични системи. Поддръжката идва от европейски доставчици (3T RPD в Италия, FKM в Германия).

Автомобилни прототипи:

ULTEM 9085 за прототипи на двигателни компоненти, изхвърлящи системи, високотемпературни електронни корпуси. BMW Bulgaria и Mercedes-Benz сервизи в София понякога поръчват ULTEM прототипи от европейските главни бюра.

Учебно-изследователски приложения:

Технически университет в София – има 1 Intamsys Funmat HT принтер в лабораторията по машиностроене. Ползва се за дипломни работи и докторски дисертации в областта на високотемпературните пластмаси.

Цена-полза за индустриална PEEK поръчка в България:

Единична PEEK компонент 50×50×30 mm: €200-€800 според сложност и сертификация. С пълна сертификация (Aerospace или Medical Grade): €1500-€5000.

За малки фирми в България PEEK и ULTEM рядко имат икономически смисъл – обикновено алуминиев или стоманен прототип ще покрие нуждата. PEEK / ULTEM е оправдан само ако специално изискване (висока температура, биосъвместимост, аерокосмически или медицински сертификат) налага употребата.
