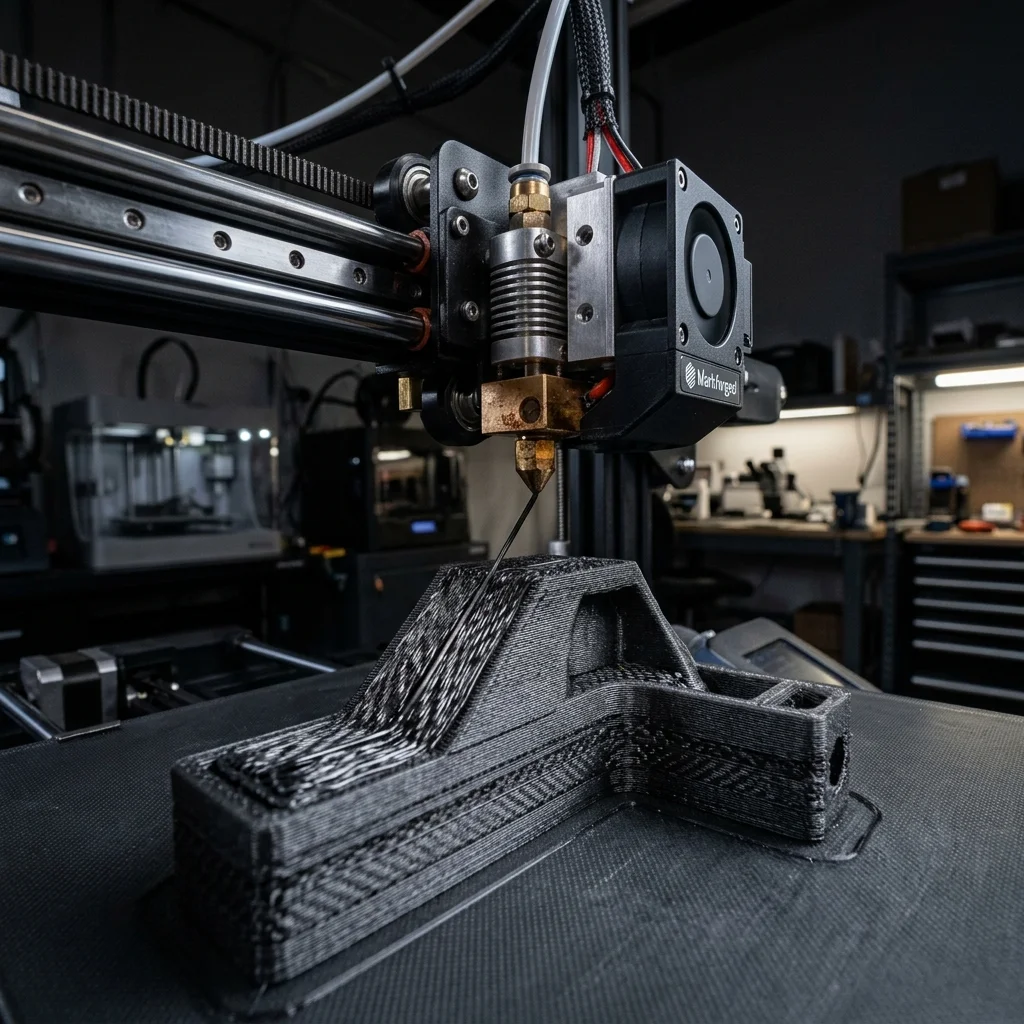

Днес разглеждаме технологията, която превръща 3D принтираните полимерни детайли от „пластмасови играчки“ в структурни компоненти, конкуриращи алуминий – Continuous Fiber Reinforcement (CFR). Вместо нарязани влакна (chopped fibers), тук непрекъсната нишка от карбон, стъкло, кевлар или HSHT стъкло се полага директно в полимерната матрица по време на принтирането. Markforged бяха пионерите, но сега E3D, Anisoprint и Desktop Metal също предлагат CFR решения.
Механика на непрекъснатото армиране
Chopped vs Continuous: Фундаменталната разлика
- Chopped fibers (10–20 wt%): Къси влакна (50–200 μm), случайно ориентирани. Повишават модула 2–3×, но не могат да поемат високи опънни натоварвания, защото прехвърлят силата чрез „scherung“ (срязване) през полимерната матрица.
- Continuous fibers: Непрекъсната нишка, положена по цялата дължина на детайла. Силата се пренася директно по влакната – аналогично на арматурно желязо в бетон. Резултатът е 10–20× по-висока якост и модул в посоката на влакната.
| Свойство | Nylon (чист) | Nylon + Chopped CF | Nylon + Continuous CF |
|---|---|---|---|
| Якост на опън | 50 MPa | 85 MPa | 590 MPa |
| Модул на еластичност | 1.7 GPa | 4.5 GPa | 60 GPa |
| Удължение | 30% | 4% | 1.5% |
| Специфична якост | Ниска | Умерена | Съпоставима с Al 6061 |
Интерактивен избор на филамент
Отговори на 3 бързи въпроса и намери оптималния материал за твоя проект.
1. Какви са механичните изисквания към детайла?
2. При каква температура ще работи детайлът?
3. Има ли специфични изисквания за средата?
Нашата препоръка:
PLA филамент
Идеален за лесно принтиране, визуализация на модели и декоративни цели.
Процес на принтиране (Markforged CFF)
Markforged’s Continuous Filament Fabrication (CFF) процесът използва двоен екструдер:
- Екструдер 1 (Matrix): Печата полимерната матрица – Onyx (Nylon + chopped CF), Nylon, или HSHT Nylon.
- Екструдер 2 (Fiber): Полага непрекъсната влакнена нишка (Carbon Fiber, Fiberglass, Kevlar, HSHT Glass).
Влакнените слоеве се „сандвичират“ между матрични слоеве. Потребителят избира кои слоеве съдържат влакна и каква е ориентацията (0°, 45°, 90°, изотропна).
Типове влакна и приложения
| Влакно | Модул | Якост на опън | Приложения |
|---|---|---|---|
| Carbon Fiber | 60 GPa | 800 MPa | Структурни скоби, крила за дронове, роботни рамена |
| Fiberglass | 21 GPa | 590 MPa | Jigs, fixtures, mounting brackets |
| Kevlar (Aramid) | 27 GPa | 610 MPa | Ударопоглъщащи компоненти, защитни елементи |
| HSHT Glass | 21 GPa | 600 MPa | Високотемпературни приложения (до 150°C) |
Предимства и недостатъци
Предимства:
- Якост като метал: Continuous CF постига специфична якост, сравнима с алуминий 6061.
- Бързо прототипиране на структурни части: Заменя CNC машинен алуминий за итерации.
- Персонализирана ориентация: Влакната се ориентират точно по натоварването (аналогично на ply layup в композитите).
- Леки конструкции: 60% по-леки от алуминиевите еквиваленти.
Недостатъци:
- Закрита екосистема (Markforged): Фибрите са проприетарни и скъпи.
- Анизотропия: Якостта е висока само в посоката на влакната – напречната якост е лимитирана от матрицата.
- Ограничена геометрия: Влакната не могат да следват остри ъгли (< 90°) без счупване.
- Пост-обработка: Влакнените слоеве са трудни за механична обработка (шлайфане, пробиване).
