Роботизирани ръце и 3D принтиране: Архитектура на производствената автоматизация

Здравей, Краси. Когато говорим за мащабиране на адитивното производство, често стигаме до един критичен таван – човешкият фактор при обслужването на машините и геометричните ограничения на класическата 3-осова кинематика. Интеграцията на индустриални и колаборативни роботизирани ръце (cobots) е следващата логична стъпка. Този подход не просто оптимизира процесите, той създава изцяло нова парадигма: от непрекъснато производство тип 'lights-out' до многоосово директно принтиране без поддържащи структури. Нека разглобим тази концепция на съставните ѝ части и да видим как тя осмисля хардуера чрез умно управление.

Директно роботизирано 3D принтиране (Multi-Axis 3D Printing)

В този сценарий, самият екструдер (или заваръчна глава при метали) е монтиран на фланеца на роботизирана ръка, разполагаща с 6 или повече оси на свобода. Това напълно елиминира ограниченията на класическия декартов (Cartesian) обем. Най-голямото предимство тук е 'non-planar' (неравнинното) принтиране. Тъй като екструдерът може да нанася материал под всякакъв ъгъл, се елиминира нуждата от масивни support структури при сложни надвеси. Освен това, нанасянето на слоевете спрямо векторите на натоварване драстично подобрява механичната здравина на детайла. Този метод е индустриален стандарт при едрогабаритно принтиране с пелети (FGF) или при метални технологии като WAAM и DED.

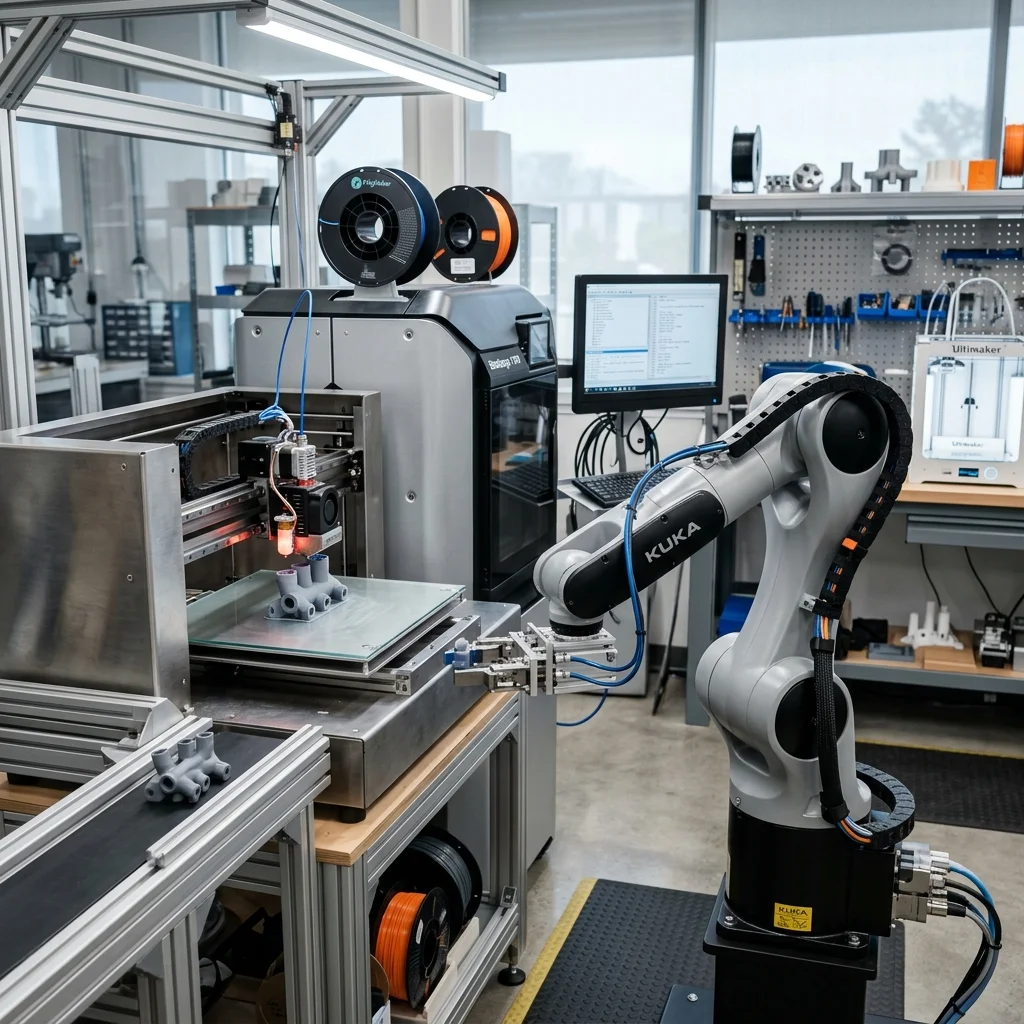

Автоматизация на обслужването (Machine Tending & Farm Management)

Тук роботизираната ръка не принтира, а работи като оператор на ферма от класически 3D принтери. Това е ключът към истинското 'Lights-out manufacturing' (производство на тъмно). Роботът е програмиран да отваря вратите на принтерите, да изважда гъвкавите работни плочи (build plates) с готовите детайли, да поставя празни плочи и да подава сигнал към сървъра за стартиране на следващия G-code файл от опашката. Комбинирано със системи за машинно зрение (Machine Vision), роботът може автономно да инспектира качеството, да засича отлепени детайли и да предотвратява повреди в оборудването, осигурявайки 24/7 производствен цикъл.

Роботизиран Post-Processing и Хибридно производство

Автоматизацията не приключва със завършването на принтирането. Роботите могат да транспортират детайлите до станции за измиване и UV полимеризация (при смолестите технологии като SLA/DLP) или до камери за химическо заглаждане. В по-сложни индустриални клетки наблюдаваме концепцията за хибридно производство (Hybrid Manufacturing). В рамките на една и съща работна станция, роботът използва система за автоматична смяна на инструменти (Automatic Tool Changer – ATC). След като принтира детайла, ръката сменя екструдера с CNC шпиндел и прецизно фрезова критичните повърхности до микронна точност.

Софтуерният мост: От CAD към кинематика на робота

Най-голямото предизвикателство при роботизираната интеграция не е хардуерът, а софтуерът. Стандартните слайсъри генерират 3-осов G-code, който е несъвместим със сложните контролери на роботи. За да заработи системата, използваме специализиран софтуер (като RoboDK, ADAXIS) или персонализирани възли в ROS (Robot Operating System). Тези инструменти превеждат CAD траекториите в нативен код за робота (напр. RAPID за ABB или KRL за KUKA). Софтуерът изчислява кинематиката, предотвратява колизии (collision avoidance), предвижда сингулярни точки и перфектно синхронизира скоростта на движение с дебита на екструдирания материал.

Заключение

Интеграцията на роботизирани ръце в 3D принтирането категорично премества фокуса от 'прототипиране' към 'серийно, високотехнологично производство'. Независимо дали използвате робота като многоосов принтер или като неуморен оператор на вашата ферма, това е гръбнакът на умната фабрика на бъдещето. Това са 'кирките и лопатите' от ново поколение, които ние в EduFacturing трябва да владеем. Време е да мислим отвъд традиционната XYZ координатна система.
