STL in STEP umwandeln, kostenlos im Browser
Die kostenlose Umwandlung läuft auf Ihrem Rechner, deshalb wird nichts hochgeladen. Drei kostenlose Downloads am Tag, ohne Anmeldung.
Der Konverter wird geladen…
Kostenloses STEP oder editierbares CAD, am selben Teil

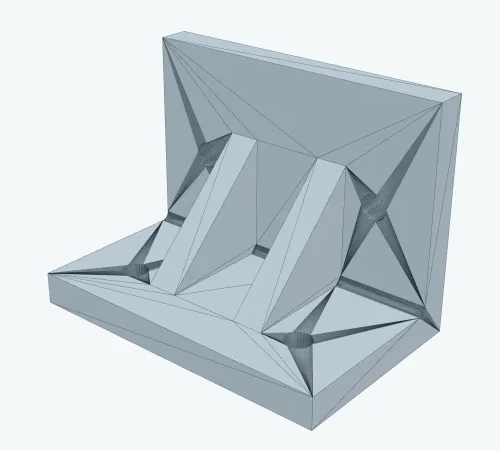

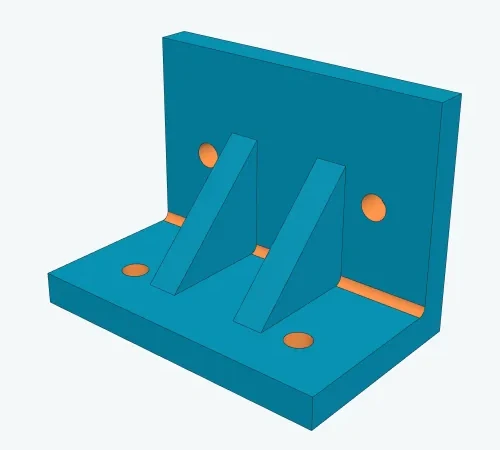

Der kostenlose Konverter behält jedes Dreieck als ebene Fläche. Die STEP-Datei öffnet sich in jedem CAD-Programm, aber Sie können keine Bohrung anwählen und keine Wand verschieben. Editierbares CAD baut das Teil so auf, wie ein Konstrukteur es gezeichnet hätte: echte Ebenen, echte Zylinder und Bohrungen mit einem Durchmesser, den Sie ändern können.
| Messwert | Kostenloses STEP | Editierbares CAD |
|---|---|---|
| Flächen im STEP | 2.460 | 21 |
| Ebenen / Zylinder | 2.460 ebene Dreiecke | 14 / 7 |
| Bohrungen | Ringe aus Facetten | 4 × Ø6,6 mm (ISO 273) |
| Größe der STEP-Datei | 5.616 KB | 32 KB |
| Zeit | 42 s im Browser | 28 s auf dem Server |
Die Browserzeit ist der Median aus drei Läufen in Headless-Chromium und hängt von Ihrem Rechner ab.
| Messwert | Kostenloses STEP | Editierbares CAD |
|---|---|---|
| Flächen | Eine ebene Fläche pro Dreieck | Echte Ebenen und Zylinder, nur eine Handvoll Flächen |
| Bohrungen | Ein Ring aus Facetten | Echte Zylinder; Durchgangsbohrungen werden auf ISO-273-Größen gesetzt, wenn die Passung es zulässt |
| In Ihrem CAD | Messen, Features darauf aufbauen | Flächen wählen, Wände verschieben, Bohrungen ändern, Verrundungen ergänzen |
| Wo es läuft | In Ihrem Browser, nichts wird hochgeladen | Auf unserem Server, in einem isolierten Container ohne Netzzugang |
| Ihre Datei | Verlässt nie Ihren Rechner | Wird nach 24 Stunden gelöscht, nach einem Kauf nach 7 Tagen, damit Sie sie erneut herunterladen können |
| Preis | Kostenlos, ohne Konto, drei Downloads am Tag | 4,90 EUR pro Datei nach einer kostenlosen Vorschau. Pro enthält 10 im Monat, Ultra 30 |
| Geeignet für | Jedes Netz | Teile aus ebenen Wänden, Zylindern und Bohrungen: Winkel, Platten, Gehäuse, Adapter |
Wo editierbares CAD nicht funktioniert
Organische Formen, Figuren, Freiformflächen und Scans freier Formen werden nicht automatisch rekonstruiert. Die Analyse sagt es vor der Zahlung, und das kostenlose STEP bleibt für sie die richtige Datei. Prüfen Sie kritische Maße, bevor Sie ein rekonstruiertes Teil fertigen lassen: Die Vorschau listet jede Bohrung auf, damit Sie sie mit Ihrer Zeichnung vergleichen können.
Normbohrungen: die ISO-273-Größen hinter dem editierbaren CAD
Editierbares CAD legt in jede Bohrung einen Zylinder und meldet den Durchmesser. Liegt er nahe an einer Norm-Durchgangsgröße, wird die Bohrung darauf gesetzt: Ø6,6 mm für eine M6-Schraube, wie beim L-Winkel oben. Die Größen sind die mittlere Reihe nach ISO 273, entnommen aus unseren Konstruktionsregeln.
Geben Sie einen Durchmesser ein, um die nächste Größe von M3 bis M10 zu sehen.
Für den FDM-Druck addieren Sie etwa 0,2 bis 0,4 mm zur Bohrung, wie es unsere Regeln empfehlen.
| Schraube | Durchgangsloch, mittlere Reihe (mm) |
|---|---|
| M3 | 3,4 |
| M4 | 4,5 |
| M5 | 5,5 |
| M6 | 6,6 |
| M8 | 9,0 |
| M10 | 11,0 |
STL ist ein Netz, STEP ein Volumenkörper
| Messwert | STL (Netz) | STEP (BREP) |
|---|---|---|
| Beschreibt | Tausende ebene Dreiecke | Exakte Flächen und ihre Grenzen |
| Ein Zylinder ist | Ein vielseitiges Prisma, angenähert | Eine echte Zylinderfläche mit Radius |
| Geeignet für | Slicen und 3D-Druck | Bearbeiten, Fräsen, Messen, Baugruppen |
| Kante verrunden | Nein, es gibt keine Kanten zum Anwählen | Ja, Kanten und Flächen sind echte Objekte |
| Typischer Einsatz | Ein Teil an einen Drucker schicken | Ein Teil an einen CAD-Anwender oder eine Fertigung schicken |
Die Umwandlung von einem ins andere heißt, Geometrie wiederherzustellen, die beim Erzeugen des Netzes verloren ging. Bei prismatischen Maschinenbauteilen ist diese Rekonstruktion zuverlässig. Bei gescannten organischen Formen funktioniert sie auch, doch das STEP enthält dann viele kleine Flächenstücke statt einer Handvoll sauberer Flächen.
STEP (AP214) ist das neutrale Austauschformat, deshalb öffnet sich die Datei in Fusion 360, SolidWorks, FreeCAD, Inventor, Onshape, CATIA, Siemens NX, Rhino und Creo.
Was der Konverter annimmt
- Eingabe
- STL (binär oder ASCII), OBJ, PLY und 3MF, jeweils eine Datei, bis 32 MB.
- Dreiecke
- Bis 50.000 Dreiecke im Browser. Größere Modelle lassen sich auf unserem Server umwandeln, wenn Sie mit Zugang angemeldet sind.
- Einheiten
- Millimeter, Zentimeter, Meter oder Zoll; das STEP wird in Millimetern geschrieben.
- Vereinfachung
- Von 10 % bis 100 % in Schritten von 10 %, Standard 100 %. Die Seite zeigt die Dreieckszahl und die geschätzte STEP-Größe, bevor Sie umwandeln.
- Ausgabe
- STEP (AP214): ein geschlossener Volumenkörper, wenn das Netz wasserdicht ist, sonst eine offene Schale. Das Volumen wird nur für einen geschlossenen Körper berechnet.
- Nähtoleranz
- 0,000001 mm: Kanten, die näher beieinanderliegen, werden verbunden.
- Hochladen für editierbares CAD
- Bis 30 MB pro Datei, 24 Stunden aufbewahrt, nach einem Kauf 7 Tage.
Häufige Fragen
Wie wandle ich eine STL-Datei in STEP um?
Ziehen Sie die STL-Datei in den Konverter oben und klicken Sie auf „In STEP umwandeln“. Die Arbeit passiert in Ihrem Browser: OpenCASCADE liest das Dreiecksnetz, baut aus den Dreiecken Flächen auf und vernäht sie zu einem Volumenkörper, so wie STEP ihn speichert. Es wird nichts hochgeladen, und das Ergebnis öffnet sich in SolidWorks, Fusion, FreeCAD, Inventor oder CATIA wie jede andere STEP-Datei.
Wird meine Datei auf einen Server hochgeladen?
Nicht bei der kostenlosen Umwandlung: Sie läuft vollständig in Ihrem Browser über OpenCASCADE, kompiliert zu WebAssembly, das Modell verlässt Ihren Rechner also nicht. Editierbares CAD ist anders: Wenn Sie die Analyse anfordern, wird die Datei an unseren Server gesendet, in einem isolierten Container ohne Netzzugang verarbeitet und nach 24 Stunden gelöscht, nach einem Kauf nach 7 Tagen.
Wie genau ist die Umwandlung?
Die kostenlose Umwandlung ist exakt zum Netz: Jedes Dreieck wird zu einer ebenen Fläche, das STEP hat also dieselbe Form und dieselbe Facettierung wie die STL. Editierbares CAD legt echte Ebenen und Zylinder in die Dreiecke und setzt Durchgangsbohrungen auf ISO-273-Größen, wenn die Passung innerhalb der Toleranz liegt. Die Vorschau listet jede Bohrung mit gemessenem und genormtem Durchmesser, damit Sie vor der Zahlung prüfen können.
Was kostet es, und wie hoch ist das Tageslimit?
Die STEP-Umwandlung ist kostenlos und ohne Anmeldung. Sie erlaubt drei Downloads am Tag je Werkzeug, auf unserem Server gezählt; Pro, 15 EUR im Monat, hat kein Limit. Editierbares CAD kostet 4,90 EUR pro Datei nach einer kostenlosen Vorschau, Pro enthält 10 Dateien im Monat, Ultra 30.
Welche Dateiformate kann ich verwenden?
STL binär und ASCII, dazu OBJ, PLY und 3MF. Die Ausgabe ist immer STEP (AP214), das jedes gängige CAD-System importiert.
Was ist editierbares CAD, und welche Teile funktionieren?
Eine aus Ihrem Netz aufgebaute STEP-Datei mit echten Flächen statt Dreiecken: Ebene Wände werden zu Ebenen, Bohrungen und Zapfen zu Zylindern, Durchgangsbohrungen bekommen einen Normdurchmesser. Es funktioniert bei Maschinenbauteilen aus ebenen Wänden, Zylindern und Bohrungen, etwa Winkeln, Platten, Gehäusen und Adaptern. Organische und freie Formen werden nicht rekonstruiert; die Analyse sagt es vor der Zahlung, und Sie zahlen nichts.
Wie bearbeite ich eine STL in SolidWorks oder Fusion 360?
Wandeln Sie sie zuerst in STEP um. Mit dem kostenlosen STEP können Sie das Teil messen und neue Features darauf aufbauen, die ursprünglichen Flächen bleiben aber Dreiecke. Mit editierbarem CAD erhalten Sie echte Ebenen und Zylinder und können Wände schieben und ziehen, Bohrungsgrößen ändern und Kanten verrunden, direkt in SolidWorks, Fusion 360, Inventor oder FreeCAD.
Ist das dasselbe wie Reverse Engineering oder Scan-to-CAD?
Es ist die erste Hälfte davon. Ein 3D-Scan liefert ein Netz, und dieser Konverter macht daraus einen STEP-Körper, den Ihr CAD-Programm öffnen kann. Vollständiges parametrisches Reverse Engineering, bei dem ein Mensch das Teil aus Skizzen und Features nachbaut, geht über die automatische Umwandlung hinaus.
Weitere Konverter
Die Gegenrichtung übernimmt der Konverter STEP in STL. Für 3MF-, OBJ-, PLY- und GLB-Modelle gibt es den Konverter 3MF in STL, der eine STL erzeugt, und der Konverter Bild in STL macht aus einem Bild ein Relief. Alle Werkzeuge stehen im Werkzeugverzeichnis; Pro hat kein Tageslimit für diese Konverter.
