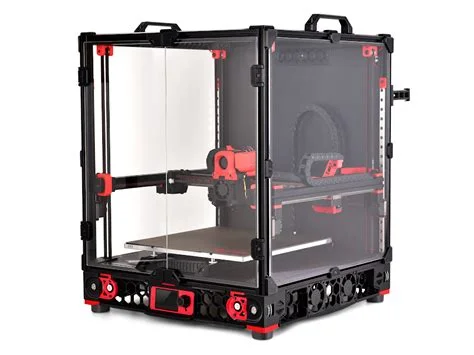

Когато говорим за „кирките и лопатите“ в 3D принтирането, няма как да пренебрегнем екосистемата на Voron Design. Тя не е просто набор от пластмаси и болтове, а цяла инженерна философия. В момента в мрежата се дискутира т.нар. „Voron 2.4 R3“ – неофициално означение, родено от производителите на китове (като FYSETC, Siboor и Formbot) и самата общност, за да опише максимално надградената версия на класическия Voron 2.4 R2. Тук ще разгледаме именно тази еволюция: как инженерният прагматизъм замени старите кабелни снопове с CAN Bus, как тежкият Afterburner отстъпи място на Stealthburner, и как оптичният Voron Tap промени правилата за първия слой.
Реалността зад означението „R3“
Официално Voron Design не са издали версия „R3“. Текущата официална спецификация е Voron 2.4 R2 (Revision 2), пусната в началото на 2022 г. Но с течение на времето общността разработи толкова фундаментални подобрения, че производителите на сглобяеми комплекти (kits) започнаха да пакетират тези модификации директно в кутиите си под търговското име „R3“ или „Pro/Plus“.
Това означава, че когато купуваш или сглобяваш Voron 2.4 по съвременен „R3“ стандарт, ти не строиш просто базов R2. Комплектът обикновено включва следните модернизации:
- Stealthburner инструментална глава (заменяща по-старата Afterburner).
- CAN Bus електроника за инструменталната глава.
- Съвременни сонди за нивелиране на Z-оста (като Voron Tap или електромагнитни сензори като Beacon/Cartographer).
- Надградени дънни платки (като серията BTT Manta или Octopus Pro).
Основна архитектура и кинематика
Voron 2.4 е CoreXY принтер с уникален 4-точков летящ портал (flying gantry). За разлика от традиционните Cartesian принтери или CoreXY дизайни с движещо се легло (като Voron Trident), при 2.4 леглото е неподвижно монтирано към рамата.
Цялата XY координатна система се движи по вертикалната Z-ос, окачена на 4 независими ремъчни Z-задвижвания. Това изолира термичната маса и механичното тегло на леглото от Z-движението. Този дизайн позволява провеждането на Quad Gantry Leveling (QGL) – калибриране, при което принтерът измерва 4-те ъгъла на леглото и регулира наклона на самия портал, правейки го перфектно успореден на плочата за принтиране.
2. Stealthburner и Clockwork 2 (CW2)
Еволюцията на главата от Afterburner към Stealthburner е огромен скок в охлаждането и дизайна на екструдера:
- Охлаждане на детайла: Stealthburner разполага с нов дизайн на вътрешните канали, който оптимизира въздушния поток и посоката му, осигурявайки значително по-добро охлаждане на мостове (bridging) и надвеси.
- Екструдер: Директният екструдер Clockwork 2 (CW2) използва усъвършенствана система с двойно зъбно колело и по-къс път на филамента, което намалява дължината на ретракциите и подобрява регулирането на напрежението.
- Естетика и статус: Вградените RGB NeoPixel светодиоди предлагат персонализирано осветление и визуално показват статуса на принтера (нагряване, печат, грешка).
3. CAN Bus интеграция
При сглобяване на стандартен Voron 2.4 R2 трябва да прекараш десетки отделни проводници (нагреватели, термистори, вентилатори, ендстопове, стъпкови мотори, сонди) през дълги кабелни вериги до електрониката отдолу. Това е времеемко, води до чести прекъсвания от умора на метала и добавя подвижно тегло.
Модерните „R3“ комплекти въвеждат CAN Bus (Controller Area Network). Малка специализирана платка (напр. BTT SB2209 или EBB SB2209) се монтира директно в Stealthburner. Тя комуникира с основния MCU чрез само 4 проводника: два за захранване и два за диференциалния CAN сигнал. Това намалява подвижното тегло, елиминира нуждата от дебели кабелни вериги и опростява диагностиката.
4. Z-сондиране: Революцията Voron Tap
По-старите сглобки разчитаха на индуктивни датчици (PL-08N) или механични сонди (Klicky). Индуктивните сензори се влияят от температурата на камерата, което води до дрифт на Z-offset с нагряването на принтера.
Voron Tap решава това, като използва самата дюза за сонда. Главата е монтирана на малка прецизна линейна релса с оптичен сензор. При докосване на леглото, главата се плъзга леко нагоре и задейства сензора. Това осигурява:
- Изключителна точност (субмикронна повтаряемост).
- Нулев температурен дрифт.
- Автоматично адаптиране към всякакви повърхности (текстурирано PEI, стъкло, гаролит) без ръчно прекалибриране.
- Защита от повреда на леглото при хоуминг.
Технически спецификации: Базов R2 vs „R3“ Kit
| Параметър | Voron 2.4 R2 (Официален базов) | „Voron 2.4 R3“ (Типичен съвременен кит) |
|---|---|---|
| Кинематика | CoreXY с летящ портал (4-Z Flying Gantry) | CoreXY с летящ портал (4-Z Flying Gantry) |
| Инструментална глава | Afterburner (по подразбиране) | Stealthburner (с Clockwork 2) |
| Екструдер | Clockwork 1 (CW1) | Clockwork 2 (CW2) – директно задвижване |
| Датчик за легло (Probe) | PL-08N Inductive Probe / Klicky Probe | Voron Tap (оптичен) или Beacon / Cartographer |
| Окабеляване | Дебел сноп кабели в две вериги (Drag Chains) | CAN Bus (4 проводника към инструменталната глава) |
| Основна дънна платка | BTT Octopus V1.1 / FYSETC Spider | BTT Manta M8P V2.0 + CB1/CM4 или Octopus Pro |
| Линейни водачи | 1x MGN12H (X-ос), MGN9 (Y и Z-оси) | Неръждаеми водачи (Stainless Steel MGN12H / MGN9) |
| Работен обем | 250³ / 300³ / 350³ mm | 250³ / 300³ / 350³ mm |
| Типична скорост | 150 – 250 mm/s | 250 – 500 mm/s (с Input Shaper) |
| Ускорение | 3,000 – 5,000 mm/s² | 10,000+ mm/s² (в зависимост от моторите) |
Предимства и Недостатъци
Предимства:
- Неограничена възможност за ъпгрейд: Всичко е с отворен код (Open Source). Общността постоянно добавя нови модификации.
- Изумително качество при високи скорости: Благодарение на Klipper фърмуера и Input Shaper (компенсиране на резонансите чрез акселерометър).
- Автоматично нивелиране от най-висок клас: Quad Gantry Leveling гарантира, че порталът е перфектно успореден на леглото при всяко принтиране.
- Затворена камера: Термичната стабилност позволява безпроблемно принтиране на инженерни материали като ABS, ASA, PC, Nylon.
- Липса на кабелни проблеми (при CAN Bus): Използването на CAN Bus спестява часове запояване и кримпване.
Недостатъци:
- Огромен времеви ресурс за сглобяване: Това не е „Plug and Play“ принтер. Сглобяването изисква между 30 и 50 часа прецизна работа.
- Сложна първоначална настройка: Конфигурирането на Klipper (
printer.cfg), настройката на макроси за нивелиране и калибрирането изискват технически познания. - Разходи: Въпреки че е DIY проект, качествен кит струва между 1300 и 2000 лв., а към това трябва да се добавят разходите за принтиране на пластмасовите части (обикновено от ABS/ASA).
- Риск от дефектни компоненти при евтини китове: Купуването на най-евтиния кит на пазара често води до криви линейни водачи или изгорели стъпкови драйвери.
Интерактивен водач за отстраняване на дефекти
Избери симптом на дефект при принтиране, за да разбереш причините и как да го решиш.
Stringing
Възможна причина: Влажен филамент, твърде висока температура или ниска ретракция.
Бързо решение:
- Изсуши филамента за 4-6 часа на 50°C.
- Намали температурата на дюзата с 5-10°C.
- Увеличи дължината на ретракция с 0.5 – 1.0 mm.
Често задавани въпроси (FAQ)
1. Каква е разликата между Voron 2.4 и Voron Trident?
5. Кой кит да избера – LDO, FYSETC или Siboor?
- LDO Motors е златният стандарт за качество. Те използват най-добрите мотори, отлично окабеляване, здрави линейни водачи и подробна документация, но са и най-скъпите.
- Siboor предлагат много конкурентни цени и напоследък пускат много пълни комплекти, които включват предварително флашнати платки и дори принтирани функционални части.
- FYSETC е отличен бюджетен избор, но изисква повече инженерна мисъл, тъй като понякога някои компоненти (като крепежни елементи или кабели) се нуждаят от подмяна или доработка.
