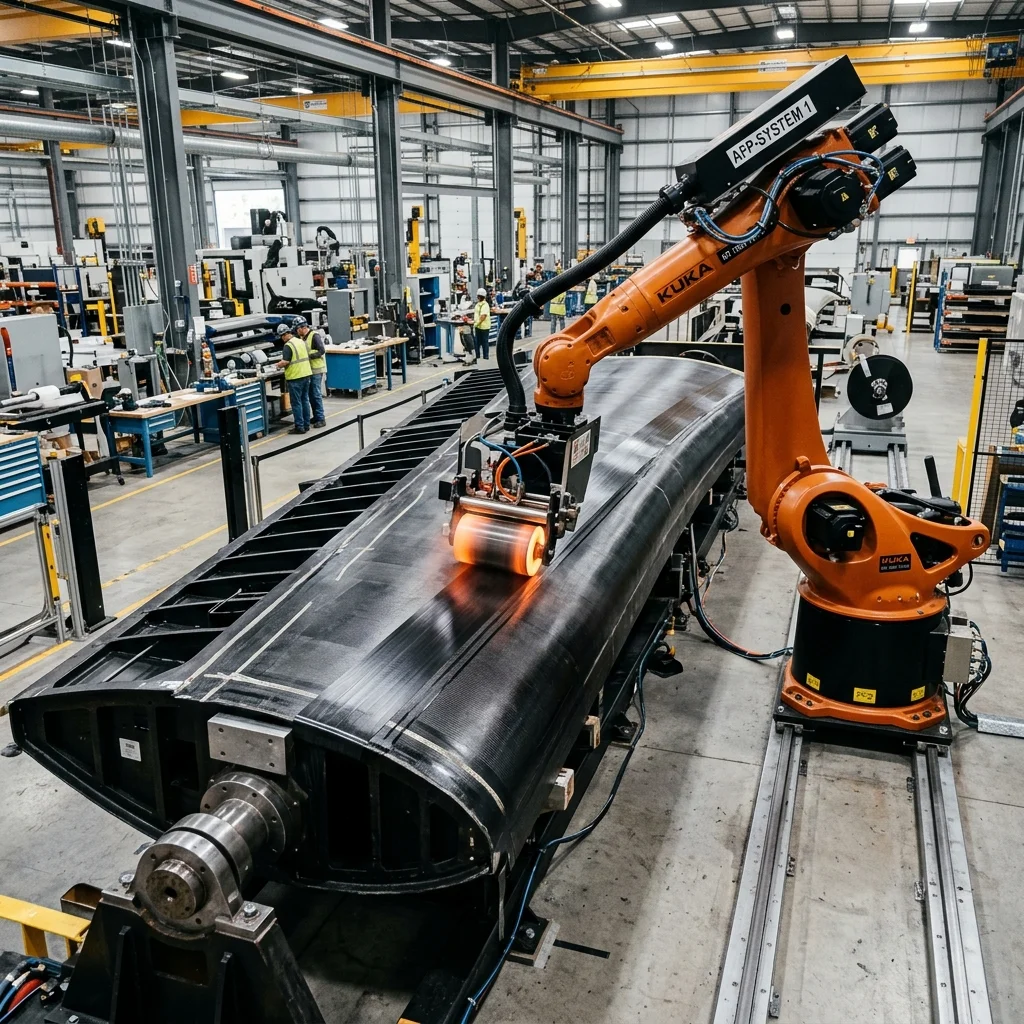

TCP: Автоматизирано полагане на термопластични композити

TCP: Автоматизирано полагане на термопластични композити

Днес разглеждаме Thermoplastic Composite Placement (TCP) – автоматизираното полагане на термопластични композитни ленти за производство на високоякостни структури. TCP е мостът между адитивното производство и класическата авиационна технология за полагане на композити (AFP/ATL). В EduFacturing виждаме TCP като „инженерно бижу“ – прецизно, мощно и с уникален потенциал за лекотежки структури.


Принцип: In-Situ Consolidation

TCP полага предимпрегнирани термопластични ленти (unidirectional tapes – UD tapes) от CF/PEEK, CF/PPS, CF/PA6 или GF/PP върху инструмент или мандрела:

  1. Нагряване: Лазер, горещ газ или IR лампа нагрява лентата и подложката до температурата на топене на матрицата (250–400°C).
  2. Притискане: Компакторна ролка (compaction roller) притиска стопената лента към предходния слой, осигурявайки интимен контакт и молекулярна дифузия.
  3. Охлаждане: Лентата се охлажда и кристализира, формирайки трайна връзка.
  4. Повторение: Следващата лента се полага с желания ъгъл (0°, ±45°, 90°).

Ключова разлика от термореактивни композити (Thermoset AFP): TCP не изисква автоклавно втвърдяване (curing) след полагането. Детайлът е готов при полагане (in-situ consolidation) – спестява дни на автоклавна обработка.


Интерактивен избор на филамент

Отговори на 3 бързи въпроса и намери оптималния материал за твоя проект.

1. Какви са механичните изисквания към детайла?


Материали и свойства

Материал Матрица $T_m$ UTS (UD, 0°) Модул (UD, 0°) Приложение
CF/PEEK 343°C 2100 MPa 135 GPa Аерокосмически, структурен
CF/PPS 280°C 1600 MPa 125 GPa Химически устойчив
CF/PA6 220°C 1200 MPa 95 GPa Автомобилен, ценово ефективен
GF/PP 165°C 600 MPa 35 GPa Автомобилен, масов

Предимства и недостатъци

Предимства:

  • Без автоклав: In-situ consolidation елиминира скъпото и бавно автоклавно втвърдяване.
  • Рециклируемост: Термопластичните матрици са рециклируеми (за разлика от епоксидните).
  • Заваримост: TCP детайлите могат да се заваряват ултразвуково или термично.
  • Висока якост: CF/PEEK сравним с титан при 60% по-ниско тегло.

Недостатъци:

  • Скъпи суровини: CF/PEEK UD лента струва €100–300/kg.
  • Сложно оборудване: Роботизирана TCP глава + лазер + компакторна система.
  • Ограничена геометрия: Двойно криви повърхности са предизвикателство за лентовото полагане.
  • Кристализационен контрол: Скоростта на охлаждане влияе на степента на кристалинност и механичните свойства.

FAQ

Q: TCP e ли 3D принтиране?
A:
TCP е на границата – технически е адитивен процес (послойно полагане), но се класифицира по-скоро като автоматизирано производство на композити (AFP). С развитието на 3D TCP (полагане върху сложни 3D повърхности с робот) границата се размива.
Q: Каква е разликата между TCP и Markforged CFR?
A:
TCP полага широки ленти (6–25 mm) от непрекъснати влакна с in-situ consolidation при 200–400°C. Markforged CFR полага тънки нишки (~0.5 mm) при ~270°C. TCP е индустриален процес за големи структурни компоненти, CFR – за десктоп инженерно прототипиране.
