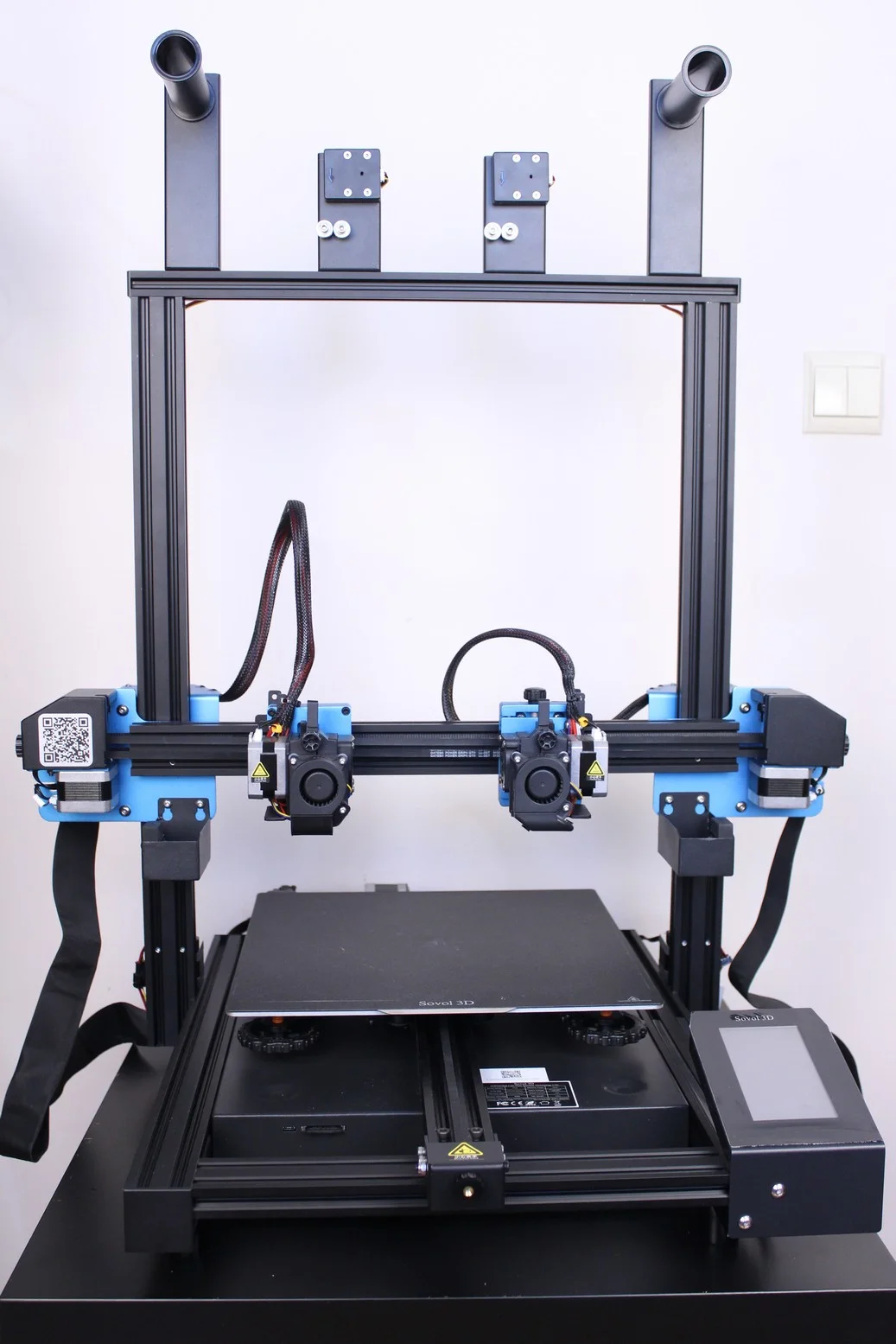

Sovol SV04 Copy Mode: ревю, спецификации и настройки

Какво представлява

Copy Mode е една от четирите работни конфигурации на Sovol SV04, IDEX 3D принтер (independent dual extrusion, независим двоен екструдер) с технология FDM (fused deposition modeling, послойно наслагване на разтопена нишка). Идеята зад режима е проста: вместо да чакаш два пъти по-дълго за два еднакви детайла, двете принтиращи глави на SV04 се движат синхронно и принтират едно и също нещо паралелно, всяка в своя половина от леглото.

Тази синхронизация има пряка цена по отношение на пространство. Докато Single Mode (когато е активна само една глава) използва цялата дължина на X оста, в Copy Mode всяка глава трябва да остане в своята половина, за да не се удари в другата, докато мотивите им копират движенията огледално по време. Затова потвърденият работен обем в тази конфигурация е 150 x 302 x 402 mm [1], а не пълните 302 mm по X, с нагряемо легло [1] запазено и тук.

На практика Copy Mode превръща SV04 в малка серийна линия на бюрото ти: комплект от два еднакви детайла на цикъл вместо един, без да преначертаваш модела втори път в слайсъра и без ръчно да подреждаш копия на леглото.

Технически спецификации

Максималната температура на хотенда, скоростта на принтиране, точният офсет между двете глави, цената и годината на пускане не са част от проверения източник за тази конфигурация и не са включени тук. Тъй като Copy Mode изисква изключително прецизно синхронизирано движение на двете глави, малка неточност в офсета се вижда веднага като разминаване между двете копия – но конкретните стойности за настройка на офсета зависят от бройката ви, не от общ производствен стандарт.

За кого е

Copy Mode е за потребители от клас experimenter, на които редовно им трябват по два еднакви детайла: чифт скоби, чифт панти, две конзоли за един и същ проект, малка партида подаръци или прототипи за тест. Ограничението по X до 150 mm [1] означава, че детайлът, който копираш, трябва да се вписва в тази по-тясна половина, а не в целия обем на машината – ако моделът е по-широк, просто няма физическо място за втора паралелна глава до него.

Нагряемото легло [1] остава пълноценно достъпно и в тази конфигурация, така че двойка PETG или ABS детайли е реалистична цел, стига да разбираш общите изисквания на тези материали към температура и охлаждане. Ако основната ти нужда е принтиране на единичен голям детайл, който запълва целия обем от 302 mm по X, Copy Mode е грешният режим за тази задача – за нея е нужен Single Mode или Dual Mode на същата машина.

Калибрация стъпка по стъпка

1. Нивелиране на леглото. Провери разстоянието между всяка от двете дюзи и платформата в нейната половина от работния обем от 150 x 302 mm [1], защото нивото трябва да е еднакво и за двете глави, за да съвпадат резултатите.
2. Синхронизация между главите. Принтирай двойка прости тестови кубчета и провери дали двете копия излизат идентични по позиция и размер. Разминаване тук означава грешка в калибрацията на офсета между главите, не проблем с материала.
3. Z-офсет на всяка глава. Настрой разстоянието до платформата поотделно за всяка дюза, така че първият слой да залепва плътно и еднакво от двете страни на леглото.
4. Температура на първия слой. Задай първия слой с 5 до 10 °C над работната температура на материала [thermal.first_layer_temp_bump], за да осигуриш стабилна адхезия на двете копия едновременно.
5. Височина на слоя. Дръж се в диапазон от 25 до 80 процента от диаметъра на монтираните дюзи [layer_adhesion.layer_height_vs_nozzle], еднакъв за двете глави, за да няма визуална разлика между копията.
6. Обемен дебит. Тъй като двете глави принтират едновременно, дръж скоростта така, че обемният дебит на всяка да остане под около 50 mm³/s [thermal.print_speed_thermal_limit] – няма как една глава да „компенсира“ изоставането на другата.

Чести дефекти и решения

Най-характерният проблем в Copy Mode е разминаване между двете копия: едното изглежда чисто, другото има дефект. Това почти винаги сочи към разлика в калибрацията между двете глави, а не към материала – проверете поотделно Z-офсета и температурата на всяка дюза.

Warping (деформация от неравномерно изстиване) се проявява по същия механизъм като на всяка FDM машина [thermal.fdm_warping_cte], но тук е удвоен риск: два детайла, вдигащи ъгли едновременно, в общо по-натоварено, по-тясно легло. Brim (широк периметър за адхезия) от двете страни помага осезаемо.

Elephant foot (леко разширена основа на детайла) се коригира с малко отрицателно Z-отместване на първия слой [design.elephant_foot_z_offset], поотделно за всяка глава, ако проблемът се проявява само от една страна.

Провиснали надвеси над около 45 градуса [dfam.fdm.overhang_angle] изискват опори и в двете копия едновременно – слайсърът генерира поддръжки симетрично, така че не пропускай да прегледаш визуално и двете преди принтиране.

Препоръчани настройки по материал

Нагряемото легло [1] важи за цялата платформа, включително двете половини, използвани в Copy Mode, така че температурният режим за PETG и ABS е еднакво достъпен и за двете копия едновременно. PLA остава най-предвидимият избор за първите тестове на синхронизацията между главите, преди да преминеш към по-претенциозен материал.

Заключение

Copy Mode превръща IDEX архитектурата на Sovol SV04 в инструмент за малка серийна работа: два еднакви детайла на един цикъл, в работен обем от 150 x 302 x 402 mm [1], с нагряемо легло [1] на разположение за целия диапазон от общи FDM материали. Компромисът е ясен – ограничение по X до 150 mm вместо пълните 302 mm на машината – но за детайли, които реално се вписват в тази половина, печалбата във времето е реална и измерима.

За обяснение на IDEX архитектурата като цяло и сравнение с другите три режима на SV04 (Single, Dual, Mirror), вижте основното ревю на семейството.

Източници

1. https://raw.githubusercontent.com/Ultimaker/Cura/5.4/resources/definitions/sovol_sv04_copy_mode.def.json (машинна дефиниция на Cura 5.4.0 за SV04 в Copy Mode; работен обем 150 x 302 x 402 mm и нагряемо легло; достъпено на 2026-09-25)
2. https://raw.githubusercontent.com/Ultimaker/Cura/5.4/resources/extruders/sovol_sv04_copy_mode_extruder_0.def.json (файл на екструдера на SV04 в Copy Mode от Cura 5.4.0; диаметър на дюзата 0.4 mm; достъпено на 2026-10-01)
